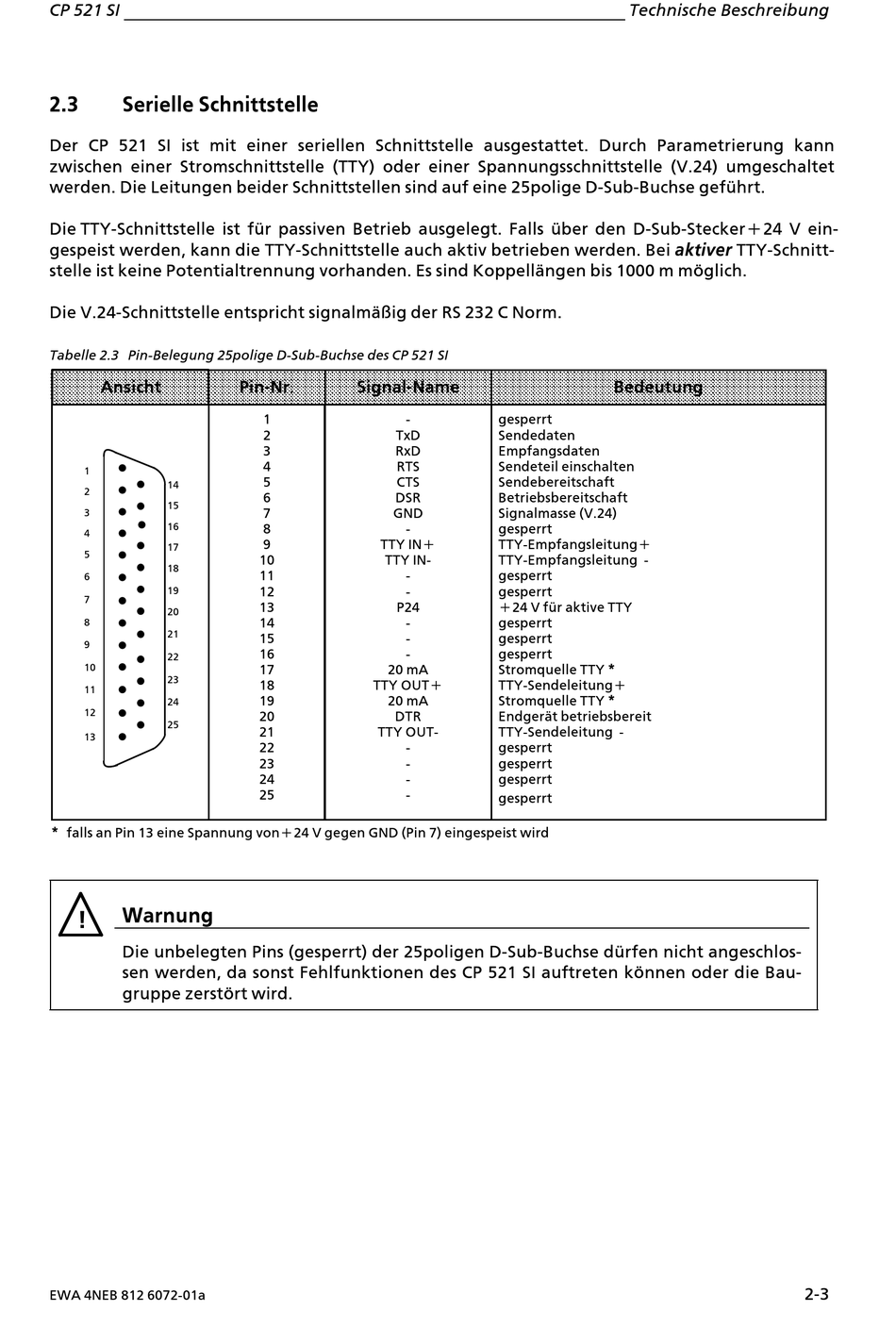

CP 521 SI
2.3
Serielle Schnittstelle
Der CP 521 SI ist mit einer seriellen Schnittstelle ausgestattet. Durch Parametrierung kann
zwischen einer Stromschnittstelle (TTY) oder einer Spannungsschnittstelle (V.24) umgeschaltet
werden. Die Leitungen beider Schnittstellen sind auf eine 25polige D>Sub>Buchse gefÂhrt.
Die!TTY>Schnittstelle ist fÂr passiven Betrieb ausgelegt. Falls Âber den D>Sub>Stecker+24 V ein>
gespeist werden, kann die TTY>Schnittstelle auch aktiv betrieben werden. Bei aktiver TTY>Schnitt>
stelle ist keine Potentialtrennung vorhanden. Es sind Koppellßngen bis 1000 m!m'glich.
Die V.24>Schnittstelle entspricht signalmß˚ig der RS 232 C Norm.
Tabelle 2.3 Pin>Belegung 25polige D>Sub>Buchse des CP 521 SI
Ansicht
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10
23
11
24
12
25
13
* falls an Pin 13 eine Spannung von+24 V gegen GND (Pin 7) eingespeist wird
Warnung
!
Die unbelegten Pins (gesperrt) der 25poligen D>Sub>Buchse dÂrfen nicht angeschlos>
sen werden, da sonst Fehlfunktionen des CP 521 SI auftreten k'nnen oder die Bau>
gruppe zerst'rt wird.
EWA 4NEB 812 6072>01a
Pin>Nr.
Signal>Name
>
1
2
TxD
3
RxD
4
RTS
5
CTS
6
DSR
7
GND
>
8
9
TTY IN+
10
TTY IN>
>
11
>
12
13
P24
>
14
>
15
>
16
17
20 mA
18
TTY OUT+
19
20 mA
20
DTR
21
TTY OUT>
>
22
>
23
>
24
>
25
Technische Beschreibung
Bedeutung
gesperrt
Sendedaten
Empfangsdaten
Sendeteil einschalten
Sendebereitschaft
Betriebsbereitschaft
Signalmasse (V.24)
gesperrt
TTY>Empfangsleitung+
TTY>Empfangsleitung >
gesperrt
gesperrt
+24 V fÂr aktive TTY
gesperrt
gesperrt
gesperrt
Stromquelle TTY *
TTY>Sendeleitung+
Stromquelle TTY *
Endgerßt betriebsbereit
TTY>Sendeleitung >
gesperrt
gesperrt
gesperrt
gesperrt
2>3
