CP 521 SI
6.4

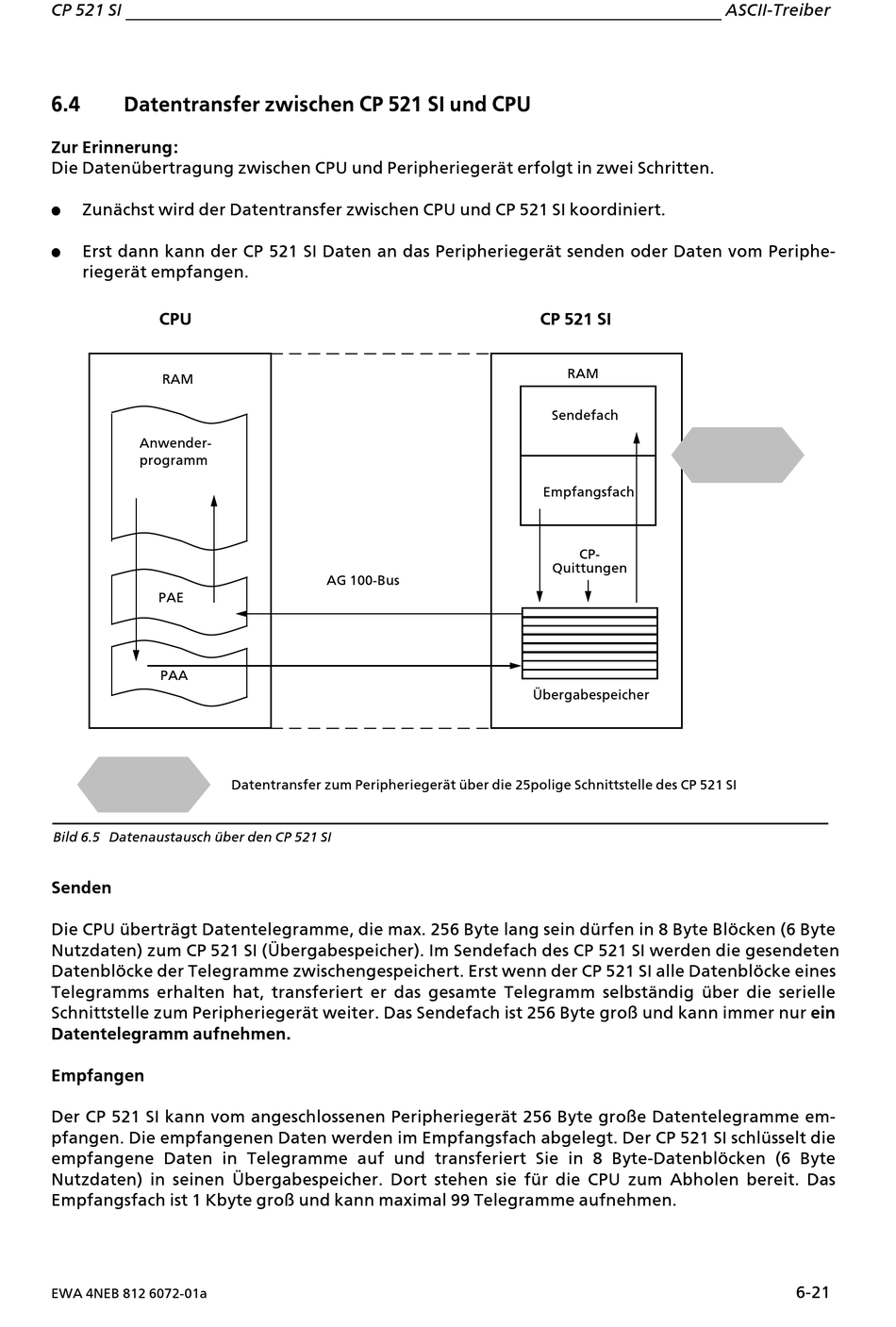

Datentransfer zwischen CP 521 SI und CPU
Zur Erinnerung:
Die DatenÂbertragung zwischen CPU und Peripheriegerßt erfolgt in zwei Schritten.
f
Zunßchst wird der Datentransfer zwischen CPU und CP 521 SI koordiniert.
f
Erst dann kann der CP 521 SI Daten an das Peripheriegerßt senden oder Daten vom Periphe>
riegerßt empfangen.
CPU
RAM
Anwender>
programm
PAE
PAA
Bild 6.5 Datenaustausch Âber den CP 521 SI
Senden
Die CPU Âbertrßgt Datentelegramme, die max. 256 Byte lang sein dÂrfen in 8 Byte Bl'cken (6 Byte
Nutzdaten) zum CP!521 SI (ebergabespeicher). Im Sendefach des CP 521 SI werden die gesendeten
Datenbl'cke der Telegramme zwischengespeichert. Erst wenn der CP 521 SI alle Datenbl'cke eines
Telegramms erhalten hat, transferiert er das gesamte Telegramm selbstßndig Âber die serielle
Schnittstelle zum Peripheriegerßt weiter. Das Sendefach ist 256 Byte gro˚ und kann immer nur ein
Datentelegramm aufnehmen.
Empfangen
Der CP 521 SI kann vom angeschlossenen Peripheriegerßt 256 Byte gro˚e Datentelegramme em>
pfangen. Die empfangenen Daten werden im Empfangsfach abgelegt. Der CP 521 SI schlÂsselt die
empfangene Daten in Telegramme auf und transferiert Sie in 8 Byte>Datenbl'cken (6 Byte
Nutzdaten) in seinen ebergabespeicher. Dort stehen sie fÂr die CPU zum Abholen bereit. Das
Empfangsfach ist 1!Kbyte gro˚ und kann maximal 99 Telegramme aufnehmen.
EWA 4NEB 812 6072>01a
AG 100>Bus
Datentransfer zum Peripheriegerßt Âber die 25polige Schnittstelle des CP 521 SI
CP 521 SI
RAM
Sendefach
Empfangsfach
CP>
Quittungen
ebergabespeicher
ASCII>Treiber
6>21
