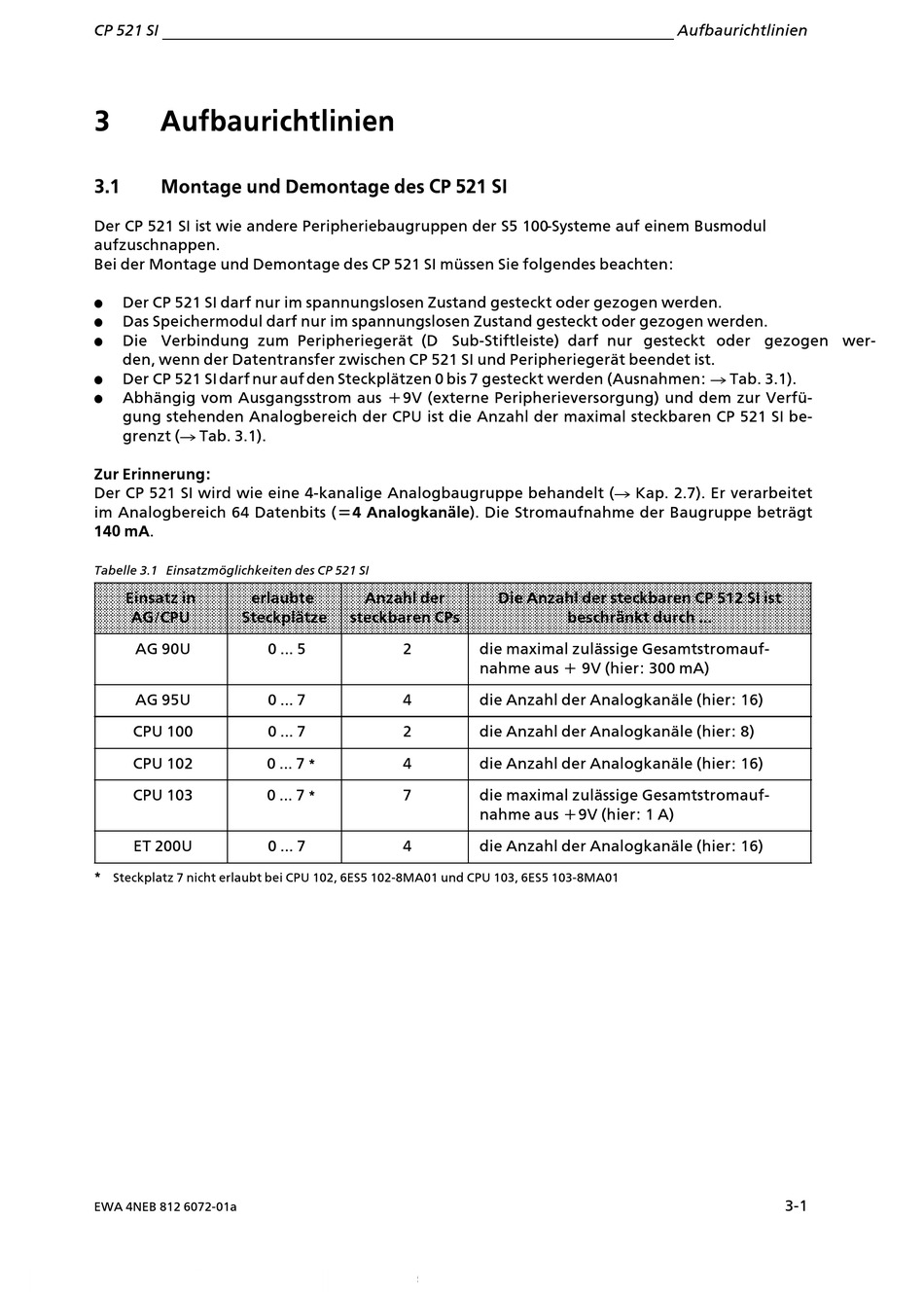

CP 521 SI
3
Aufbaurichtlinien
3.1
Montage und Demontage des CP 521 SI
Der CP 521 SI ist wie andere Peripheriebaugruppen der S5 100>Systeme auf einem Busmodul
aufzuschnappen.
Bei der Montage und Demontage des CP 521 SI mÂssen Sie folgendes beachten:
f
Der CP 521 SI darf nur im spannungslosen Zustand gesteckt oder gezogen werden.
f
Das Speichermodul darf nur im spannungslosen Zustand gesteckt oder gezogen werden.
f
Die Verbindung zum Peripheriegerßt (D Sub>Stiftleiste) darf nur gesteckt oder gezogen wer>
den, wenn der Datentransfer zwischen CP 521 SI und Peripheriegerßt beendet ist.
f
Der CP 521 SI darf nur auf den Steckplßtzen 0 bis 7 gesteckt werden (Ausnahmen: Æ Tab. 3.1).
f
Abhßngig vom Ausgangsstrom aus +9V (externe Peripherieversorgung) und dem zur VerfÂ>
gung stehenden Analogbereich der CPU ist die Anzahl der maximal steckbaren CP 521 SI be>
grenzt (Æ Tab. 3.1).
Zur Erinnerung:
Der CP 521 SI wird wie eine 4>kanalige Analogbaugruppe behandelt (Æ Kap. 2.7). Er verarbeitet
im Analogbereich 64 Datenbits (=4 Analogkanßle). Die Stromaufnahme der Baugruppe betrßgt
140 mA.
Tabelle 3.1 Einsatzm'glichkeiten des CP 521 SI
Einsatz in
erlaubte
AG/CPU
Steckplßtze
AG 90U
AG 95U
CPU 100
CPU 102
CPU 103
ET 200U
* Steckplatz 7 nicht erlaubt bei CPU 102, 6ES5 102>8MA01 und CPU 103, 6ES5 103>8MA01
EWA 4NEB 812 6072>01a
Anzahl der
steckbaren CPs
0 ... 5
2
0 ... 7
4
0 ... 7
2
0 ... 7
4
*
0 ... 7
7
*
0 ... 7
4
Die Anzahl der steckbaren CP 512 SI ist
beschrßnkt durch ...
die maximal zulßssige Gesamtstromauf>
nahme aus + 9V (hier: 300 mA)
die Anzahl der Analogkanßle (hier: 16)
die Anzahl der Analogkanßle (hier: 8)
die Anzahl der Analogkanßle (hier: 16)
die maximal zulßssige Gesamtstromauf>
nahme aus +9V (hier: 1 A)
die Anzahl der Analogkanßle (hier: 16)
Aufbaurichtlinien
3>1
