CP 521 SI
8.5

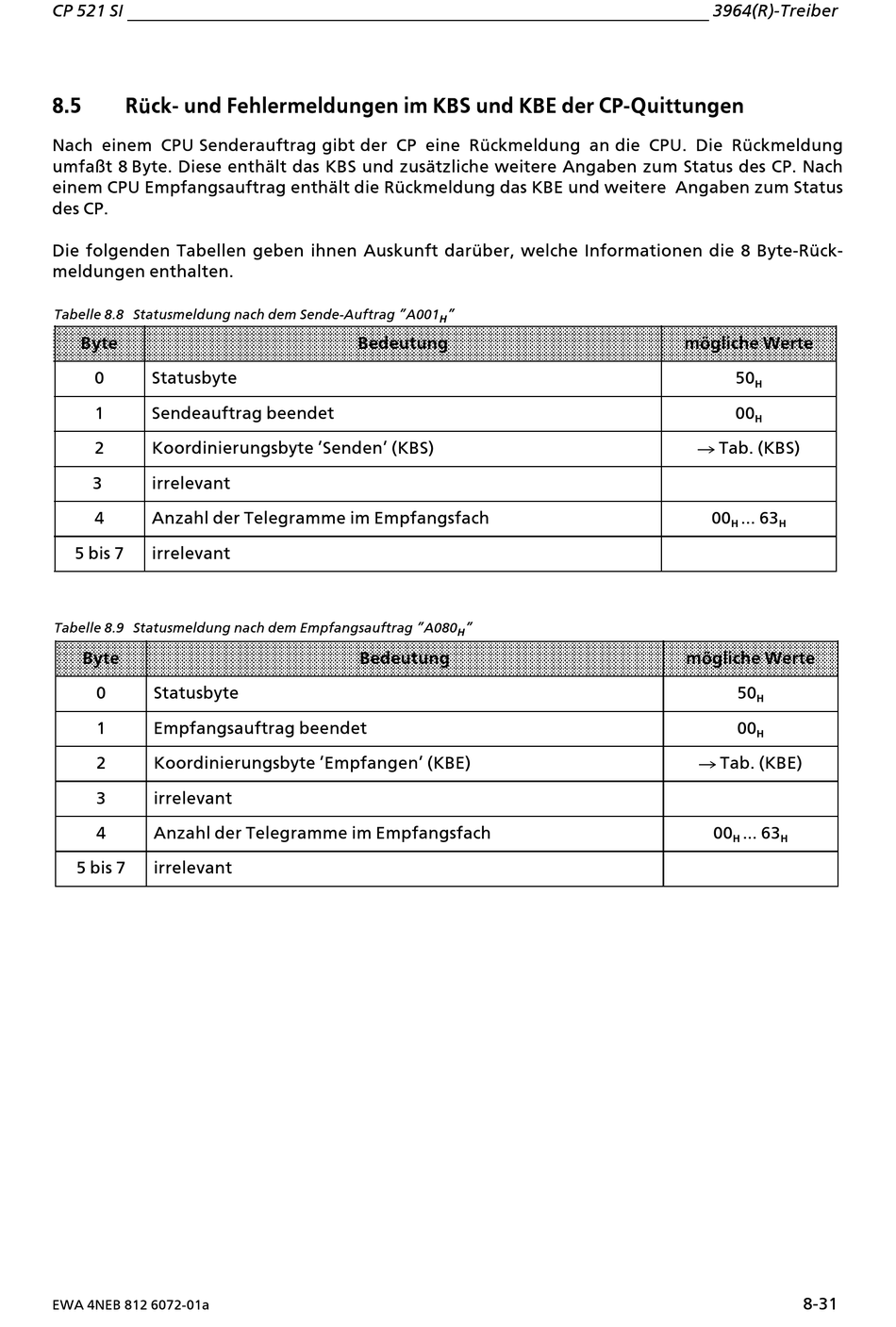

RÂck> und Fehlermeldungen im KBS und KBE der CP>Quittungen
Nach einem CPU Senderauftrag gibt der CP eine RÂckmeldung an die CPU. Die RÂckmeldung
umfa˚t 8!Byte. Diese enthßlt das KBS und zusßtzliche weitere Angaben zum Status des CP. Nach
einem CPU Empfangsauftrag enthßlt die RÂckmeldung das KBE und weitere Angaben zum Status
des CP.
Die folgenden Tabellen geben ihnen Auskunft darÂber, welche Informationen die 8 Byte>RÂck>
meldungen enthalten.
Tabelle 8.8 Statusmeldung nach dem Sende>Auftrag ∫A001
Byte
0
Statusbyte
1
Sendeauftrag beendet
2
Koordinierungsbyte 'Senden' (KBS)
3
irrelevant
4
Anzahl der Telegramme im Empfangsfach
5 bis 7
irrelevant
Tabelle 8.9 Statusmeldung nach dem Empfangsauftrag ∫A080
Byte
0
Statusbyte
1
Empfangsauftrag beendet
2
Koordinierungsbyte 'Empfangen' (KBE)
3
irrelevant
4
Anzahl der Telegramme im Empfangsfach
5 bis 7
irrelevant
EWA 4NEB 812 6072>01a
∫
H
Bedeutung
∫
H
Bedeutung
3964(R)>Treiber
m'gliche Werte
50
H
00
H
Æ Tab. (KBS)
00
... 63
H
H
m'gliche Werte
50
H
00
H
Æ Tab. (KBE)
00
... 63
H
H
8>31
