CP 521 SI
Nach ebersendung des Koordinierungsauftrages ∫Datentransfer koordinieren∫ k'nnen noch fol>
gende Fehlermeldungen erscheinen.

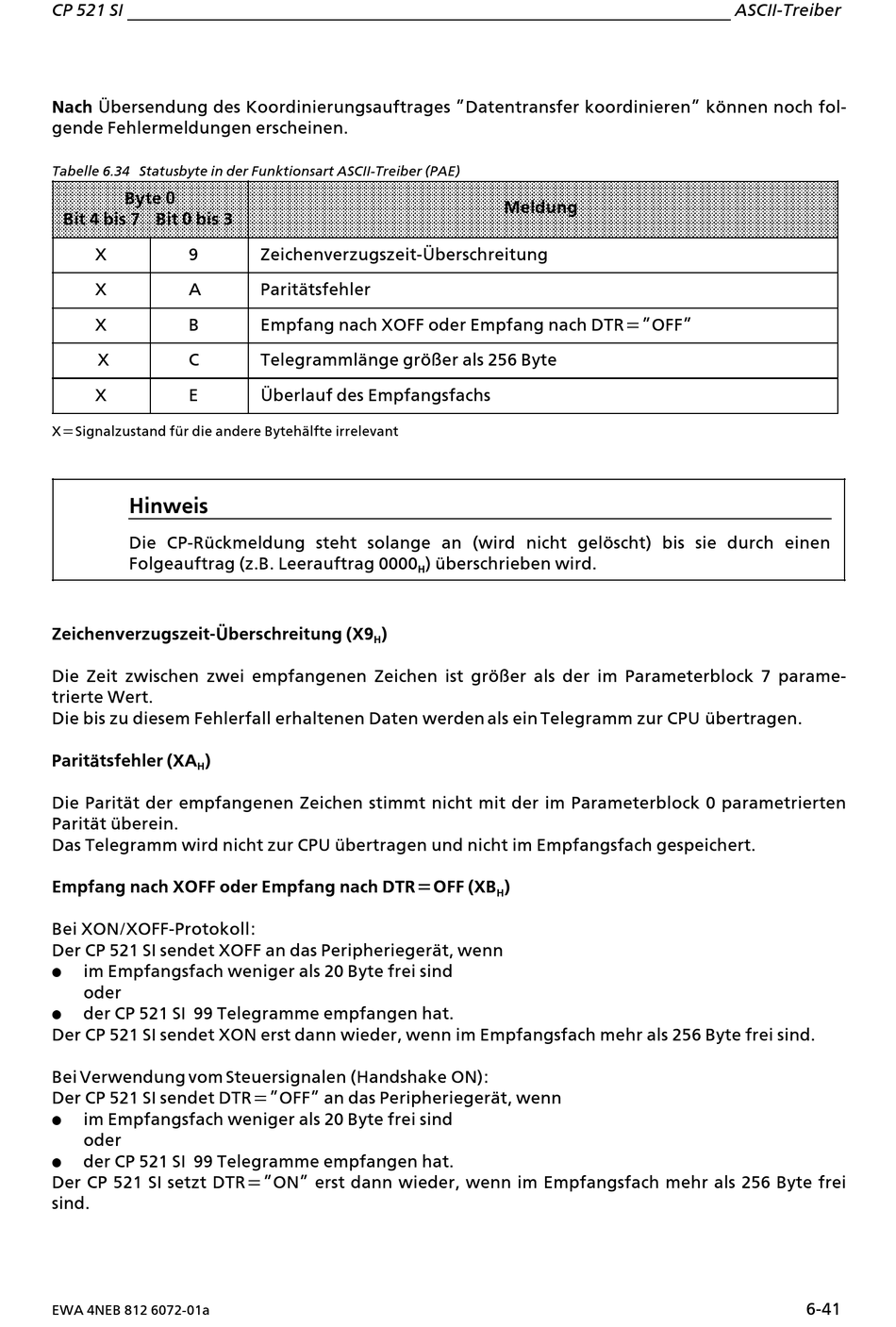

Tabelle 6.34 Statusbyte in der Funktionsart ASCII>Treiber (PAE)
Byte 0
Bit 4 bis 7 Bit 0 bis 3
X
9
X
A
X
B
X
C
X
E
X=Signalzustand fÂr die andere Bytehßlfte irrelevant
Hinweis
Die CP>RÂckmeldung steht solange an (wird nicht gel'scht) bis sie durch einen
Folgeauftrag (z.B. Leerauftrag 0000
Zeichenverzugszeit>eberschreitung (X9
Die Zeit zwischen zwei empfangenen Zeichen ist gr'˚er als der im Parameterblock 7 parame>
trierte Wert.
Die bis zu diesem Fehlerfall erhaltenen Daten werden als ein Telegramm zur CPU Âbertragen.
Paritßtsfehler (XA
)
H
Die Paritßt der empfangenen Zeichen stimmt nicht mit der im Parameterblock 0 parametrierten
Paritßt Âberein.
Das Telegramm wird nicht zur CPU Âbertragen und nicht im Empfangsfach gespeichert.
Empfang nach XOFF oder Empfang nach DTR=OFF (XB
Bei XON/XOFF>Protokoll:
Der CP 521 SI sendet XOFF an das Peripheriegerßt, wenn
f
im Empfangsfach weniger als 20 Byte frei sind
oder
f
der CP 521 SI 99 Telegramme empfangen hat.
Der CP 521 SI sendet XON erst dann wieder, wenn im Empfangsfach mehr als 256 Byte frei sind.
Bei Verwendung vom Steuersignalen (Handshake ON):
Der CP 521 SI sendet DTR=∫OFF∫ an das Peripheriegerßt, wenn
f
im Empfangsfach weniger als 20 Byte frei sind
oder
der CP 521 SI 99 Telegramme empfangen hat.
f
Der CP 521 SI setzt DTR=∫ON∫ erst dann wieder, wenn im Empfangsfach mehr als 256 Byte frei
sind.
EWA 4NEB 812 6072>01a
Zeichenverzugszeit>eberschreitung
Paritßtsfehler
Empfang nach XOFF oder Empfang nach DTR=∫OFF∫
Telegrammlßnge gr'˚er als 256 Byte
eberlauf des Empfangsfachs
) Âberschrieben wird.
H
)
H
Meldung
)
H
ASCII>Treiber
6>41
