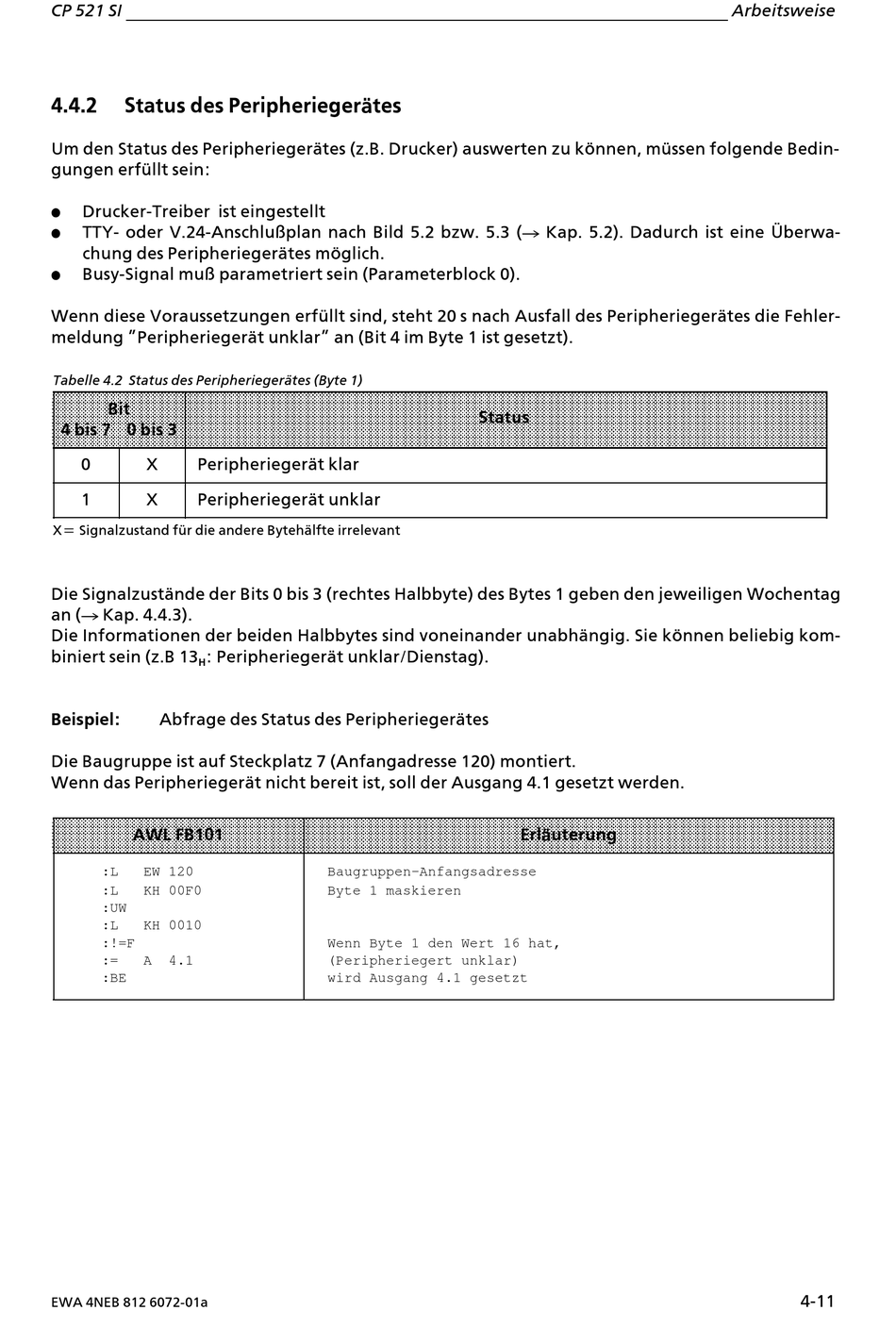

CP 521 SI
4.4.2
Status des Peripheriegerßtes
Um den Status des Peripheriegerßtes (z.B. Drucker) auswerten zu k'nnen, mÂssen folgende Bedin>
gungen erfÂllt sein:
f
Drucker>Treiber ist eingestellt
TTY> oder V.24>Anschlu˚plan nach Bild 5.2 bzw. 5.3 (Æ Kap. 5.2). Dadurch ist eine eberwa>
f
chung des Peripheriegerßtes m'glich.
f
Busy>Signal mu˚ parametriert sein (Parameterblock 0).
Wenn diese Voraussetzungen erfÂllt sind, steht 20!s nach Ausfall des Peripheriegerßtes die Fehler>
meldung ∫Peripheriegerßt unklar∫ an (Bit 4 im Byte 1 ist gesetzt).
Tabelle 4.2 Status des Peripheriegerßtes (Byte 1)
Bit
4 bis 7 0 bis 3
0
X
Peripheriegerßt klar
1
X
Peripheriegerßt unklar
X= Signalzustand fÂr die andere Bytehßlfte irrelevant
Die Signalzustßnde der Bits 0 bis 3 (rechtes Halbbyte) des Bytes 1 geben den jeweiligen Wochentag
an (Æ Kap. 4.4.3).
Die Informationen der beiden Halbbytes sind voneinander unabhßngig. Sie k'nnen beliebig kom>
biniert sein (z.B 13
: Peripheriegerßt unklar/Dienstag).
H
Beispiel:
Abfrage des Status des Peripheriegerßtes
Die Baugruppe ist auf Steckplatz 7 (Anfangadresse 120) montiert.
Wenn das Peripheriegerßt nicht bereit ist, soll der Ausgang 4.1 gesetzt werden.
AWL FB101
:L
EW 120
:L
KH 00F0
:UW
:L
KH 0010
:!=F
:=
A
4.1
:BE
EWA 4NEB 812 6072>01a
Status
Baugruppen-Anfangsadresse
Byte 1 maskieren
Wenn Byte 1 den Wert 16 hat,
(Peripheriegert unklar)
wird Ausgang 4.1 gesetzt
Erlßuterung
Arbeitsweise
4>11
