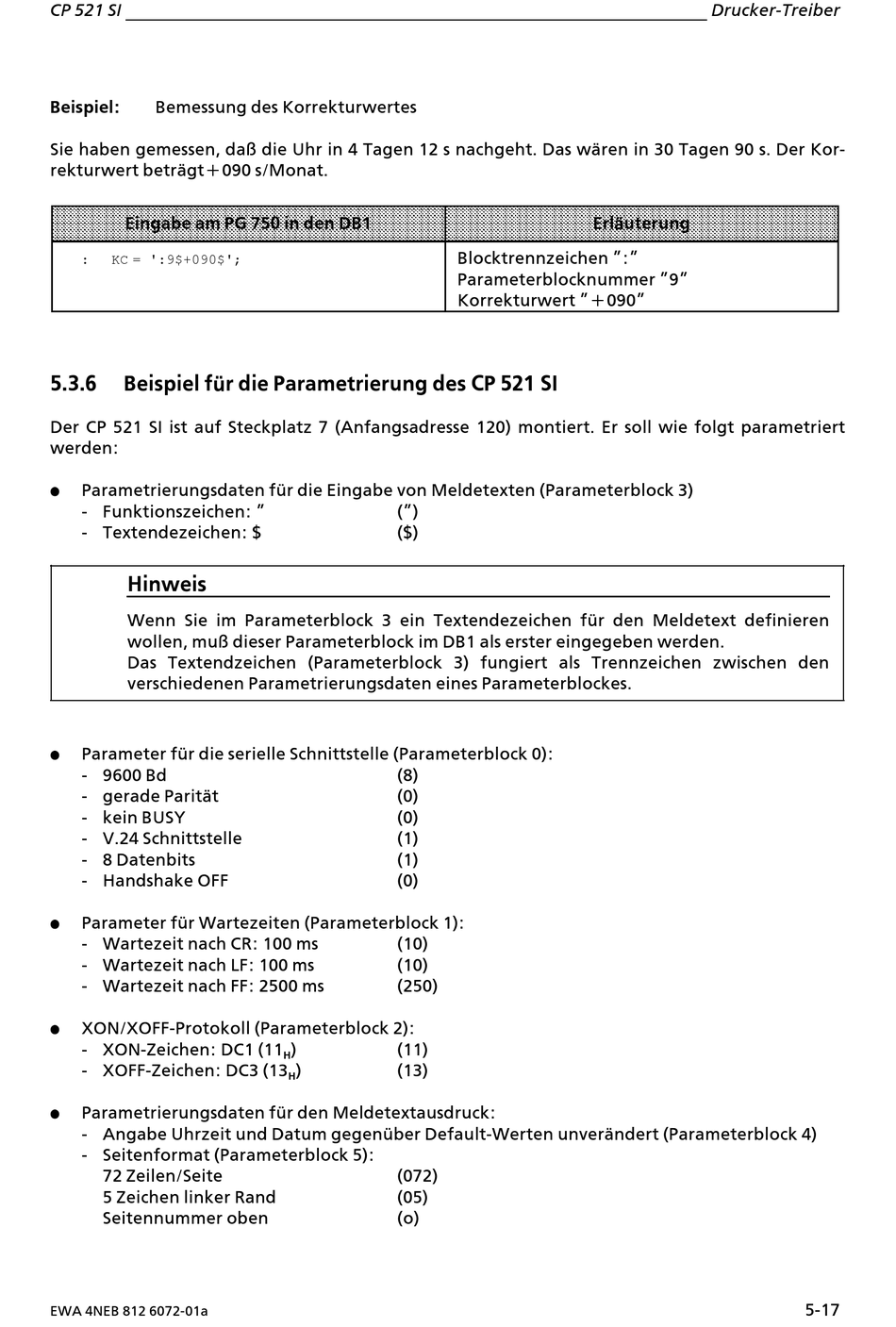

CP 521 SI
Beispiel:
Bemessung des Korrekturwertes
Sie haben gemessen, da˚ die Uhr in 4 Tagen 12 s nachgeht. Das wßren in 30 Tagen 90 s. Der Kor>
rekturwert betrßgt+090 s/Monat.
Eingabe am PG 750 in den DB1
:
KC = ':9$+090$';
5.3.6
Beispiel fÂr die Parametrierung des CP 521 SI
Der CP 521 SI ist auf Steckplatz 7 (Anfangsadresse 120) montiert. Er soll wie folgt parametriert
werden:
f
Parametrierungsdaten fÂr die Eingabe von Meldetexten (Parameterblock 3)
> Funktionszeichen: ∫
> Textendezeichen: §
Hinweis
Wenn Sie im Parameterblock 3 ein Textendezeichen fÂr den Meldetext definieren
wollen, mu˚ dieser Parameterblock im DB1 als erster eingegeben werden.
Das Textendzeichen (Parameterblock 3) fungiert als Trennzeichen zwischen den
verschiedenen Parametrierungsdaten eines Parameterblockes.
f
Parameter fÂr die serielle Schnittstelle (Parameterblock 0):
> 9600 Bd
> gerade Paritßt
> kein BUSY
> V.24 Schnittstelle
> 8 Datenbits
> Handshake OFF
f
Parameter fÂr Wartezeiten (Parameterblock 1):
> Wartezeit nach CR: 100 ms
> Wartezeit nach LF: 100 ms
> Wartezeit nach FF: 2500 ms
f
XON/XOFF>Protokoll (Parameterblock 2):
> XON>Zeichen: DC1 (11
> XOFF>Zeichen: DC3 (13
f
Parametrierungsdaten fÂr den Meldetextausdruck:
> Angabe Uhrzeit und Datum gegenÂber Default>Werten unverßndert (Parameterblock 4)
> Seitenformat (Parameterblock 5):
72 Zeilen/Seite
5 Zeichen linker Rand
Seitennummer oben
EWA 4NEB 812 6072>01a
(∫)
(§)
(8)
(0)
(0)
(1)
(1)
(0)
(10)
(10)
(250)
)
(11)
H
)
(13)
H
(072)
(05)
(o)
Erlßuterung
Blocktrennzeichen ∫:∫
Parameterblocknummer ∫9∫
Korrekturwert ∫+090∫
Drucker>Treiber
5>17
