Terminal>Treiber
7.7

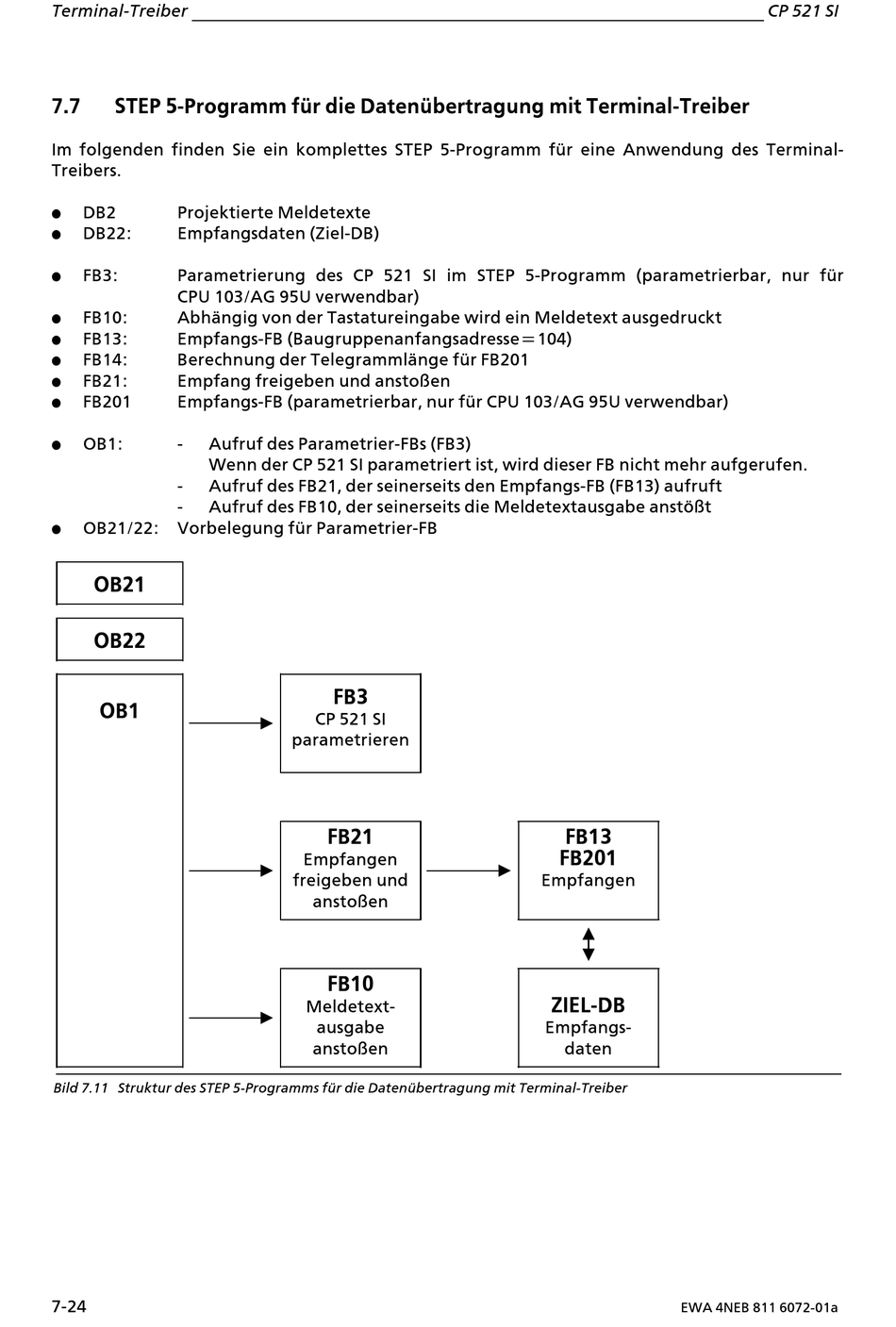

STEP!5>Programm fÂr die DatenÂbertragung mit Terminal>Treiber
Im folgenden finden Sie ein komplettes STEP 5>Programm fÂr eine Anwendung des Terminal>
Treibers.
f
DB2
Projektierte Meldetexte
f
DB22:
Empfangsdaten (Ziel>DB)
f
FB3:
Parametrierung des CP 521 SI im STEP 5>Programm (parametrierbar, nur fÂr
CPU!103/AG 95U verwendbar)
FB10:
Abhßngig von der Tastatureingabe wird ein Meldetext ausgedruckt
f
f
FB13:
Empfangs>FB (Baugruppenanfangsadresse=104)
f
FB14:
Berechnung der Telegrammlßnge fÂr FB201
FB21:
Empfang freigeben und ansto˚en
f
f
FB201
Empfangs>FB (parametrierbar, nur fÂr CPU!103/AG 95U verwendbar)
>
f
OB1:
Aufruf des Parametrier>FBs (FB3)
Wenn der CP 521 SI parametriert ist, wird dieser FB nicht mehr aufgerufen.
>
Aufruf des FB21, der seinerseits den Empfangs>FB (FB13) aufruft
>
Aufruf des FB10, der seinerseits die Meldetextausgabe anst'˚t
f
OB21/22: Vorbelegung fÂr Parametrier>FB
OB21
OB22
OB1
Bild 7.11 Struktur des STEP 5>Programms fÂr die DatenÂbertragung mit Terminal>Treiber
7>24
FB3
CP 521 SI
parametrieren
FB21
Empfangen
freigeben und
ansto˚en
FB10
Meldetext>
ausgabe
ansto˚en
FB13
FB201
Empfangen
ZIEL>DB
Empfangs>
daten
EWA 4NEB 811 6072>01a
CP 521 SI
