MCO 305 Befehlsreferenz
Definitionen
†
†
MLONG
Eine untere oder obere Grenze für viele Parameter ist:
-MLONG = -1.073.741.824
MLONG = 1.073.741.823
†
Quadcounts
Inkrementalgeber: 4 Quadcounts entsprechen
einer Drehgeber-Umdrehung.
Absolutgeber: 1:1 (1 qc entspricht einer Dreh-
geber-Umdrehung).
Aus den beiden Spuren (A/B) der Inkrementalgeber
wird durch Flankenauswertung eine Vervierfachung
der Inkremente erzeugt. Dies verbessert die Auf-
lösung.
†
Benutzereinheiten
Die Einheiten für den Antrieb oder den Slave und den Master können in beliebiger Weise definiert werden,
so dass der Anwender mit sinnvollen Werten arbeiten kann.
Die Faktoren SYNCFACTM / SYNCFACTS, POSFACT_Z / POSFACT_N sind ab Version MCO 5.00 nicht mehr auf
kleine Werte begrenzt.
Intern werden sie wie folgt behandelt: Wann immer ein Wert mit einem Getriebefaktor multipliziert werden
muss (d.h. Master Inkremente per ms), wird zuerst geprüft, ob eine Multiplikation einen Überlauf erzeugt.
Falls dies der Fall wäre, wird ein Faktor (64 Bit) benutzt, bestehend aus
SYNCFACTS/SYNCFACTM zum Multiplizieren von delta_master.
Falls kein Überlauf entsteht, wird zuerst mit SYNCFACTS multipliziert und dann durch SYNCFACTM geteilt.
Der Fehler wird wie folgt behandelt:
Normaler Fall
Die Multiplikation mit SYNCFACTS erzeugt keinen Fehler, aber die Division durch SYNCFACTM besagt, dass
das Ergebnis um 1/2³² falsch sein kann. Das bedeutet, dass (im schlimmsten Fall) solch ein Fehler jede ms
auftritt, d.h. dass nach 1193 Stunden (49,71 Tage) ein Fehler von 1 qc (Slave) gemacht wird.
Hohe Faktor-Werte
In diesem Fall könnte der benutzte Faktor selbst (SYNCFACTS/SYNCFACTM) um 1/2³² falsch sein. Das heißt,
dass im schlimmsten Fall jede ms ein Fehler von delta_master * 1/2³² auftritt. Angenommen, es wird ein
Drehgeber mit 1000 Strichen (4000 qc) pro Umdrehung eingesetzt. Weiter angenommen, dass mit
2000 U/min gefahren wird, d.h. mit einer Geschwindigkeit von 133 qc/ms. Das bedeutet, dass ein Fehler
von 133 * 1/2³² per ms gemacht wird. Daraus folgt, dass im schlimmsten Fall (maximaler Fehler jede ms
immer in der gleichen Richtung) ein Fehler von 1 qc nach 9 Stunden entstehen könnte.
Das sollte in den meisten Anwendungen nicht relevant sein.
6
__ MCO 305 Befehlsreferenz lesen __
®
MG.34.R1.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.

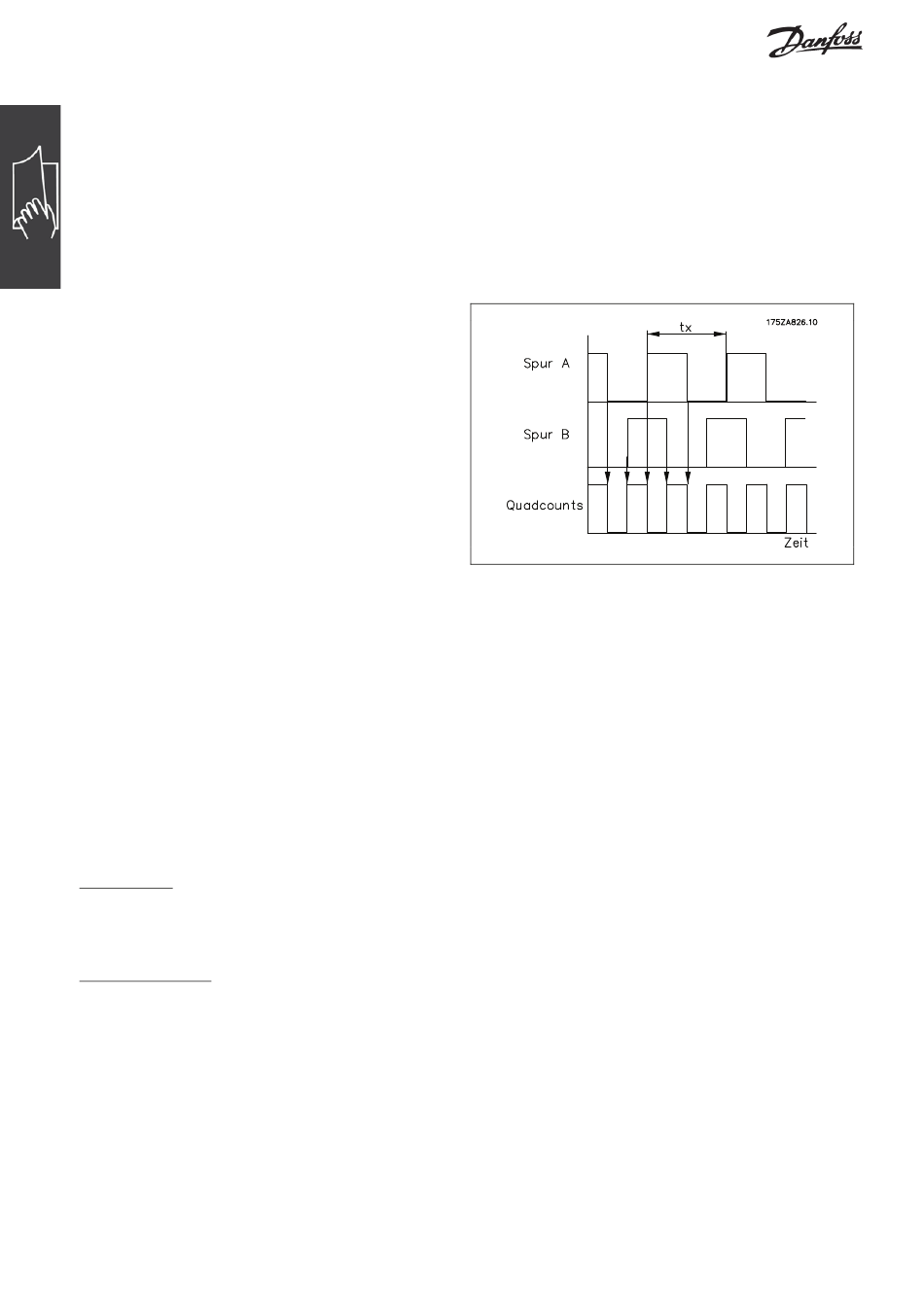

Ableitung der Quadcounts.
