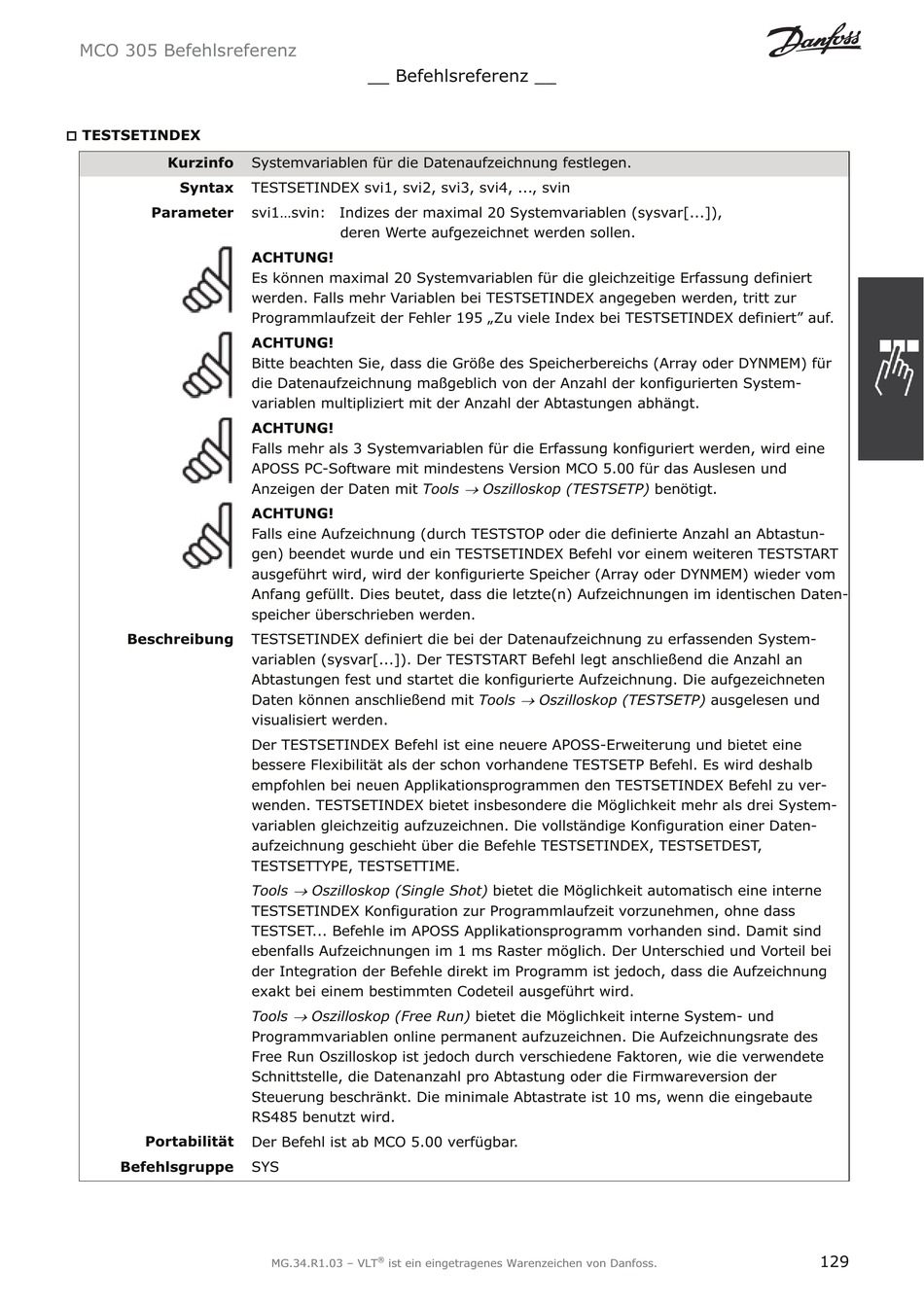

Danfoss MCO 305 Befehlsreferenz Seite 129

MCO 305 Befehlsreferenz
†
TESTSETINDEX
Kurzinfo
Syntax
Parameter
Beschreibung
Portabilität
Befehlsgruppe
__ Befehlsreferenz __
Systemvariablen für die Datenaufzeichnung festlegen.
TESTSETINDEX svi1, svi2, svi3, svi4, ..., svin
svi1...svin: Indizes der maximal 20 Systemvariablen (sysvar[...]),
deren Werte aufgezeichnet werden sollen.
ACHTUNG!
Es können maximal 20 Systemvariablen für die gleichzeitige Erfassung definiert
werden. Falls mehr Variablen bei TESTSETINDEX angegeben werden, tritt zur
Programmlaufzeit der Fehler 195 „Zu viele Index bei TESTSETINDEX definiert" auf.
ACHTUNG!
Bitte beachten Sie, dass die Größe des Speicherbereichs (Array oder DYNMEM) für
die Datenaufzeichnung maßgeblich von der Anzahl der konfigurierten System-
variablen multipliziert mit der Anzahl der Abtastungen abhängt.
ACHTUNG!
Falls mehr als 3 Systemvariablen für die Erfassung konfiguriert werden, wird eine
APOSS PC-Software mit mindestens Version MCO 5.00 für das Auslesen und
Anzeigen der Daten mit Tools
ACHTUNG!
Falls eine Aufzeichnung (durch TESTSTOP oder die definierte Anzahl an Abtastun-
gen) beendet wurde und ein TESTSETINDEX Befehl vor einem weiteren TESTSTART
ausgeführt wird, wird der konfigurierte Speicher (Array oder DYNMEM) wieder vom
Anfang gefüllt. Dies beutet, dass die letzte(n) Aufzeichnungen im identischen Daten-
speicher überschrieben werden.
TESTSETINDEX definiert die bei der Datenaufzeichnung zu erfassenden System-
variablen (sysvar[...]). Der TESTSTART Befehl legt anschließend die Anzahl an
Abtastungen fest und startet die konfigurierte Aufzeichnung. Die aufgezeichneten
Daten können anschließend mit Tools
visualisiert werden.
Der TESTSETINDEX Befehl ist eine neuere APOSS-Erweiterung und bietet eine
bessere Flexibilität als der schon vorhandene TESTSETP Befehl. Es wird deshalb
empfohlen bei neuen Applikationsprogrammen den TESTSETINDEX Befehl zu ver-
wenden. TESTSETINDEX bietet insbesondere die Möglichkeit mehr als drei System-
variablen gleichzeitig aufzuzeichnen. Die vollständige Konfiguration einer Daten-
aufzeichnung geschieht über die Befehle TESTSETINDEX, TESTSETDEST,
TESTSETTYPE, TESTSETTIME.
o
Tools Oszilloskop (Single Shot) bietet die Möglichkeit automatisch eine interne
TESTSETINDEX Konfiguration zur Programmlaufzeit vorzunehmen, ohne dass
TESTSET... Befehle im APOSS Applikationsprogramm vorhanden sind. Damit sind
ebenfalls Aufzeichnungen im 1 ms Raster möglich. Der Unterschied und Vorteil bei
der Integration der Befehle direkt im Programm ist jedoch, dass die Aufzeichnung
exakt bei einem bestimmten Codeteil ausgeführt wird.
o
Tools Oszilloskop (Free Run) bietet die Möglichkeit interne System- und
Programmvariablen online permanent aufzuzeichnen. Die Aufzeichnungsrate des
Free Run Oszilloskop ist jedoch durch verschiedene Faktoren, wie die verwendete
Schnittstelle, die Datenanzahl pro Abtastung oder die Firmwareversion der
Steuerung beschränkt. Die minimale Abtastrate ist 10 ms, wenn die eingebaute
RS485 benutzt wird.
Der Befehl ist ab MCO 5.00 verfügbar.
SYS
®
MG.34.R1.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
o
Oszilloskop (TESTSETP) benötigt.
o
Oszilloskop (TESTSETP) ausgelesen und
