4

Einbau

4.1

Montage

Der Multi Scan NXA83B ist mit zwei verschiedenen Gehäusen erhältlich – für den Einbau
in ein 19"-Rack.
Alle Ausführungen des Multi Scan NXA83B sind für den Einbau in Innenräumen gedacht
und sind nicht in explosionsgefährdeten Bereichen zu installieren.
Die Ausführung für die Rack-Montage ist in einem 4U 19-Zoll-Aluminiumgehäuse unter-
gebracht, das auf der Frontseite 4 Montagebohrungen für M6-Bolzen aufweist.
Alle Leistungs- und Signalanschlüsse befinden sich auf der Rückseite des Gehäuses.
4.1.1

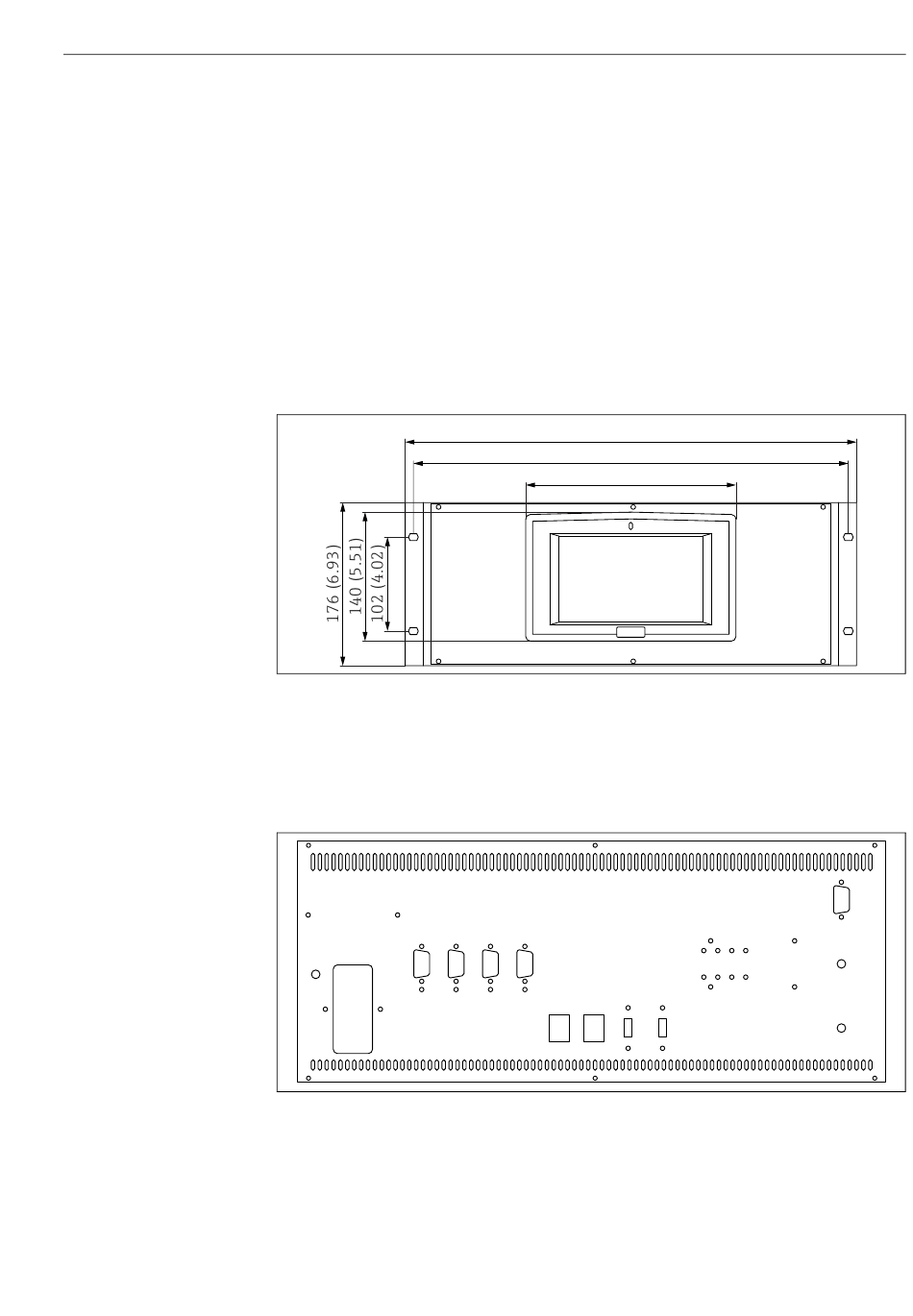

Abmessungen

Maßeinheit mm (in)
Gehäusetiefe: 315 mm (12,4 in)
4.1.2 Rückwandplatine – Variante mit 4 Kanälen
COM 1 COM 2
FUSE HBC T3A15 250V
483 (19.00)
465 (18.31)
226 (8.90)
COM 3 COM 4
NETWORK
USB 1 USB 2
1 2

Einbau

VGA
Rx
AUDIO
1 2 3 4
Tx
POWER
A0046364
A0046361
