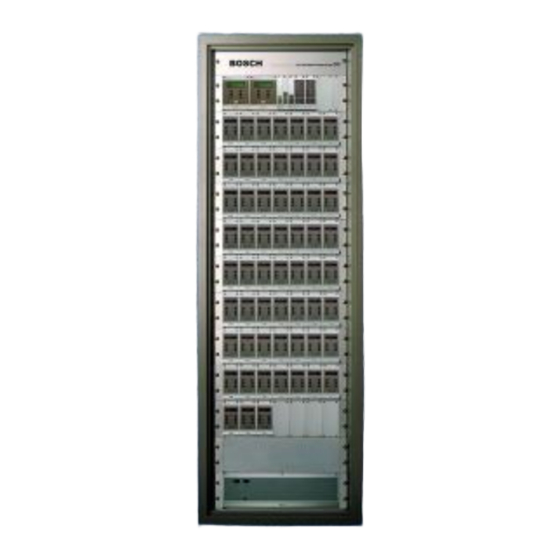

Inhaltszusammenfassung für Bosch ZIS 12HE
-
Seite 1: Bedienungsanleitung
Zeitzentrale ZIS Bedienungsanleitung Ausgabe A5.7 Copyright © Bosch Sicherheitssysteme GmbH Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, liegt bei uns. Design und Technische Änderungen vorbehalten. -
Seite 2: Inhaltsverzeichnis
Allgemeines ........................35 Ausgangssignal .........................36 Installation .........................36 Beispiel für den Anschluss des Minutenimpuls zur Synchronisation ........38 Allgemeines ........................38 Anschluss des Minutenimpulses ..................40 ZIS-RS232 INTELLIGENTE SERIELLE ASYNCHRONE SCHNITTSTELLE .......41 Allgemeine Beschreibung ....................41 Konfigurationsparameter ....................42 © Bosch Sicherheitssysteme GmbH 2 von 124 A5.7... - Seite 3 Wochenprogramm, Beispiel 5 (Blockprogramm) ................90 Wochenprogramm, Beispiel 6 (Maskenprogramm) Signalhupe für 5 Sekunden schalten .... 91 Datumsprogramm, Beispiel 7 (Neues Programm) ................ 92 Temporäres Programm, Beispiel 8 ....................93 Programme anzeigen ......................94 Feiertage ...........................95 © Bosch Sicherheitssysteme GmbH 3 von 124 A5.7...
- Seite 4 Allgemeine Beschreibung ....................116 Technische Daten ......................116 Konfigurationsparameter ....................117 ZIS-NETZTEIL GLEICHSPANNUNGSWANDLER 36VDC/DC .......... 118 Allgemeine Beschreibung ....................118 Technische Daten ......................118 Konfigurationsparameter ....................119 ZIS-NETZTEIL GLEICHSPANNUNGSWANDLER 24VDC/DC .......... 120 © Bosch Sicherheitssysteme GmbH 4 von 124 A5.7...
- Seite 5 Allgemeine Beschreibung ....................120 Technische Daten ......................120 Konfigurationsparameter ....................121 ZIS-BATT NOTSTROMVERSORGUNG ................122 Allgemeine Beschreibung ....................122 Allgemeiner Hinweis für die Lebensdauer der Akkus............122 FRAGEN? / KONTAKTE ....................124 © Bosch Sicherheitssysteme GmbH 5 von 124 A5.7...
-
Seite 6: System Aufbau
Zeitinformationssystem ZIS System Aufbau Allgemeines BOSCH ZIS ist eine aus Modulen aufgebaute Uhrenzentrale (Zeitzentrale) welche es möglich macht das System den einzelnen Anforderungen des Kunden in Umfang, Funktion und Sicherheit anzupassen. ZIS wurde entwickelt, um den hohen Anforderungen an Flexibilität und dem schnellen Informationszugriff zu entsprechen, der die neue Nachrichtentechnik charakterisiert. -
Seite 7: Moduladresse
Schraubklemmen und können ab und aufgesteckt werden. Ansicht von hinten: Alarmausgang Ein Beispiel: wie es aussehen kann. Ethernet IRIG-B / AFNOR DCF / GPS Antenne Nebenuhranschluss Netzteil 230VAC Akku Alle Schraubklemmen sind steckbar © Bosch Sicherheitssysteme GmbH 7 von 124 A5.7... -
Seite 8: Einstellen Der Systemzeit
Die eingestellte Zeit abwarten und durch Betätigen der YES- Taste mit der aktuellen Zeit Synchronisieren. ZEIT EINSTELLEN Verlassen des Menüs durch Drücken der Taste. 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 10:11:00 LTs © Bosch Sicherheitssysteme GmbH 8 von 124 A5.7... -
Seite 9: Alarme
Das Modul macht einen dem entsprechenden Modul 24 Stunden nicht Software Reset und hört leuchtet. synchronisiert worden. mit allen Funktionen Das Sammelalarmrelais ist automatisch auf. Ersetzen aktiviert. Das Modul ist Sie das Modul. gestoppt. © Bosch Sicherheitssysteme GmbH 9 von 124 A5.7... - Seite 10 ZIS-AC/DC Modul leuchtet. Ausgang III (+8) ist über Hauptstromversorgung. Das Sammelalarmrelais ist der eingestellten Wenn in Ordnung, löschen aktiviert. Alarmgrenze. Sie den Alarm. Wenn der Alarm wieder kommt ersetzen Sie die PSU. © Bosch Sicherheitssysteme GmbH 10 von 124 A5.7...
-
Seite 11: Sammelalarmrelais
Das Sammelalarmrelais wird durch jede Alarmmeldung aktiviert. Der Relaiskontakt ist ein potentialfreier Wechsler, welcher auf der Rückwand montiert (oder auf der Rückseite der ZIS im ersten Rack) und folgendermaßen belegt. Belastung Alarmkontakt: 230 V AC, 2 A. Alarm © Bosch Sicherheitssysteme GmbH 11 von 124 A5.7... -
Seite 12: Zis-Tb Zeitbasismodul/Hauptuhr
Server ist. Normalerweise ist das DCF oder GPS Modul der Zeit Server, was im Menü SPEZIAL-FUNKTION | ZEIT SERVER eingestellt wird. Das Modul, was die richtige Zeit empfängt und an alle anderen Module verteilt, wird Zeit Server genannt. © Bosch Sicherheitssysteme GmbH 12 von 124 A5.7... -
Seite 13: Programmierung
1- Funktion wählen 2- Eingabe Programmiermode WOCHENPROGRAMM 3- seitlich bewegen 4- Änderung/Liste DATUMSPROGRAMM 5- bestätigen 6- Abbruch/Programmier-Mode verlassen PROGRAMME ZEIGEN 7- Ausgewähltes Eingabefeld blinkt TEMP.PROGRAMM GRUPPE=>PERIODE FEIERTAG FEIERTAGE ZEIGEN SPEZIAL-FUNKTION © Bosch Sicherheitssysteme GmbH 13 von 124 A5.7... -
Seite 14: Erstinbetriebnahme
Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs Sommer- und Normalzeitumstellung Die Sommer- und Normalzeitumstellung, hier für Deutschland, läuft vollautomatisch ab, es ist keine Programmierung erforderlich. Dies ist abhängig von der Einstellung des Landes. © Bosch Sicherheitssysteme GmbH 14 von 124 A5.7... -
Seite 15: Alarme Anzeigen Und Alarme Löschen
14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs Hinweis: Bei dem ZIS IMP Modul, können Sie die Alarme auch direkt am Modul mit der Reset Taste gelöscht werden. © Bosch Sicherheitssysteme GmbH 15 von 124 A5.7... -
Seite 16: Spezielle Funktionen
POSITION SPEZIAL-FUNKTION Anzeigeformat (normal Standard). ANZEIGE FORMAT SPEZIAL-FUNKTION Verlassen Sie das Menü durch mehrmaliges Drücken von . ZEIT SERVER 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:09:00 LTs © Bosch Sicherheitssysteme GmbH 16 von 124 A5.7... -
Seite 17: Zeitserver
14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:08:00 LTs Hinweis: Sollten Sie keine Umschaltung wünschen, müssen Sie an allen drei Stellen den gleichen Wert eingeben z. B.: ZEIT SERVER © Bosch Sicherheitssysteme GmbH 17 von 124 A5.7... -
Seite 18: Modul Setup
Mit den Tasten den Wert 01 einstellen und danach mit zweimal YES bestätigen. MODUL Verlassen Sie das Menü durch mehrmaliges Drücken von . ZIS-DCF 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:08:00 LTs © Bosch Sicherheitssysteme GmbH 18 von 124 A5.7... -
Seite 19: Modul Status
[nach unten], [nach rechts], [nach links] und [YES] das versteckte Menü aus. Dann wählen Sie mit den Pfeiltasten das Menü “Warmstart“ aus und bestätigen das Menü. Es wird ein Software Reset auf alle Module ausgelöst, die Zeiten oder auch die Signalzeiten bleiben aber alle erhalten. © Bosch Sicherheitssysteme GmbH 19 von 124 A5.7... -
Seite 20: Software
14 APR 2008 09:08:00 LTs Das Zeitbasismodul ist jetzt wieder im Running Mode. Hinweis PROD2-Ä000 Für das eingebaute Netzgerät 230VAC oder den DC/DC Wandler gibt es keine Softwareabfrage, sondern wird nur so dargestellt. © Bosch Sicherheitssysteme GmbH 20 von 124 A5.7... -
Seite 21: Download
Verlassen Sie das Menü durch mehrmaliges Drücken von . DOWNLOAD 14 APR 2008 09:08:00 LTs Das Zeitbasismodul ist jetzt wieder im Running Mode. Laden Sie mehrere Module herunter: Wiederholungsschritte entsprechend Beispiel 2 für jedes Modul. © Bosch Sicherheitssysteme GmbH 21 von 124 A5.7... -
Seite 22: Tastensperre
Sie wollen die “Tastatursperre ohne Passwort“ zurücksetzen, dann gehen Sie in das Menü Tastensperre (wie oben beschrieben). Schalten Sie dann die Tastensperre auf "AUS" und bestätigen das. Danach ist die Tastensperre komplett aufgehoben. © Bosch Sicherheitssysteme GmbH 22 von 124 A5.7... - Seite 23 Rack hinein. Gehen Sie sofort (sonst wird das alte Passwort wieder aktiv) in das Menü Tastensperre (wie oben beschrieben), Sie sehen dann das Passwort. Sie können jetzt die Tastensperre auf "AUS" schalten und dann bestätigen das. Danach ist die Tastensperre aufgehoben. © Bosch Sicherheitssysteme GmbH 23 von 124 A5.7...
-
Seite 24: Synchronisationsgrenze
Grenze von 10 Sekunden (10s) ein. SYNC. GRENZE 10 s Bestätigen mit YES. SPEZIAL-FUNKTION Verlassen Sie das Menü durch mehrmaliges Drücken von . SYNC.GRENZE 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:08:00 LTs © Bosch Sicherheitssysteme GmbH 24 von 124 A5.7... -
Seite 25: Sprache
Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs Folgende Sprachen können Sie auswählen: Deutsch, French, Flemish, Dutch, English, Svenska und Suomi. Hinweis: Die Eingabe der Sprache hat nichts mit der Einstellung des Landes zu tun. © Bosch Sicherheitssysteme GmbH 25 von 124 A5.7... -
Seite 26: Land (Diese Einstellung Ist Wichtig)
JOR962, HON852, SIN 65, IRL353, Global, GRN299, TUR 90, GR 30, ISR972, MexMST, MexMDT, MexCDT, KUW965, Tahiti, MAR596, ALG213, IND 91, BRA 55, AFG 93, EUROPE, S 46, GB 44, und FIN358. Siehe weiter auf die Ländertabelle nächste Seite. © Bosch Sicherheitssysteme GmbH 26 von 124 A5.7... -
Seite 27: Ländertabelle
0325 02 w1025 03 Die Zeitdifferenz ist hier nicht einstellbar, sondern wird über die Ländertabelle eingestellt. Sie verlassen oder beenden das Menü durch mehrmaliges Drücken von . Anfang der Sommerzeit Anfang der Winterzeit © Bosch Sicherheitssysteme GmbH 27 von 124 A5.7... -
Seite 28: Position
13 Ost Dresden 51 Nord 13 Ost Düsseldorf 51 Nord 6 Ost Freiburg 48 Nord 7 Ost Hamburg 53 Nord 10 Ost München 48 Nord 11 Ost Stuttgart 48 Nord 9 Ost © Bosch Sicherheitssysteme GmbH 28 von 124 A5.7... -
Seite 29: Anzeigeformat
Bestätigen mit YES. SPEZIAL-FUNKTION Verlassen Sie das Menü durch mehrmaliges Drücken von . ANZEIGE FORMAT 14 APRT 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs Anzeigeformat steht auf Standardformat. © Bosch Sicherheitssysteme GmbH 29 von 124 A5.7... -
Seite 30: Zis-Sync Synchronisationseingangsmodul
Wetterbedingungen können den Empfang bei DCF, GPS und RDS verschlechtern. Der Empfang ist am Abend/Nacht oft besser. 14 APR 2008 09:07:00 LTs Ein blinkender Doppelpunkt zeigt hier an, dass die Zeitzentrale von einer externen Zeitquelle synchronisiert wird. © Bosch Sicherheitssysteme GmbH 30 von 124 A5.7... -
Seite 31: Konfigurationsparameter
Standardeinstellung sind 12 Stunden. Dies bedeutet, wenn der Funkempfang 12 Stunden fehlt, wird das Alarmsignal ausgelöst. Der minimale Wert sind 3 Minuten und der maximal Wert 48 Stunden und 59 Minuten. Modul Adresse 1*3 ALARM GRENZE 12s00m Alarm Grenze © Bosch Sicherheitssysteme GmbH 31 von 124 A5.7... - Seite 32 Hinweis: Bei SPEZIAL-FUNKTION I MODUL STATUS des ZIS SYNC Modul wird dort: bei Anschluss der DCF Antenne die aktuelle Zeit (MEZ/MESZ) angezeigt und bei Anschluss der GPS Antenne die UTC Zeit (immer nur UTC) angezeigt. © Bosch Sicherheitssysteme GmbH 32 von 124 A5.7...
-
Seite 33: Beispiel Für Den Anschluss Der Dcf77 Antenne
DCF eingelegt werden. Dabei stellen 5 mA Impulse den Sekundenimpuls dar. Die Anschlusskontakte sind auf der Rückwand montiert (oder auf der Rückseite der ZIS im ersten Rack) und folgendermaßen belegt. Anschlussbild: © Bosch Sicherheitssysteme GmbH 33 von 124 A5.7... -
Seite 34: Installation
Netzzuleitungen sollten mindestens 50 cm von der Antenne entfernt sein. elektromechanische Relais, die stetig getaktet sind, sollten mindestens 5 Meter von der Antenne entfernt sein. Taktgeberleitungen sollten mindestens 10 cm von der Antenne entfernt sein. © Bosch Sicherheitssysteme GmbH 34 von 124 A5.7... -
Seite 35: Beispiel Für Den Anschluss Der Gps Antenne
Das ZIS Synchronisationseingangsmodul (Steckmodul in der Zeitzentrale). Dieses Modul testet und entschlüsselt die Signale von der Antenne (Signale werden im DCF Takt gesendet) und sendet dann die Zeitnachricht an die Zeitzentrale. Diese Seite ist oben © Bosch Sicherheitssysteme GmbH 35 von 124 A5.7... -
Seite 36: Ausgangssignal
Eine im Sekundenrhythmus blinkende gelbe LED auf dem Funkempfängermodul, gekennzeichnet mit einem Antennensymbol, zeigt an, dass das GPS Signal erkannt wird. 14 APR 2008 09:07:00 LTs Ein blinkender Doppelpunkt zeigt hier an, dass die Zeitzentrale vom GPS synchronisiert wird. © Bosch Sicherheitssysteme GmbH 36 von 124 A5.7... - Seite 37 Der Parameter Alarm Grenze legt fest nach welcher Zeitverzögerung ein Funkalarm aktiviert wird. Standardeinstellung sind 12 Stunden. Dies bedeutet, wenn der Funkempfang 12 Stunden fehlt, wird das Alarmsignal angesteuert. Der minimale Wert sind 3 Minuten und der maximal Wert 48 Stunden und 59 Minuten. © Bosch Sicherheitssysteme GmbH 37 von 124 A5.7...
-
Seite 38: Beispiel Für Den Anschluss Des Minutenimpuls Zur Synchronisation
SPEZIAL FUNKTION I MODUL SETUP nicht. Einstellung muss bei SYNC. auf 1/1M SYN. stehen. Die Synchronisierung erfolgt nur innerhalb von 60 Sekunden. 14 APR 2008 09:07:00 LTs Ein blinkender Doppelpunkt zeigt hier an, dass die Zeitzentrale von einer externen Zeitquelle synchronisiert wird. © Bosch Sicherheitssysteme GmbH 38 von 124 A5.7... - Seite 39 Standardeinstellung sind 12 Stunden. Dies bedeutet, wenn der Funkempfang 12 Stunden fehlt, wird das Alarmsignal ausgelöst. Der minimale Wert sind 3 Minuten und der maximal Wert 48 Stunden und 59 Minuten. Modul Adresse 1*3 ALARM GRENZE 12s00m Alarm Grenze © Bosch Sicherheitssysteme GmbH 39 von 124 A5.7...
-
Seite 40: Anschluss Des Minutenimpulses
Die Anschlusskontakte sind auf der Rückwand montiert (oder auf der Rückseite der ZIS im ersten Rack) und folgendermaßen belegt. Der externe Minutenimpuls wird an den Klemmen 3 und 1 an geklemmt. Siehe Anschlussbild: © Bosch Sicherheitssysteme GmbH 40 von 124 A5.7... -
Seite 41: Zis-Rs232 Intelligente Serielle Asynchrone Schnittstelle
Automatische Funktionseinstellung. Eingebaute Real Time Clock (RTC). 2-adriger serieller Busanschluss für die Kommunikation mit dem Zeitbasismodul. Flashspeicher für Programm- und Parameterspeicherung. Super Kondensator für Funktion RTC während Netzausfalls. © Bosch Sicherheitssysteme GmbH 41 von 124 A5.7... -
Seite 42: Konfigurationsparameter
Anzahl der Datenbits: 7 oder 8. Paritätsbit: ohne, ungerade oder gerade (non, odd oder even). Anzahl der Stopbits: 1 oder 2. Verfügbare Formate: 7N1, 7N2, 7O1, 7O2, 7E1 (Standardwert), 7E2, 8N1, 8N2, 8O1, 8O2, 8E1, 8E2 © Bosch Sicherheitssysteme GmbH 42 von 124 A5.7... -
Seite 43: Protokollbeschreibung
'00 ' . . ' 23' Minute '00 ' . . ' 59' Als zweiter '00 ' . . ' 59' 03 hex Exklusiv oder von Byte F ETX Dieses Zeitprotokoll wird jede Sekunde gesendet. © Bosch Sicherheitssysteme GmbH 43 von 124 A5.7... -
Seite 44: Protokoll 3
= Minuten 00..59 = Sekunde 00..59 = Wagenrücklauf 0D hex = Zeilenvorschub 0A hex Dieses Zeitprotokoll wird jede Sekunde gesendet. Protokoll 5M Ist wie Protokoll 5S jedoch wird das Zeitprotokoll jede Minute gesendet. © Bosch Sicherheitssysteme GmbH 44 von 124 A5.7... -
Seite 45: Protokoll Mein
'!' = Die Ankündigung von Beginn oder Ende der Sommerzeit. 'A' = Die Ankündigung der Schaltsekunde. ' ' (space, 20hex) = keine Ankündigung. <ETX> Ende des Textes (ASCII Code 03h) Dieses Zeitprotokoll wird jede Sekunde gesendet. © Bosch Sicherheitssysteme GmbH 45 von 124 A5.7... -
Seite 46: Protokoll 7
STX 5 I 01 00 H ETX (dadurch wird das Protokoll jede Minute ausgegeben). STX 5 I 00 01 H ETX (dadurch wird das Protokoll jede Sekunde ausgegeben). STX 5 I 00 05 H ETX (dadurch wird das Protokoll jede 5 Sekunde ausgegeben). © Bosch Sicherheitssysteme GmbH 46 von 124 A5.7... -
Seite 47: Zis-Eth Ethernet Modul Version I (10Baset)
Eine grüne LED (LINK), bedeutet Leitung und zeigt an, dass der Netzwerkanschluss in Ordnung ist. Der Anschlusskontakt ist auf der Rückwand montiert (oder auf der Rückseite der ZIS im ersten Rack) und folgendermaßen belegt. © Bosch Sicherheitssysteme GmbH 47 von 124 A5.7... -
Seite 48: Einstellen Der Ip Adresse Und Andere Parameter Mit Telnet
Passwort für Telnet Abfrage (ist so nicht sichtbar) Alle Eingaben müssen mit Enter bestätigt werden. Anzeigedaten anzeigen Zeigt die Informationen über die Ethernet- Netzwerkkarte an: z.B. ** Bosch Sicherheitssysteme GmbH PROD2-H144 ** http://www.bosch-sicherheitssyteme.de UTC Zeit = 20040409 12:02:56 *s #0000 Ethernet = 00-07-09-00-01-30 IP = 192.168.001.230... -
Seite 49: Ntp Server (Arbeitsmodus 0) Standard
NTP Server (Arbeitsmodus 0) Standard Die Netzwerkkarte antwortet auf Zeitanfragen von Clients. In der Funktion 'Anzeigedaten' des Servers, können die IP- Daten (IP- Adresse) von der letzten Zeitaufforderung angezeigt werden z.B.: Server IP = 192.168.001.241 © Bosch Sicherheitssysteme GmbH 49 von 124 A5.7... -
Seite 50: Ntp Client (Arbeitsmodus 1)
1 Stunde (01s). Der minimale Wert ist 3 Minuten (03m) und der maximale Wert ist 48 Stunden (s) und 59 Minuten (m). Standardwert 12 Stunden. Der Parameter Alarm Grenze legt fest nach welcher Zeitverzögerung ein Ethernetalarm aktiviert wird. © Bosch Sicherheitssysteme GmbH 50 von 124 A5.7... -
Seite 51: Abfrage Des Telnet Passwortes Über Das Zis Tb Modul
Sie über Telnet das Gateway und die Subnetmask. Funktioniert es jetzt mit dieser IP Adresse, dann stellen Sie jetzt die alten Werte wieder ein. Jetzt sollten Sie wieder das Modul bedienen können. © Bosch Sicherheitssysteme GmbH 51 von 124 A5.7... -
Seite 52: Zis-Eth Ethernet Modul Version Ii (100Baset)
Eine grüne LED (LINK), bedeutet Leitung und zeigt an, dass der Netzwerkanschluss in Ordnung ist. Der Anschlusskontakt ist auf der Rückwand montiert (oder auf der Rückseite der ZIS im ersten Rack) und folgendermaßen belegt. © Bosch Sicherheitssysteme GmbH 52 von 124 A5.7... -
Seite 53: Konfiguration
Pfeiltasten die IP Adresse einstellen und die Position jetzt 192.168.001.066? mittels wählen. Bestätigen jede Stelle mit YES. MODUL Verlassen Sie das Menü durch mehrmaliges Drücken von . ZIS-ETH © Bosch Sicherheitssysteme GmbH 53 von 124 A5.7... -
Seite 54: Alarm Grenze
1/5 ALARM GRENZE Bestätigen Sie mit YES. 01s00m MODUL Verlassen Sie das Menü durch mehrmaliges Drücken von . ZIS-ETH 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs © Bosch Sicherheitssysteme GmbH 54 von 124 A5.7... -
Seite 55: Modul Status
In dem Fall steht das Passwort (P=) auf password, es erfolgt eine Passwortabfrage bei Telnet. Bestätigen Sie das Menü mit YES. SPEZIAL-FUNKTION Sie verlassen das Menü durch mehrmaliges Drücken von . MODUL STATUS © Bosch Sicherheitssysteme GmbH 55 von 124 A5.7... -
Seite 56: Einstellen Der Parameter Über Einen Web- Browser (Http)
Starten Sie Ihren Browser (z.B.: Internet Explorer) und tragen die IP Adresse ihrer ZIS z.B.: 10.7.1.65 in die Adressleiste Ihres Browser, sollte eine Verbindung bestehen öffnet sich folgendes Fenster und zusätzlich geht ein Anmeldungsfenster auf. © Bosch Sicherheitssysteme GmbH 56 von 124 A5.7... - Seite 57 Dieses Kennwort hat nichts mit dem Passwort von der ZIS Bedienersoftware bei Zeitzentrale I Einstellung zu tun. Nach Eingabe der Anmeldedaten wird nachfolgendes Fenster aufgemacht und Sie können jetzt alle Eingaben von Parameter nach Auswahl der Kriterien (Status, Allgemeines, Netzwerk und NTP) tätigen. © Bosch Sicherheitssysteme GmbH 57 von 124 A5.7...
- Seite 58 Nach anklicken von “Allgemeines“ können Sie allgemeine Parameter wie einen Namen (siehe Beispiel unten (ZIS Zeitinformationssystem), maximal 48 Zeichen), Passwort (maximal 8 Zeichen) neu vergeben und den Firmware Download Aus oder Einschalten. Bei “Speichern“ werden die Parameter gespeichert. © Bosch Sicherheitssysteme GmbH 58 von 124 A5.7...
- Seite 59 Diese Funktion wird verwendet, um die SNMP Funktion Aus oder Ein zuschalten. SNMP server 1 bis 3 Diese Funktion wird verwendet, um die IP- Adresse eines SNMP- Server von 1 bis 3 einzugehen. © Bosch Sicherheitssysteme GmbH 59 von 124 A5.7...
-
Seite 60: Allgemeines Zu Snmp
{ prod2Error, cardAddress, ErrorTime } ACTIONS {log,info} CLEARS { 41,42,43,44 } // trap 45 will remove traps 41..44 MESG "$3 [$A]: $2 $'1 ($1)" DESCRIPTION "No errors. Traps 41..44 will be cleared" ::= 45 © Bosch Sicherheitssysteme GmbH 60 von 124 A5.7... - Seite 61 EC82 Integer Frequenz *2 Daten über den letzten Trap (Ein Trap ist die unaufgeforderte Nachricht von einem Agenten an den SNMP Manager, dass ein Ereignis eingetreten ist). *3 Ist für die Zukunft © Bosch Sicherheitssysteme GmbH 61 von 124 A5.7...
- Seite 62 Steckplatz Offset 1, z. B.: EC14 Datenwert 7 bedeutet ' Keine Verbindung ' zu dem Modul im ersten Rack Steckplatz (Position) 7. Hinweis: Jeder OID kann nur einen Datenwert annehmen, so ist z. B.: bei dem Fehler ' Keine Verbindung ' von 2 Modulen nur ein Datenwert zusehen. © Bosch Sicherheitssysteme GmbH 62 von 124 A5.7...
- Seite 63 Minuten, 3600 = 1 Stunde usw., Werte wie z.B.: 70 oder 1190 usw. sind nicht möglich. Zeitbasis Mit dieser Funktion wird der Typ der in der NTP Nachricht übersandten Zeit gewählt. Überlegen Sie bitte, dass nach dem NTP Standard die Zeitnachricht UTC sein muss. © Bosch Sicherheitssysteme GmbH 63 von 124 A5.7...
- Seite 64 Die IP Adresse des ZIS ETH Moduls kann auch über das ZIS TB Modul eingestellt werden. Hierzu müssen Sie am ZIS TB Modul mit den Pfeiltasten auf SPEZIAL-FUNKTION I MODUL SETUP I MODUL ZIS ETH I IP auswählen. © Bosch Sicherheitssysteme GmbH 64 von 124 A5.7...
-
Seite 65: Anzeigedaten
Wenn man mit Ping eine Antwort bekommt (OK) und bei Verbinden nicht, dann könnte es daran liegen, das der Eintrag in der Subnetmask und Gateway nicht stimmt. Fragen Sie Ihren Administrator. Anzeigedaten Ping © Bosch Sicherheitssysteme GmbH 65 von 124 A5.7... -
Seite 66: Einstellen Der Ip Adresse Und Andere Parameter Mit Telnet
Mode: ECHO WEBO FIDO HTTP:80. MAC=00-07-09-00-01-30 IP= 102.7.1.65 (Static) Gateway = 192.168.1.1 Subnetmask = 255.255.240.000 DNS Server =192.168.1.1 (? Hilfe) > Die erste Zeile zeigt die aktuelle Programmversion der Ethernet- Netzwerkkarte an. © Bosch Sicherheitssysteme GmbH 66 von 124 A5.7... - Seite 67 (? Hilfe) >P Administ [Enter] (? Hilfe) >X 98 [Enter] Das Passwort ist jetzt “Admin“. Zum löschen des Passworts: (? Hilfe) >P [Enter] (? Hilfe) >X 98 [Enter] Das Passwort ist jetzt aufgehoben. © Bosch Sicherheitssysteme GmbH 67 von 124 A5.7...
- Seite 68 Mit diesem Code kann die HTTP Funktionalität gesperrt oder freigegeben werden. Beispiel: HTTP sperren (ausschalten) Option (? Hilfe) >X 37 [Enter] (? Hilfe) >X 99 [Enter] Beispiel: HTTP freigeben (einschalten) Option (? Hilfe) >X 38 [Enter] (? Hilfe) >X 99 [Enter] © Bosch Sicherheitssysteme GmbH 68 von 124 A5.7...
- Seite 69 Mit diesem Code kann die Echo Funktionalität gesperrt oder freigegeben werden. Beispiel: Echo sperren (ausschalten) Option (? Hilfe) >X 45 [Enter] (? Hilfe) >X 99 [Enter] Beispiel: Echo freigeben (einschalten) Option (? Hilfe) >X 46 [Enter] (? Hilfe) >X 99 [Enter] © Bosch Sicherheitssysteme GmbH 69 von 124 A5.7...
- Seite 70 Daten werden im Speicher gesichert. Die Netzwerkkarte wird nicht neu gestartet. (? Hilfe) >X 98 [Enter] X 99 Beenden mit speichern und Neustart der Netzwerkkarte Daten werden im Speicher gesichert. Die Netzwerkkarte wird neu gestartet. (? Hilfe) >X 99 [Enter] © Bosch Sicherheitssysteme GmbH 70 von 124 A5.7...
- Seite 71 Sie über Telnet das Gateway und die Subnetmask. Funktioniert es jetzt mit dieser IP Adresse, dann stellen Sie jetzt die alten Werte wieder ein. Jetzt sollten Sie wieder das Modul bedienen können. © Bosch Sicherheitssysteme GmbH 71 von 124 A5.7...
-
Seite 72: Zis Synchronisation Über Das Ethernetmodul (Lan)
Sind alle Einstellungen erledigt, so empfängt die Zeitzentrale ZIS als NTP Client die Zeitdaten von der Zeitzentrale ZIS die als NTP Server (Zeitserver) eingestellt ist. Wichtig: Im TB Modul, der ZIS als NTP Client, muss im Menü SPEZIAL-FUNKTION und ZEITSERVER das Ethernet-Modul als Zeitserver eingestellt werden. © Bosch Sicherheitssysteme GmbH 72 von 124 A5.7... -
Seite 73: Zis Synchronisation Über Das Ethernetmodul (Lan)
Sind alle Einstellungen erledigt, so empfängt die Zeitzentrale ZIS als NTP Client die Zeitdaten von der Zeitzentrale ZIS die als NTP Server (Zeitserver) eingestellt ist. Wichtig: Im TB Modul, der ZIS als NTP Client, muss im Menü SPEZIAL-FUNKTION und ZEITSERVER das Ethernet-Modul als Zeitserver eingestellt werden. © Bosch Sicherheitssysteme GmbH 73 von 124 A5.7... -
Seite 74: Synchronisation Der Zis Als Ntp Client Von Einer Zis Als Ntp Server (Über Http)
Die richtige IP Adresse (IP) und NTP Mode (Server) muss eingestellt werden. Das Gateway und Subnetmask muss nicht eingestellt werden. Die Server IP Adresse wird automatisch gesetzt. Beispiel siehe unten. © Bosch Sicherheitssysteme GmbH 74 von 124 A5.7... - Seite 75 Sind alle Einstellungen erledigt, so empfängt die Zeitzentrale ZIS als NTP Client die Zeitdaten von der Zeitzentrale ZIS die als NTP Server (Zeitserver) eingestellt ist. Wichtig: Im TB Modul, der ZIS als NTP Client, muss im Menü SPEZIAL-FUNKTION und ZEITSERVER das Ethernet-Modul als Zeitserver eingestellt werden. © Bosch Sicherheitssysteme GmbH 75 von 124 A5.7...
-
Seite 76: Pc Synchronisation Über Das Ethernetmodul (Lan)
Programm im Hintergrund und ist im Autostart eingetragen. Außerdem können verschiedene Einstellungen im Programm NyToP vorgenommen werden (siehe Abbildung), um die Synchronisation zu ändern z.B. Intervall, IP Adresse usw. Weiteres siehe Bedienungsanleitung NyToP. © Bosch Sicherheitssysteme GmbH 76 von 124 A5.7... - Seite 77 ZIS die Zeit auf ihren Rechner übertragen und ihre PC-Uhr auf die richtige Zeit gestellt (spätestens nach ca. 20 Sekunden). Hinweis: Sollte das Datum verstellt sein, ist keine Uhrzeitsynchronisation möglich. © Bosch Sicherheitssysteme GmbH 77 von 124 A5.7...
- Seite 78 (nur Uhrzeit, kein Datum) und auf die richtige Zeit gestellt. Ansonsten wird, wenn die Synchronisierung aktiviert ist, einmal pro Woche mit dem Zeitserver (ZIS) synchronisiert und ihre PC-Uhr gestellt. Hinweis: Sollte das Datum verstellt sein, ist keine Uhrzeitsynchronisation möglich. © Bosch Sicherheitssysteme GmbH 78 von 124 A5.7...
-
Seite 79: Zis-Irig-B / Afnor Serieller Zeitcodesender
Bei Modul Setup, Status, Software, Download usw. oder beim Konfigurieren blinkt die grüne STATUS LED des ausgewählten Moduls. Zwei gelbe LED’s (Uhrsymbol), die untere LED flackert dauernd egal welches Protokoll eingestellt ist. Die obere LED ist ohne Funktion und leuchtet nicht. © Bosch Sicherheitssysteme GmbH 79 von 124 A5.7... -
Seite 80: Konfigurationsparameter
Name des beim Modul verwendeten Sende-/Empfangsprotokolls. Die folgenden Protokolle sind verfügbar. Format: IRIG-B = B123 IRIG-B, Amplitudenmodulation (ca. 2 Vss), 1 kHz Trägersignal. AFNOR = NFS87-500 AFNOR NFS87-500, gleich wie IRIG-B jedoch mit Datum. IRIG-B = B123 ist Standardformat © Bosch Sicherheitssysteme GmbH 80 von 124 A5.7... -
Seite 81: Art Der Zeit
Im Zeitbasismodul wird bei ZIS-TB SPEZIAL-FUNKTION/MODUL STATUS in der Anzeige nichts angezeigt. Ausgangssignal Die Anschlusskontakte sind auf der Rückwand montiert (oder auf der Rückseite der ZIS im ersten Rack) und folgendermaßen belegt. Anschlussbild: → A → B © Bosch Sicherheitssysteme GmbH 81 von 124 A5.7... -
Seite 82: Zis-Y8 Schaltausgang
Das ZIS-Y8 bietet volle Flexibilität bei der Programmierung mit Berücksichtigung von Feiertagen, gesetzliche Feiertage an Wochentagen, Urlaubszeiten usw. Insgesamt 1500 Schaltzeiten können zu den Ausgängen programmiert werden. Tägliche wiederkehrende Funktionen auf einem gewissen Ausgang erfordert eine Schaltzeit. © Bosch Sicherheitssysteme GmbH 82 von 124 A5.7... -
Seite 83: Hinweis: Hardware Information Des Zis Y8 Moduls
Einstellung der Codier Schalter (oder Lötbrücken) auf dem ZIS Y8 Modul: Falls nicht bei der Bestellung angegeben, müssen Sie Vorort die Codier Schalter anpassen wie oben dargestellt. Standard ist Stellung ZIS Y8 Ausgang 1-8 (Codier Schalter 1 und 5). © Bosch Sicherheitssysteme GmbH 83 von 124 A5.7... -
Seite 84: Wochenprogramm & Datumsprogramm
Ein Programm, das sich jede Stunde wiederholt lässt sich im Maskenprogramm leicht eingegeben. **.15.00; das Programm schaltet jede Stunde zur 15. Minute. 08.**.00; das Programm schaltet jede Minute zwischen 08:00 und 09:00. **.**.00; das Programm schaltet jede Minute. © Bosch Sicherheitssysteme GmbH 84 von 124 A5.7... -
Seite 85: Komplettes Zis-Y8 Modul Löschen
Drücken Sie NO bis MODUL SETUP angezeigt wird. SPEZIAL-FUNKTION Bestätigen Sie mit YES. MODUL SETUP MODUL Bestätigen Sie mit YES. ZIS-Y8 Bestätigen Sie mit YES. Sie verlassen das Menü (ohne Löschen) durch mehrmaliges ALLE LÖSCHEN? Drücken von . © Bosch Sicherheitssysteme GmbH 85 von 124 A5.7... -
Seite 86: Wochenprogramm, Beispiel 1 (Neues Programm) Licht Ein Und Aus Schalten
Machen Sie nun weiter und programmieren Sie für denselben MDMDF-- 17:00:00 Ausgang die Ausschaltzeit. WOCHENPROGRAMM Verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 09:07:00 LTs Das Zeitbasismodul ist jetzt wieder im Running Mode. © Bosch Sicherheitssysteme GmbH 86 von 124 A5.7... -
Seite 87: Wochenprogramm, Beispiel 2 (Programm Ändern)
Ändern Sie die Zeit in 15 mittels der Tasten. MDMDF-- 08:15:00 Bestätigen Sie mit YES. Verlassen Sie das Menü durch mehrmaliges Drücken von . WOCHENPROGRAMM 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs © Bosch Sicherheitssysteme GmbH 87 von 124 A5.7... -
Seite 88: Wochenprogramm, Beispiel 3 (Programm Löschen)
Jede andere Taste führt zum Abbruch. BIST DU SICHER? WOCHENPROGRAMM Verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 09:07:00 LTs Das Zeitbasismodul ist jetzt wieder im Running Mode. © Bosch Sicherheitssysteme GmbH 88 von 124 A5.7... -
Seite 89: Wochenprogramm, Beispiel 4 (Astronomische Funktion) Für Sonnen Auf / Untergang
Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs Hinweis: Um die vom Programm errechnete Sonnen auf- und Sonnenuntergangszeit anzuzeigen muss man das Menü PROGRAMME ZEIGEN aufrufen und den entsprechenden Schaltausgang wählen. © Bosch Sicherheitssysteme GmbH 89 von 124 A5.7... -
Seite 90: Wochenprogramm, Beispiel 5 (Blockprogramm)
Machen Sie nun weiter und programmieren Sie für denselben M-M-F-- 09:00:00 Ausgang die Ausschaltzeit, oder verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs © Bosch Sicherheitssysteme GmbH 90 von 124 A5.7... -
Seite 91: Wochenprogramm, Beispiel 6 (Maskenprogramm) Signalhupe Für 5 Sekunden Schalten
Wird die Eingabe vom Programm bestätigt wird kurz der Text "OK" angezeigt. WOCHENPROGRAMM Verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs © Bosch Sicherheitssysteme GmbH 91 von 124 A5.7... -
Seite 92: Datumsprogramm, Beispiel 7 (Neues Programm)
Machen Sie nun weiter und programmieren Sie für denselben AUG 01 12:00:00 Ausgang die Ausschaltzeit, oder Verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs © Bosch Sicherheitssysteme GmbH 92 von 124 A5.7... -
Seite 93: Temporäres Programm, Beispiel 8
14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs Hinweis: Beim temporären Programm kann ein Schaltausgang nur ein- oder ausgeschaltet werden. Die Programmierung ist unabhängig vom Datums- und Feiertagsprogramm. © Bosch Sicherheitssysteme GmbH 93 von 124 A5.7... -
Seite 94: Programme Anzeigen
Schaltzeiten anschauen mittels Tasten YES, NO oder . MDMDF-- 08:00:00 PROGRAMME ZEIGEN Verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs © Bosch Sicherheitssysteme GmbH 94 von 124 A5.7... -
Seite 95: Feiertage
An Feiertagen werden die Programmierungen der Schaltzeiten innerhalb der Wochenprogramme unterdrückt, sofern nicht der Samstag oder Sonntag programmiert wurde. Ein eventuell vorhandenes Datumsprogramm ist weiterhin gültig. Bei anderen Ländereinstellungen, sind nicht immer die Feiertage voreingestellt, siehe Ländertabelle Seite 27. © Bosch Sicherheitssysteme GmbH 95 von 124 A5.7... -
Seite 96: Feiertage Anzeigen
Erster Feiertag wird angezeigt. JAN01 Blättern mit . FEIERTAGE ZEIGEN Verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 Das Zeitbasismodul ist jetzt wieder im Running Mode. 09:07:00 LTs © Bosch Sicherheitssysteme GmbH 96 von 124 A5.7... -
Seite 97: Gruppe=>Periode / Programmgruppe
Mit YES bestätigen. GRUPPE=>PERIODE Eingabe des weiteren Zeitintervalls wie oben beschrieben. Verlassen Sie das Menü durch mehrmaliges Drücken von . 14 APR 2008 09:07:00 LTs Das Zeitbasismodul ist jetzt wieder im Running Mode. © Bosch Sicherheitssysteme GmbH 97 von 124 A5.7... -
Seite 98: Zis-Imp Impulsverstärkermodul
Erdschlussalarm an dem betroffenen ZIS IMP Modul ausgelöst. Es wird eine Fehlermeldung abgegeben und das Modul (das Modul wird nicht abgeschaltet) bzw. die Linie läuft weiter. Der Auslösealarm (Widerstandswert) liegt circa zwischen 380 bis 900 Ohm (bei ca. 23 mA) je nach Betriebsspannung. © Bosch Sicherheitssysteme GmbH 98 von 124 A5.7... -
Seite 99: Programmierung
Ist der Alarm weiterhin vorhanden, wird die Leuchtdiode LED ALARM wieder eingeschaltet. Taste [F] und [P] Diese Tasten werden zur Einstellung bei der Programmierung am ZIS-IMP Modul benötigt. Hinweis: Für DCF Telegrammnebenuhren fast Bedeutung (nur Menü F8). © Bosch Sicherheitssysteme GmbH 99 von 124 A5.7... -
Seite 100: Anschluss Von Dcf Telegrammnebenuhren
Uhrzeit ein. Hinweis: DCF Telegrammnebenuhren und normale Nebenuhren können auch gemischt werden. Die Stromaufnahme pro Uhr beträgt bei einer Spannung von 12 - 60 V ca. 10 mA. © Bosch Sicherheitssysteme GmbH 100 von 124 A5.7... -
Seite 101: Anschluss Analoge Nebenuhren
Wenn die Zeit der Nebenuhren vorgeht wartet das ZIS-IMP Modul. Wenn die Zeit der Nebenuhren nachgeht stellt das ZIS-IMP Modul vor. Bei digitalen Nebenuhren ist genauso zu verfahren, wie bei den analogen Nebenuhren. © Bosch Sicherheitssysteme GmbH 101 von 124 A5.7... -
Seite 102: Konfigurationsparameter (Z.b.: Einstellen Der Linienzeit, Impulsart Usw.)
: Wie DCF Code (schaltet bei S/W Umstellung für 15 Sekunden den Takt ab, für Nulllauf) für DCF Telegrammnebenuhren DCF INV : Für sonstige Zwecke. Ist wie DCF Code, jedoch invertiert ----------- : Es wird kein Impuls ausgegeben, nur die letzte eingestellte Uhrzeit wird angezeigt. © Bosch Sicherheitssysteme GmbH 102 von 124 A5.7... -
Seite 103: Spezielles Impulsmodul
3. Über das ZIS IMP Modul mit der Taste F die Linienzeit anwählen und mit der Taste P einstellen. Hier kann die Stunde und Minute usw. einzeln ausgewählt werden. Linienzeit lässt sich hier nur vorwärts stellen. Siehe Seite 108. Die Nebenuhrlinie wird in der Zeit nicht gestoppt. © Bosch Sicherheitssysteme GmbH 103 von 124 A5.7... -
Seite 104: Setupmenü Dst (Sommerzeitumstelltermine) Nur Ab Software Prod2 Bw241
Winter zur Sommerzeit. Keine Umstellung bei setzen des Monats auf = 00. Istzustand: s = Sommer oder w = Winter. 1025 04 Sommer zur Winterzeit. Hinweis! Umstellung wird immer auf den Sonntag gerechnet. © Bosch Sicherheitssysteme GmbH 104 von 124 A5.7... -
Seite 105: Sommer/Winterzeittabelle
25-31/3 02, 25-31/10 03 +5 ½ +5.5 New Delhi +5 ¾ 5.75 Kathmandu Dhaka Bangkok Beijing, Hong Kong, Singapore, Shanghai Tokyo 10ds Sydney 1-7/4 03, 1-7/10 02, s 12ds Wellington 1-7/4 02, 24-30/9, s © Bosch Sicherheitssysteme GmbH 105 von 124 A5.7... -
Seite 106: Setupmenü Alarmgrenze
Einbauposition der Module im 19“ Rack definiert. 2/1 : Zweites Rack (19“) und Modulnummer 1. Impulsstrom Unterstromgrenze Alarmgrenze für Unterstrom (Minimalbelastung). Die Minimalbelastung kann von 0 A bis zu 1,0 A eingestellt werden. © Bosch Sicherheitssysteme GmbH 106 von 124 A5.7... -
Seite 107: Impulsstrom Überstromgrenze
: Rückimpulserkennungswert normal (Standardwert). : Rückimpulserkennungswert galvanisch getrennt (z. B: Unterzentralen oder Impulsverstärker dazwischen). Sollte der Rückimpulserkennungswert falsch gesetzt sein, so kann das ZIS MEAS Modul nicht richtig messen, es zeigt dann falsche Spannungswerte an. © Bosch Sicherheitssysteme GmbH 107 von 124 A5.7... -
Seite 108: Statusmenü Des Zis Imp Moduls
1 = MO, 2 = DI, 3 = MI, 4 = DO, 5 = FR, 6 = SA und 7 = SO, nur ab Software Prod2 BW263 FC. L0.0 ; Unterstrombegrenzung Fd. H1.1 ; Überstrombegrenzung FE. u00 ; Unterspannungsabschaltung FF. A00 / A34 ; Fehlercode bei Software BW / B. © Bosch Sicherheitssysteme GmbH 108 von 124 A5.7... -
Seite 109: Zis-Meas Messeinrichtung
Verbindung hat, wird der Erdschlussalarm ausgelöst und die rote LED leuchtet auf dem ZIS IMP Modul. Widerstandsmesswert liegt zwischen 380 bis 900 Ohm. Erdschlussgrenze ca. 23 mA. Achtung: Es darf keine plus geerdete Batterie sein, sonst Fehlermeldung im DC/DC Modul. Erdschlussmessung bei Sekunde ist nicht möglich. © Bosch Sicherheitssysteme GmbH 109 von 124 A5.7... -
Seite 110: Zis-Netzteil Stromversorgung Ac/Dc 230Vac/24Vdc
28 V, 5 A (10 oder 20 A) je nachdem welches ZIS Netzteil eingebaut ist Ausgang II: 24 V/DC, 500 mA (wird für ZIS SYNC und ZIS-Y8 genutzt) Ausgang III: 8 V/DC, 5 A © Bosch Sicherheitssysteme GmbH 110 von 124 A5.7... -
Seite 111: Konfigurationsparameter
VDC hat die ZIS Anlage komplett abschaltet wird. Um die ZIS Anlage wieder einzuschalten, muss das Netzteil an den 230 VAC Anschluss angeschlossen werden, sonst kann man die ZIS Anlage nicht einschalten. © Bosch Sicherheitssysteme GmbH 111 von 124 A5.7... -
Seite 112: Zis-Netzteil Stromversorgung Ac/Dc 230Vac/36Vdc
24 V/DC, 500 mA (wird für ZIS SYNC und ZIS-Y8 genutzt) Ausgang III: 8 V/DC, 5 A Hinweis: Das Netzteil besteht aus einen 12 V und 24 V Netzteil, welche in Reihe geschaltet sind. © Bosch Sicherheitssysteme GmbH 112 von 124 A5.7... -
Seite 113: Konfigurationsparameter
VDC hat die ZIS Anlage komplett abschaltet wird. Um die ZIS Anlage wieder einzuschalten, muss das Netzteil an den 230 VAC Anschluss angeschlossen werden, sonst kann man die ZIS Anlage nicht einschalten. © Bosch Sicherheitssysteme GmbH 113 von 124 A5.7... -
Seite 114: Zis-Netzteil Gleichspannungswandler 60Vdc/Dc
Wenn der Alarm nochmals kommt, wird die Leuchtdiode LED ALARM wieder eingeschaltet. Technische Daten Eingangsspannung: 60 V/DC Ausgang I: wird nicht verwendet (Linienspannung) Ausgang II: 24 V/DC, 500 mA (wird für ZIS SYNC und ZIS-Y8 genutzt) Ausgang III: 8 V/DC, 2,8 A © Bosch Sicherheitssysteme GmbH 114 von 124 A5.7... -
Seite 115: Konfigurationsparameter
Batterie darf nicht plus geerdet sein, wenn das Messmodul eingebaut ist. Wenn die Batterie plus geerdete und das Messmodul eingebaut ist, kommt die rote LED im DC/DC Modul und lässt sich nicht löschen. © Bosch Sicherheitssysteme GmbH 115 von 124 A5.7... -
Seite 116: Zis-Netzteil Gleichspannungswandler 48Vdc/Dc
Wenn der Alarm nochmals kommt, wird die Leuchtdiode LED ALARM wieder eingeschaltet. Technische Daten Eingangsspannung: 48 V/DC Ausgang I: wird nicht verwendet (Linienspannung) Ausgang II: 24 V/DC, 500 mA (wird für ZIS SYNC und ZIS-Y8 genutzt) Ausgang III: 8 V/DC, 2,8 A © Bosch Sicherheitssysteme GmbH 116 von 124 A5.7... -
Seite 117: Konfigurationsparameter
Batterie darf nicht plus geerdet sein, wenn das Messmodul eingebaut ist. Wenn die Batterie plus geerdete und das Messmodul eingebaut ist, kommt die rote LED im DC/DC Modul und lässt sich nicht löschen. © Bosch Sicherheitssysteme GmbH 117 von 124 A5.7... -
Seite 118: Zis-Netzteil Gleichspannungswandler 36Vdc/Dc
Wenn der Alarm nochmals kommt, wird die Leuchtdiode LED ALARM wieder eingeschaltet. Technische Daten Eingangsspannung: 36 V/DC Ausgang I: wird nicht verwendet (Linienspannung) Ausgang II: 24 V/DC, 500 mA (wird für ZIS SYNC und ZIS-Y8 genutzt) Ausgang III: 8 V/DC, 2,8 A © Bosch Sicherheitssysteme GmbH 118 von 124 A5.7... -
Seite 119: Konfigurationsparameter
Batterie darf nicht plus geerdet sein, wenn das Messmodul eingebaut ist. Wenn die Batterie plus geerdete und das Messmodul eingebaut ist, kommt die rote LED im DC/DC Modul und lässt sich nicht löschen. © Bosch Sicherheitssysteme GmbH 119 von 124 A5.7... -
Seite 120: Zis-Netzteil Gleichspannungswandler 24Vdc/Dc
Wenn der Alarm nochmals kommt, wird die Leuchtdiode LED ALARM wieder eingeschaltet. Technische Daten Eingangsspannung: 24 V/DC Ausgang I: wird nicht verwendet (Linienspannung) Ausgang II: 24 V/DC, 500 mA (wird für ZIS SYNC und ZIS-Y8 genutzt) Ausgang III: 8 V/DC, 2,8 A © Bosch Sicherheitssysteme GmbH 120 von 124 A5.7... -
Seite 121: Konfigurationsparameter
Batterie darf nicht plus geerdet sein, wenn das Messmodul eingebaut ist. Wenn die Batterie plus geerdete und das Messmodul eingebaut ist, kommt die rote LED im DC/DC Modul und lässt sich nicht löschen. © Bosch Sicherheitssysteme GmbH 121 von 124 A5.7... -
Seite 122: Zis-Batt Notstromversorgung
Die ZIS BATT Notstromversorgung für das 230VAC/36VDC Netzteil hat 20 Ah (3HE) und 6 Blöcke je 12 V/10 Ah. Allgemeiner Hinweis für die Lebensdauer der Akkus. Die Akkus sollten nach circa 5 Jahren getauscht werden, damit die Funktion der Anlage voll gewährleistet wird. © Bosch Sicherheitssysteme GmbH 122 von 124 A5.7... - Seite 123 Zeitinformationssystem ZIS © Bosch Sicherheitssysteme GmbH 123 von 124 A5.7...
-
Seite 124: Fragen? / Kontakte
Verfügung. Schreiben Sie uns, rufen Sie uns an, schicken Sie uns ein Fax oder eine E-Mail, wir helfen Ihnen gerne weiter. BOSCH Sicherheitssysteme GmbH Info- Service zum Nulltarif: Telefon 0800 7000444 Telefax 0800 7000888 Robert-Bosch-Ring 5 D-85630 Grasbrunn Info.service@de.bosch.de http://www.bosch-sicherheitssysteme.de/ © Bosch Sicherheitssysteme GmbH 124 von 124 A5.7...
