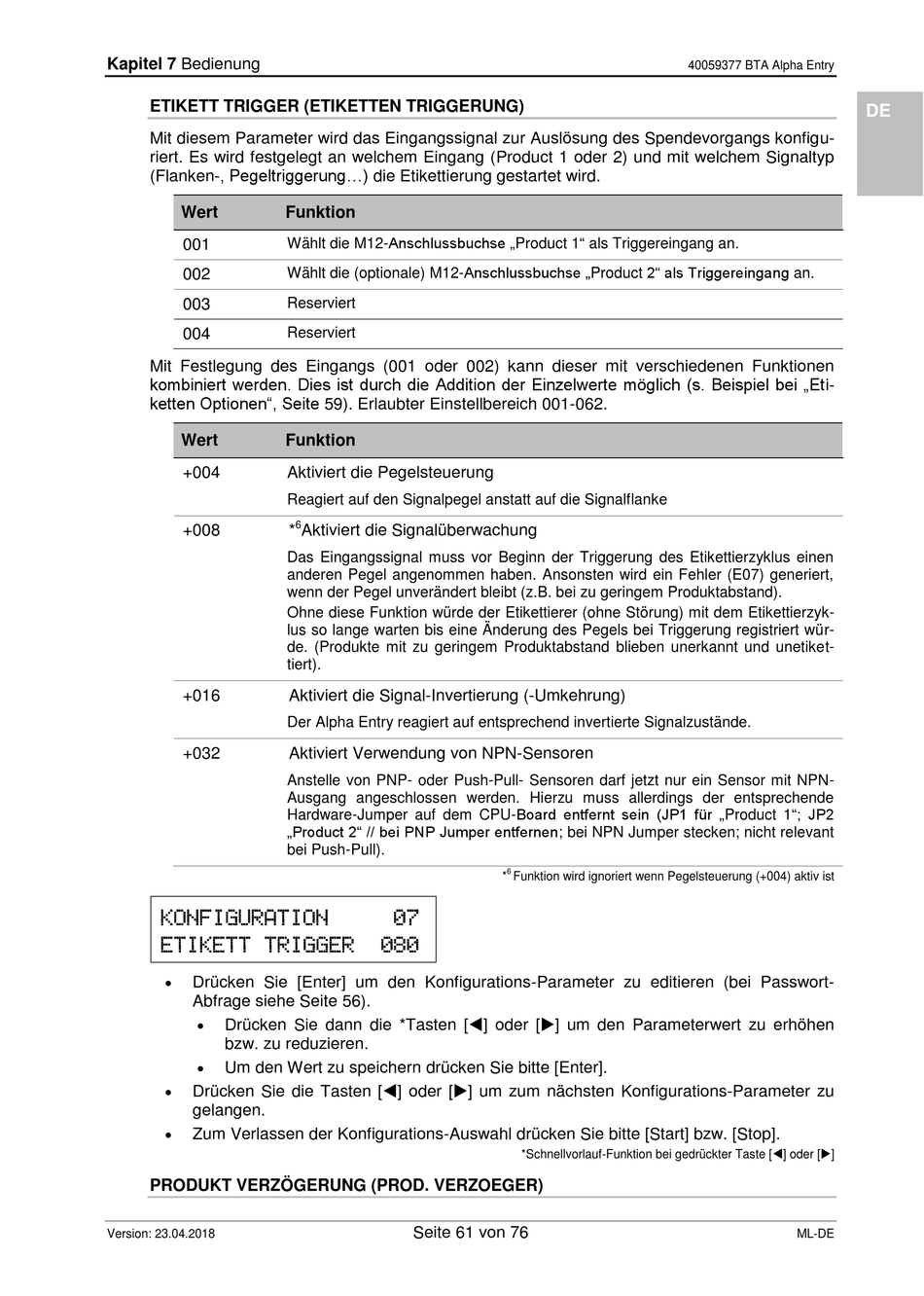

Kapitel 7 Bedienung

ETIKETT TRIGGER (ETIKETTEN TRIGGERUNG)

Mit diesem Parameter wird das Eingangssignal zur Auslösung des Spendevorgangs konfigu-
riert. Es wird festgelegt an welchem Eingang (Product 1 oder 2) und mit welchem Signaltyp
(Flanken-, Pegeltriggerung...) die Etikettierung gestartet wird.
Wert
001
002
003
004
Mit Festlegung des Eingangs (001 oder 002) kann dieser mit verschiedenen Funktionen
kombiniert werden. Dies ist durch die Addition der Einzelwerte möglich (s. Beispiel bei „Eti-
ketten Optionen", Seite 59). Erlaubter Einstellbereich 001-062.
Wert
+004
+008
+016
+032

Drücken Sie [Enter] um den Konfigurations-Parameter zu editieren (bei Passwort-
Abfrage siehe Seite 56).

Drücken Sie dann die *Tasten [] oder [] um den Parameterwert zu erhöhen
bzw. zu reduzieren.

Um den Wert zu speichern drücken Sie bitte [Enter].

Drücken Sie die Tasten [] oder [] um zum nächsten Konfigurations-Parameter zu
gelangen.

Zum Verlassen der Konfigurations-Auswahl drücken Sie bitte [Start] bzw. [Stop].
PRODUKT VERZÖGERUNG (PROD. VERZOEGER)
Version: 23.04.2018
Funktion
Wählt die M12-Anschlussbuchse „Product 1" als Triggereingang an.
Wählt die (optionale) M12-Anschlussbuchse „Product 2" als Triggereingang an.
Reserviert
Reserviert
Funktion
Aktiviert die Pegelsteuerung
Reagiert auf den Signalpegel anstatt auf die Signalflanke
6
* Aktiviert die Signalüberwachung
Das Eingangssignal muss vor Beginn der Triggerung des Etikettierzyklus einen
anderen Pegel angenommen haben. Ansonsten wird ein Fehler (E07) generiert,
wenn der Pegel unverändert bleibt (z.B. bei zu geringem Produktabstand).
Ohne diese Funktion würde der Etikettierer (ohne Störung) mit dem Etikettierzyk-
lus so lange warten bis eine Änderung des Pegels bei Triggerung registriert wür-
de. (Produkte mit zu geringem Produktabstand blieben unerkannt und unetiket-
tiert).
Aktiviert die Signal-Invertierung (-Umkehrung)
Der Alpha Entry reagiert auf entsprechend invertierte Signalzustände.
Aktiviert Verwendung von NPN-Sensoren
Anstelle von PNP- oder Push-Pull- Sensoren darf jetzt nur ein Sensor mit NPN-
Ausgang angeschlossen werden. Hierzu muss allerdings der entsprechende
Hardware-Jumper auf dem CPU-Board entfernt sein (JP1 für „Product 1"; JP2
„Product 2" // bei PNP Jumper entfernen; bei NPN Jumper stecken; nicht relevant
bei Push-Pull).
Seite 61 von 76
6
* Funktion wird ignoriert wenn Pegelsteuerung (+004) aktiv ist
*Schnellvorlauf-Funktion bei gedrückter Taste [] oder []
