Монтаж И Позиционирование Датчика Этикеток - Weber Alpha Entry Originalbetriebsanleitung

Глава 6 Монтаж и ввод в экплуатацию
Монтаж и позиционирование датчика этикеток
Датчик этикеток распознает переход от интервала между этикетками и самими
этикетками. Он отвечает за остановку этикетки у накладывающей кромки в точности
повторяемым образом.
№
1
2
Указание к позиционированию
Во избежание возможных проблем с распознаванием во время калибровки (см. стр. 41)
датчик необходимо сдвинуть в максимально свободную область (при наличии печати)
этикетки. Точка распознавания датчика обозначена двумя стрелками на корпусе
датчика. Таким образом могут быть исключены сообщения о неисправности,
вызываемые переходом со светлых на темные участки в зоне печати. При
использовании высечной этикетки фотоячейки должны быть смещены к «наиболее
прямому» краю этикетки (в поперечном направлении).
Условия
 Накладывающая
пластины», стр. 29).
 Навесные
принадлежности).
Необходимые вспомогательные средства
 Инструменты
Инструкция
Порядок установки датчика этикеток.
Шаг
1
2
Версия: 23.04.2018
Обозначение
ВИНТ ДЕРЖАТЕЛЯ ДАТЧИКА
ВИНТ КРЕПЛЕНИЯ ДАТЧИКА
пластина установлена
детали и датчик
Процедура
Закрепите датчик этикеток винтом № 2 (см. Рис. 6-4) на держателе
датчика.
Установите держатель датчика с помощью входящих в комплект винтов
и гаек (см. Рис. 6-4, № 1).
Датчик этикеток перемещается по продольным отверстиям держателя.
Страница 33 из 76

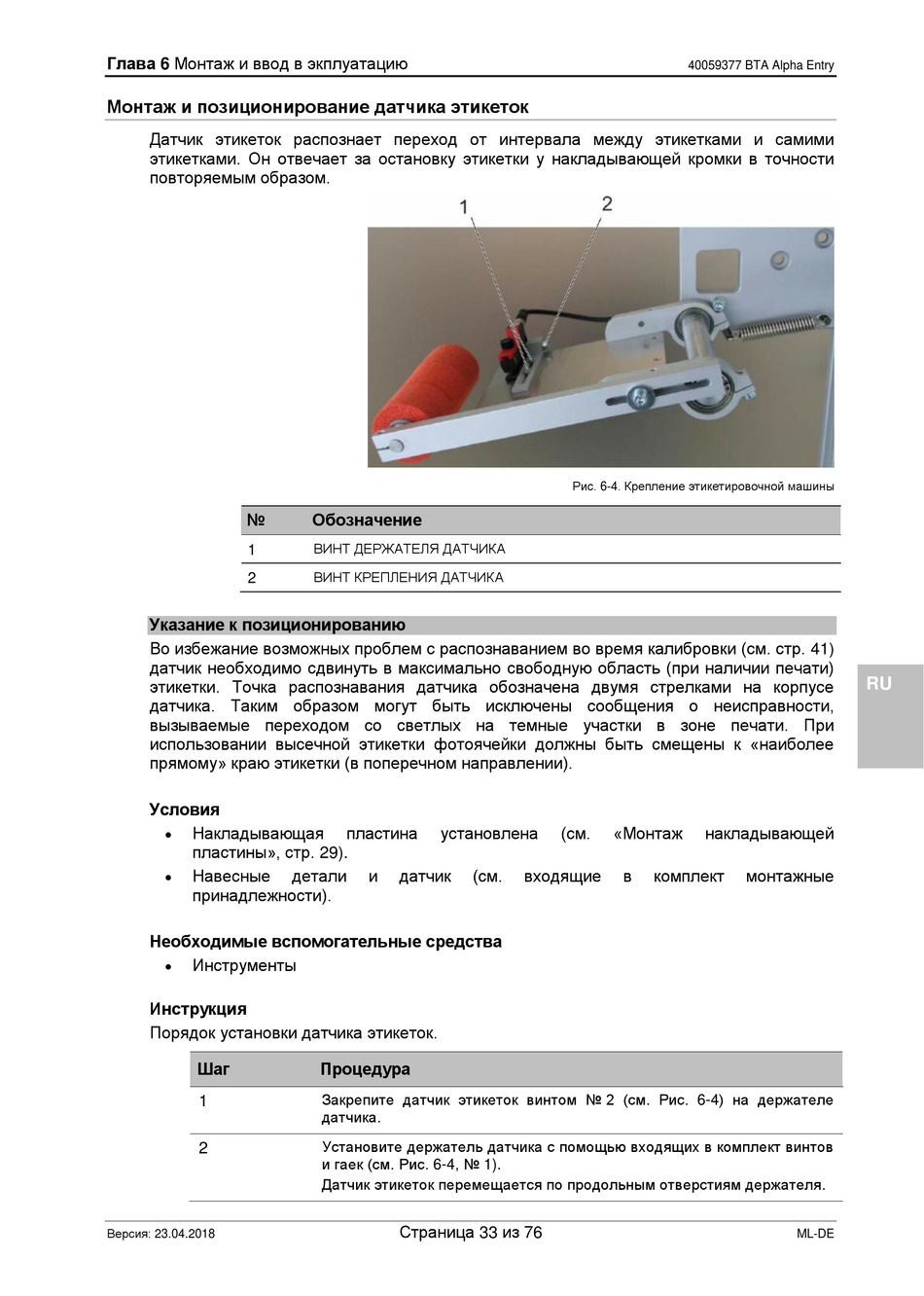

Рис. 6-4. Крепление этикетировочной машины
(см. «Монтаж
(см. входящие в
40059377 BTA Alpha Entry
накладывающей
комплект монтажные
