Kapitel 6 Montage und Erstinbetriebnahme

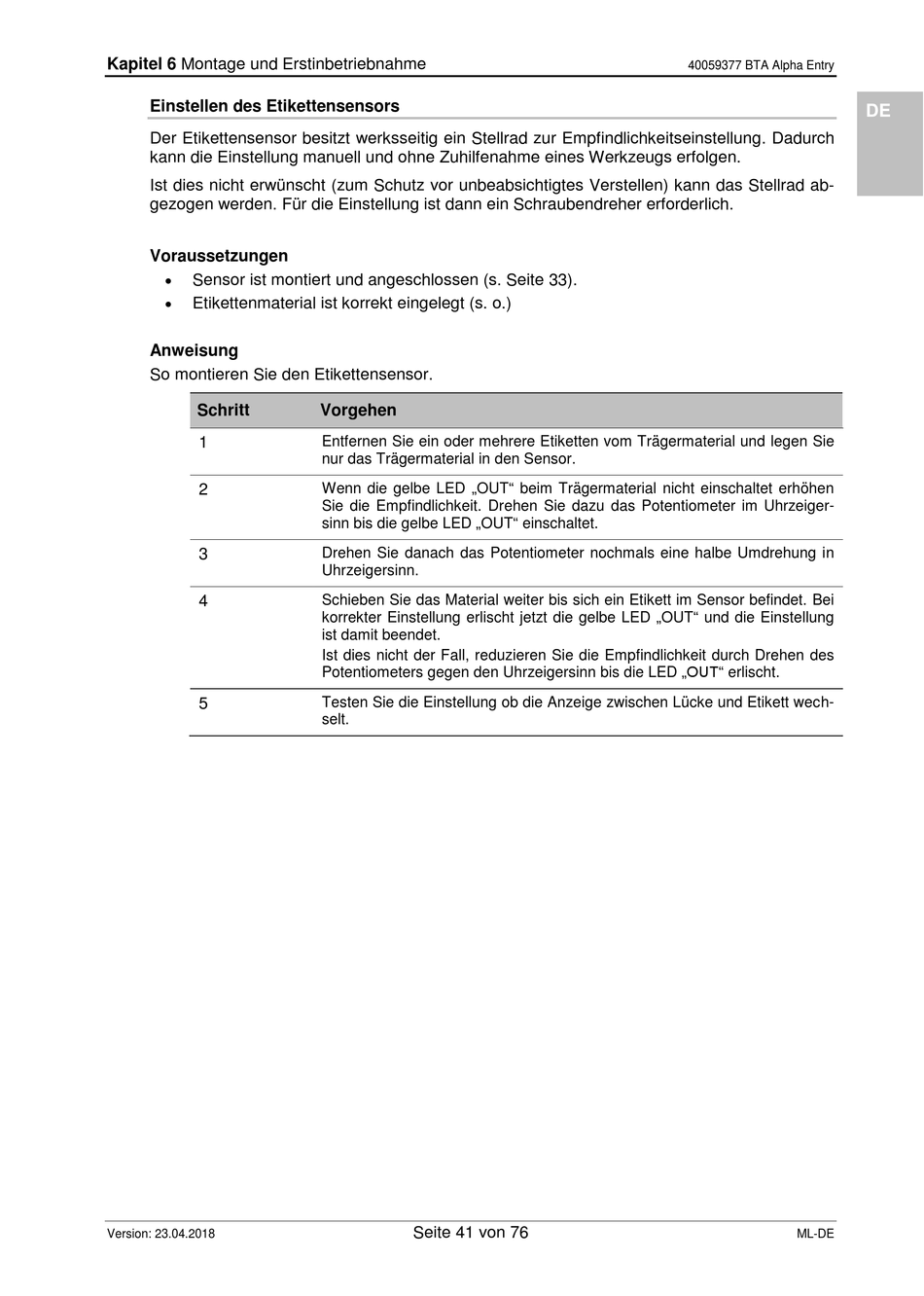

Einstellen des Etikettensensors

Der Etikettensensor besitzt werksseitig ein Stellrad zur Empfindlichkeitseinstellung. Dadurch
kann die Einstellung manuell und ohne Zuhilfenahme eines Werkzeugs erfolgen.
Ist dies nicht erwünscht (zum Schutz vor unbeabsichtigtes Verstellen) kann das Stellrad ab-
gezogen werden. Für die Einstellung ist dann ein Schraubendreher erforderlich.
Voraussetzungen

Sensor ist montiert und angeschlossen (s. Seite 33).

Etikettenmaterial ist korrekt eingelegt (s. o.)
Anweisung
So montieren Sie den Etikettensensor.
Schritt
1
2
3
4
5
Version: 23.04.2018
Vorgehen
Entfernen Sie ein oder mehrere Etiketten vom Trägermaterial und legen Sie
nur das Trägermaterial in den Sensor.
Wenn die gelbe LED „OUT" beim Trägermaterial nicht einschaltet erhöhen
Sie die Empfindlichkeit. Drehen Sie dazu das Potentiometer im Uhrzeiger-
sinn bis die gelbe LED „OUT" einschaltet.
Drehen Sie danach das Potentiometer nochmals eine halbe Umdrehung in
Uhrzeigersinn.
Schieben Sie das Material weiter bis sich ein Etikett im Sensor befindet. Bei
korrekter Einstellung erlischt jetzt die gelbe LED „OUT" und die Einstellung
ist damit beendet.
Ist dies nicht der Fall, reduzieren Sie die Empfindlichkeit durch Drehen des
Potentiometers gegen den Uhrzeigersinn bis die LED „OUT" erlischt.
Testen Sie die Einstellung ob die Anzeige zwischen Lücke und Etikett wech-
selt.
