Chapitre 6 Montage et première mise en service
Raccordement « écran »
DE
DE
GB
GB
FR
Interface E/S
NL
L'interface E/S permet le raccordement à une commande (API) du client. Le raccordement
s'effectue via une douille à bride M12 8 pôles.
La BROCHE 4 ne sert pas au déclenchement externe mais a la même fonction que la touche
[Start] du panneau HMI. Un signal active le mode d'étiquetage et acquitte éventuellement les
messages d'erreur (réglage usine).
IT
ES
(affectation des broches : vue de
RU
Si le mode d'étiquetage doit être arrêté via le signal Remote ou que le signal doit être
paramétré avec une fonction marche/arrêt alternée, un technicien de maintenance doit
alors régler le paramètre 002 du menu Configuration sur 9 (arrêt) ou 25 (marche/arrêt).
(réglage usine = 17).
Pièces
de
re-
chang
e
Version : 23/04/2018
L'Alpha Entry peut être équipée en option d'un écran HMI.
L'écran consiste en un écran LCD, 5 touches et 2 LED de statut. Il
comprend un câble de raccordement avec une fiche industrielle
M12 5 pôles.
Brancher le câble de l'écran sur le raccordement « écran » (voir
Fig. 6-6, n° 1).

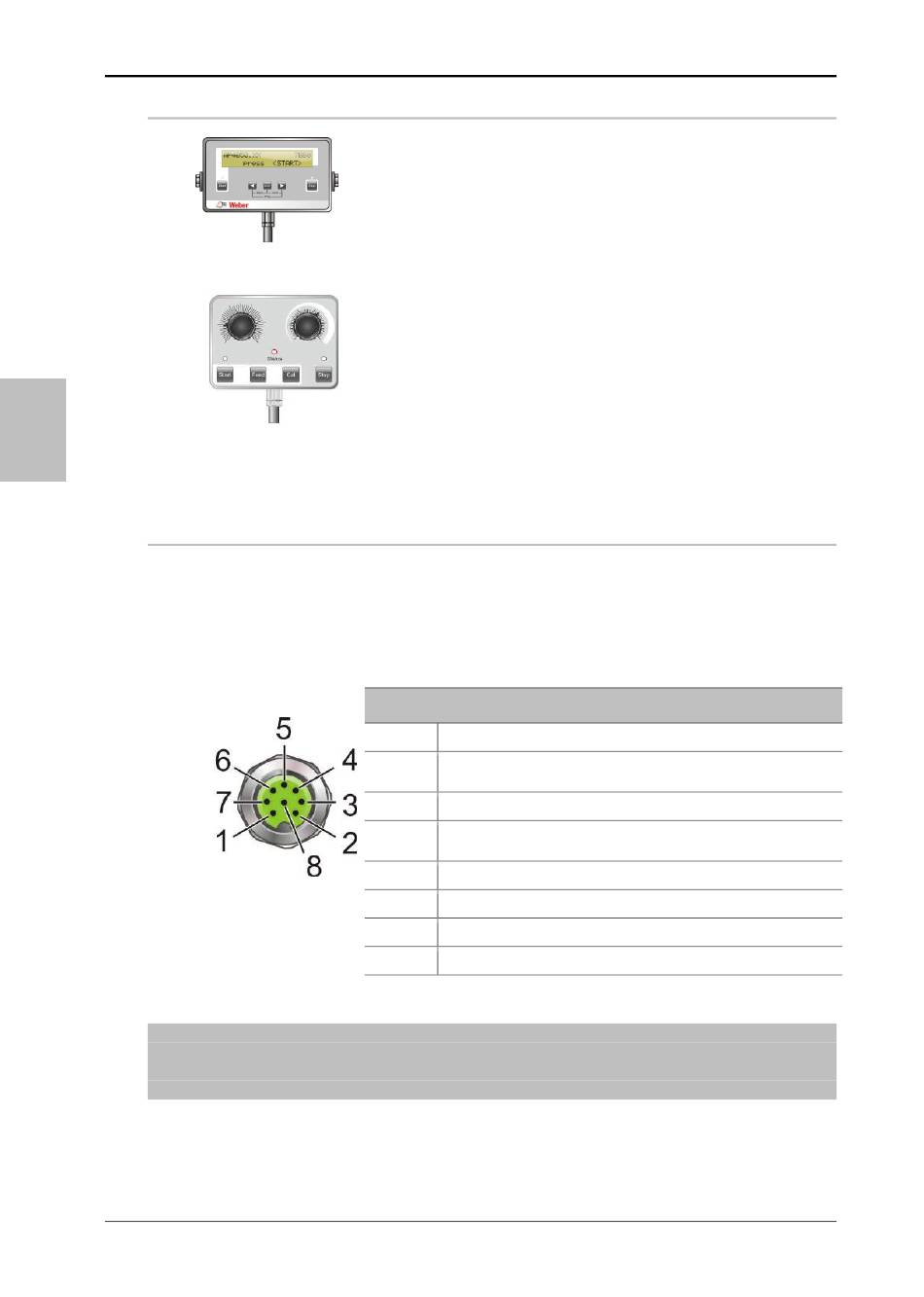

Fig. 6-7 : Écran HMI
L'Alpha Entry peut aussi être équipée à la place d'un panneau
HMI optionnel.
Le régulateur gauche sert à régler la vitesse d'avance et le régula-
teur droit la position de l'étiquette par rapport à la plaque de distri-
bution. Le panneau HMI comporte en outre 4 touches et 2 LED de
statut.
Brancher le câble du panneau sur le raccordement « écran » (voir
Fig. 6-8 : Panneau HMI
Fig. 6-6, n° 1).
Fig. 6-9 : Douille à bride 8 pôles
l'extérieur)
Broche Fonction
1
S : READY, (N.O.) MAX. 200 MA, MAX. 30 V
2
S : AVERTISSEMENT PRELIMINAIRE DE FIN D'ETIQUETTE,
(N.O.) MAX. 200 MA, MAX. 30 V
3
S : SYNC, (N.O.) MAX. 200 MA, MAX. 30 V
4
E : REMOTE START MAX. 10 MA, LOW < 3 V CC, HIGH >
15 V CC
5
E : COM
6
S : COM
7
+24 V (P24)
8
0 V CONTRE LA TERRE
Page 36 de 76
40059377 BTA Alpha Entry
S = signal de sortie / E = signal d'entrée
