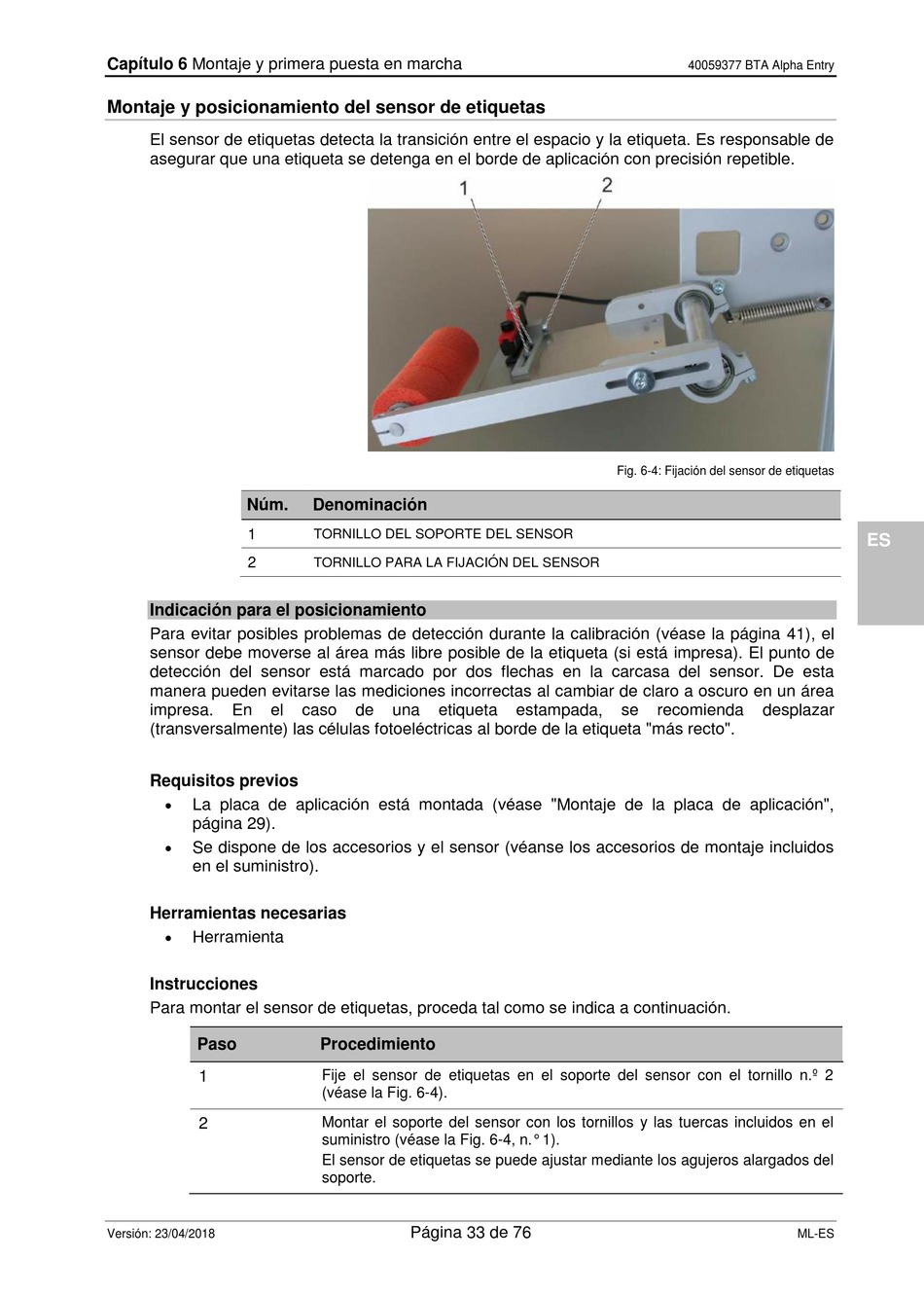

Montaje Y Posicionamiento Del Sensor De Etiquetas - Weber Alpha Entry Originalbetriebsanleitung

Capítulo 6 Montaje y primera puesta en marcha

Montaje y posicionamiento del sensor de etiquetas

El sensor de etiquetas detecta la transición entre el espacio y la etiqueta. Es responsable de
asegurar que una etiqueta se detenga en el borde de aplicación con precisión repetible.
Núm.
1
2
Indicación para el posicionamiento
Para evitar posibles problemas de detección durante la calibración (véase la página 41), el
sensor debe moverse al área más libre posible de la etiqueta (si está impresa). El punto de
detección del sensor está marcado por dos flechas en la carcasa del sensor. De esta
manera pueden evitarse las mediciones incorrectas al cambiar de claro a oscuro en un área
impresa. En el
(transversalmente) las células fotoeléctricas al borde de la etiqueta "más recto".
Requisitos previos

La placa de aplicación está montada (véase "Montaje de la placa de aplicación",
página 29).

Se dispone de los accesorios y el sensor (véanse los accesorios de montaje incluidos
en el suministro).
Herramientas necesarias

Herramienta
Instrucciones
Para montar el sensor de etiquetas, proceda tal como se indica a continuación.
Paso
1
2
Versión: 23/04/2018
Denominación
TORNILLO DEL SOPORTE DEL SENSOR
TORNILLO PARA LA FIJACIÓN DEL SENSOR
caso de una etiqueta
Procedimiento
Fije el sensor de etiquetas en el soporte del sensor con el tornillo n.º 2
(véase la Fig. 6-4).
Montar el soporte del sensor con los tornillos y las tuercas incluidos en el
suministro (véase la Fig. 6-4, n.° 1).
El sensor de etiquetas se puede ajustar mediante los agujeros alargados del
soporte.
Página 33 de 76
40059377 BTA Alpha Entry
Fig. 6-4: Fijación del sensor de etiquetas
estampada, se recomienda
DE
GB
FR
ES
RU
desplazar
ML-ES
