Глава 6 Монтаж и ввод в экплуатацию

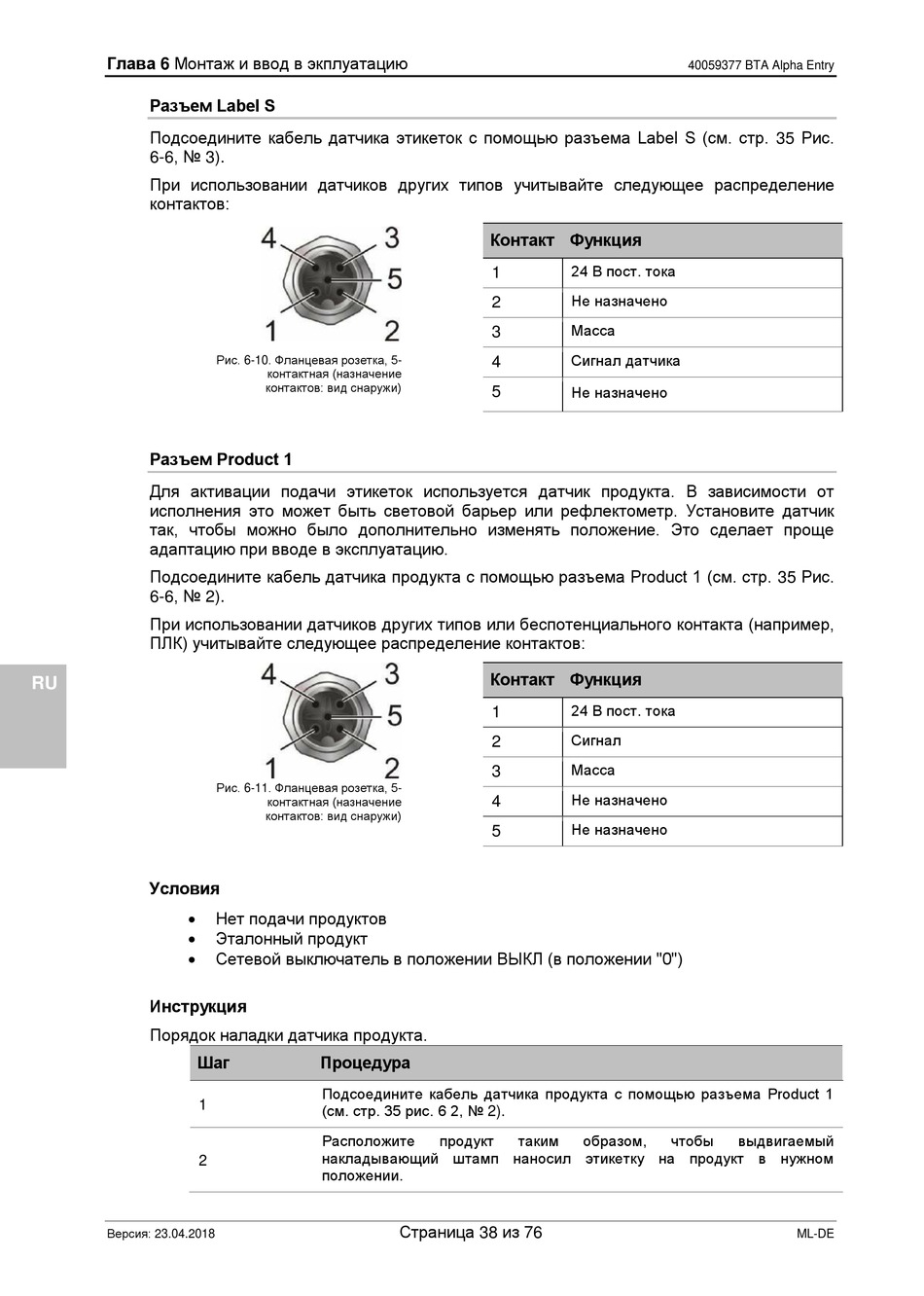

Разъем Label S
DE DE
Подсоедините кабель датчика этикеток с помощью разъема Label S (см. стр. 35 Рис.
6-6, № 3).
При использовании датчиков других типов учитывайте следующее распределение
контактов:
GB GB
FR FR
Разъем Product 1
Для активации подачи этикеток используется датчик продукта. В зависимости от
исполнения это может быть световой барьер или рефлектометр. Установите датчик
так, чтобы можно было дополнительно изменять положение. Это сделает проще
NL
адаптацию при вводе в эксплуатацию.
Подсоедините кабель датчика продукта с помощью разъема Product 1 (см. стр. 35 Рис.
6-6, № 2).
При использовании датчиков других типов или беспотенциального контакта (например,
ПЛК) учитывайте следующее распределение контактов:
RU
ES
Условия
RU
Инструкция
Порядок наладки датчика продукта.
Запас
ные
части
Версия: 23.04.2018
Рис. 6-10. Фланцевая розетка, 5-
контактная (назначение
контактов: вид снаружи)
Рис. 6-11. Фланцевая розетка, 5-
контактная (назначение
контактов: вид снаружи)

Нет подачи продуктов

Эталонный продукт

Сетевой выключатель в положении ВЫКЛ (в положении "0")
Шаг Процедура
Подсоедините кабель датчика продукта с помощью разъема Product 1
1
(см. стр. 35 рис. 6 2, № 2).
Расположите
накладывающий штамп наносил этикетку на продукт в нужном
2
положении.
Контакт Функция
24 В пост. тока
1
Не назначено
2
Масса
3
Сигнал датчика
4
5 Не назначено
Контакт Функция
24 В пост. тока
1
Сигнал
2
Масса
3
Не назначено
4
Не назначено
5
продукт таким
Страница 38 из 76
40059377 BTA Alpha Entry
образом, чтобы выдвигаемый
