Глава 6 Монтаж и ввод в экплуатацию
Размещение этикетировочной машины
DE DE



GB GB


Установка этикетировочной машины
FR FR
Монтаж системы на устройства клиента
При монтаже системы на устройства клиента необходимо учитывать не только вес, но
и кинетические усилия (при подаче этикеток и т.п.). Ниже приведена плита основания с
крепежными точками для стандартных держателей.
Соблюдайте при монтаже все пункты из «Размещение этикетировочной машины» на
стр. 28.
NL
RU
ES
RU




Запас
ные

части

Версия: 23.04.2018
Этикетировочная машина не должна касаться своей накладывающей пластиной
продукта (расстояние 2–3 мм).
Накладывающая пластина должна быть расположена под углом около 15° к
поверхности продукта.
Монтажное положение должно обеспечивать достаточную возможность для
доступа оператора и техника по обслуживанию. В частности, сетевой
штекер/разъединитель должен быть легко доступен.
Следите за тем, чтобы все крепежные элементы были надежно зафиксированы.
Соблюдайте все инструкции раздела «Использование по назначению» в главе
«Инструкции по технике безопасности».
Отверстия 4 × 8 мм, 45 × 45 мм (стандартный алюминиевый профиль, 90 мм);
Резьбовые отверстия 3 × M8, 96 × 96 мм (фланец типа Proget Sistem, 55 мм);
Резьбовые отверстия 4 × M8, 80 × 80 мм (фланец типа Proget Sistem, 55 мм);
Резьбовые отверстия 4 × M10, 118 × 74 мм (фланец Rose+Krieger типа FK,
60 мм);
Резьбовые отверстия 4 × M10, 60 × 110 мм (фланец Rose+Krieger типа FSB,
60 мм);
Отверстия 4 × 9 мм, 100 × 475 мм (боковые сочленения Bluhm Weber Group для
«U-образной консоли»).

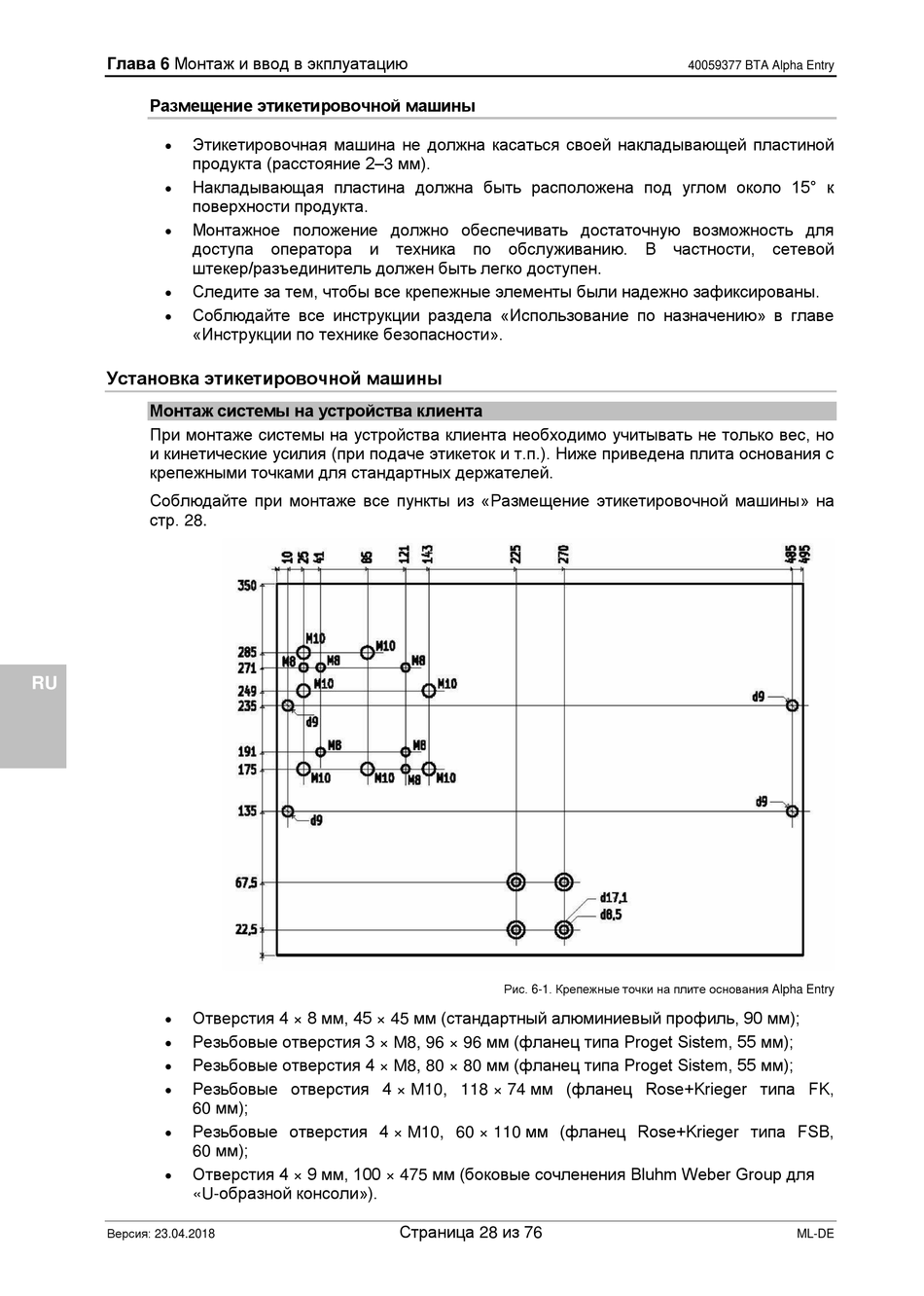

Рис. 6-1. Крепежные точки на плите основания Alpha Entry
Страница 28 из 76
40059377 BTA Alpha Entry
