Chapitre 7 Commande

Commande via le panneau HMI

DE DE
GB GB
FR
N°
1
NL
2
3
4
5
IT
6
ES
7
8
RU
9
7+8
Pièces
de
re-
chang
e
Version : 23/04/2018
Désignation
Potentiomètre m/min
Potentiomètre Adjust
LED Run
LED Status
LED Stopp
+
Le panneau HMI (voir ci-contre) dis-
pose des fonctions suivantes.

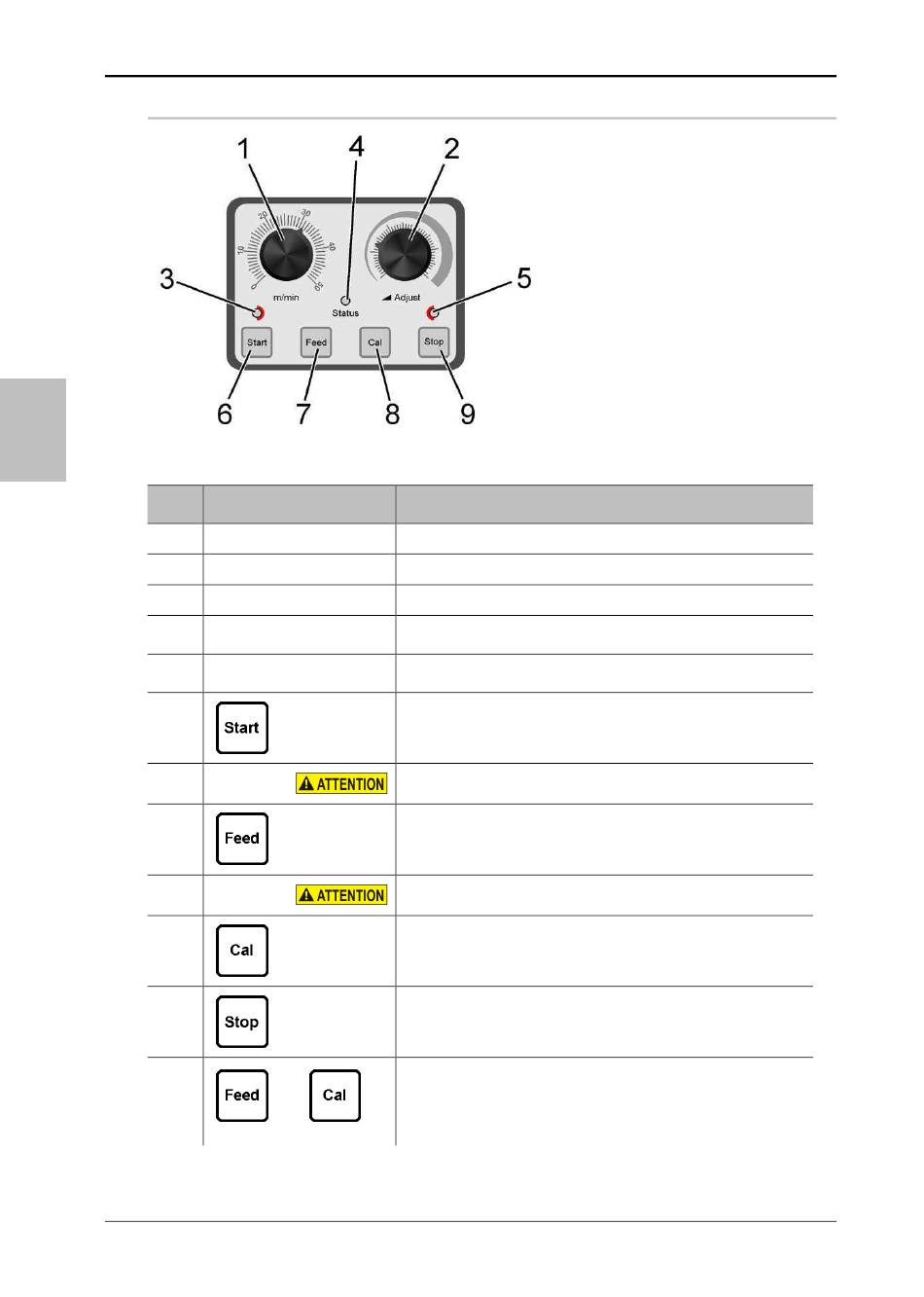

Fig. 7-2 : Panneau HMI
Description
Sert à régler la vitesse de distribution.
Sert à régler la position de l'étiquette.
S'allume en vert si l'étiqueteuse est « prête à fonctionner ».
S'allume en orange lorsque le verrouillage des touches
pour les deux potentiomètres [m/min] et [Adjust] est activé.
S'allume en rouge si l'étiqueteuse n'est pas « prête à fonc-
tionner ».
Sert à démarrer l'étiqueteuse. En cas d'actionnement, le
mode d'étiquetage est activé et les messages d'erreur
éventuels sont acquittés.
Mise en danger par des pièces mobiles.
Sert à avancer une étiquette.
Mise en danger par des pièces mobiles.
Sert à calibrer l'étiqueteuse. 3 étiquettes sont avancées et
doivent être ensuite retirées manuellement.
Sert à arrêter le mode d'étiquetage. Après actionnement de
la touche, l'étiqueteuse passe en attente.
Un appui simultané sur les touches [Feed] et [Cal] (lorsque
l'étiqueteuse est prête à fonctionner) active ou désactive le
verrouillage des touches pour les deux potentiomètres
[m/min] et [Adjust].
