Capítulo 6 Montaje y primera puesta en marcha
Conexión "Display"
DE
DE
GB
GB
FR
FR
ES

Interfaz "I/O"

La interfaz "I/O" sirve para conexión a un controlador del cliente (PLC). La conexión se
realiza a través de un casquillo de brida M12 de 8 pines.
El PIN 4 no se utiliza para la activación externa, pero tiene la misma función que la tecla
IT
[Start] del panel HMI. El modo de etiquetado se activa mediante una señal y se confirman
los posibles mensajes de error (ajuste de fábrica).
ES
pines, (asignación de pines: vista
RU
Si el modo de etiquetado debe detenerse mediante la señal a distancia o si la señal
debe parametrizarse con una función de inicio/parada cambiante, el técnico de
Piezas
servicio debe ajustar el parámetro 002 a 9 (parada) o 25 (inicio/parada) en el menú de
de
configuración. (Ajuste de fábrica = 17).
repue
sto
Versión: 23/04/2018
El Alpha Entry puede equiparse con una pantalla HMI opcional.
La pantalla incorpora un visor de cristal líquido, así como 5
teclas y 2 LED de estado. Incluye un cable de conexión con
conector industrial M12 de 5 polos.
Conecte el cable de la pantalla a la conexión "Display" (véase la
Fig. 6-6, n.° 1).

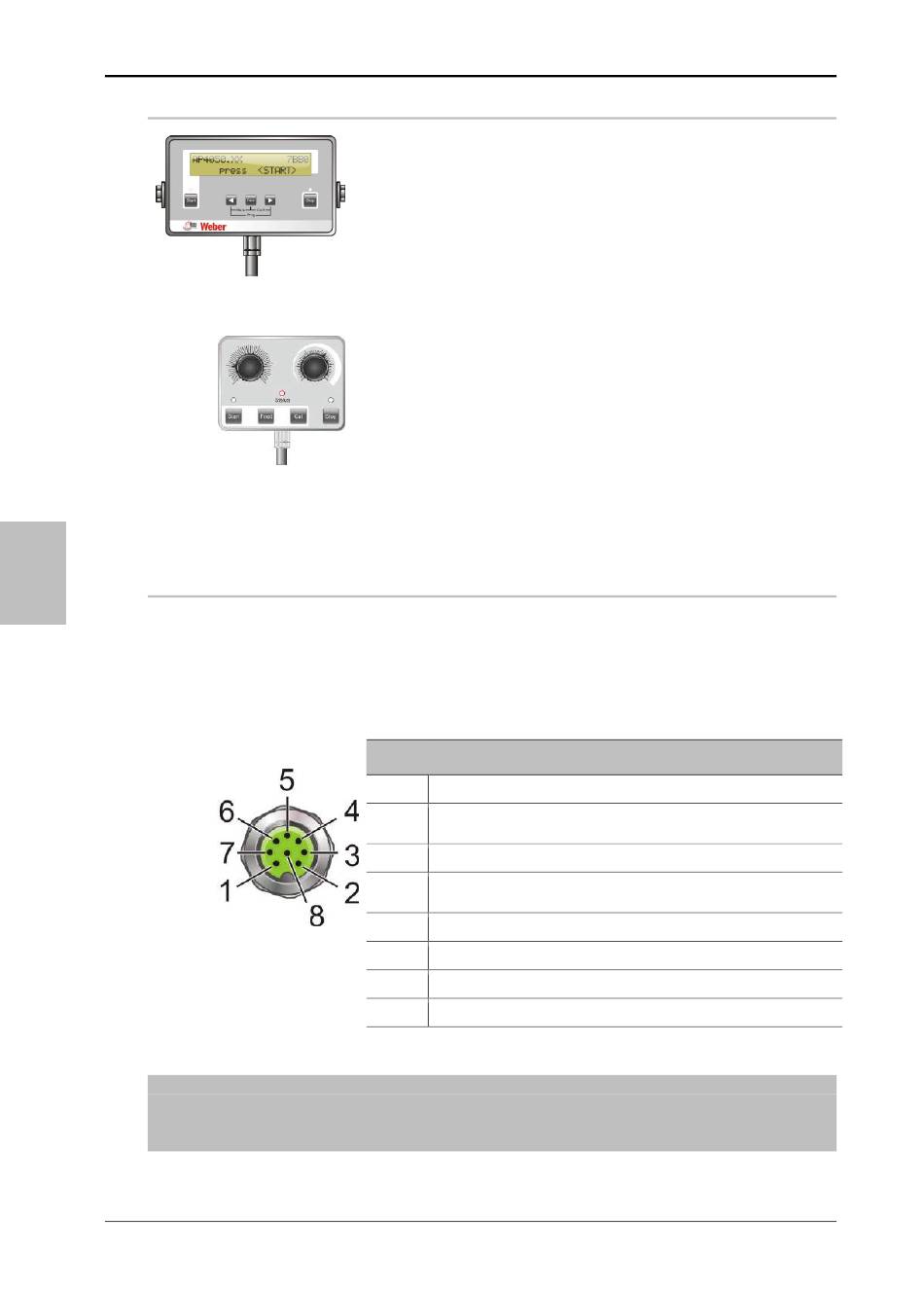

Fig. 6-7: Pantalla HMI
El Alpha Entry también puede equiparse alternativamente con un
panel HMI opcional.
El regulador izquierdo se puede utilizar para ajustar la velocidad
de avance y el regulador derecho se puede utilizar para ajustar
la posición de la etiqueta relativa a la placa de aplicación.
Además, el panel HMI dispone de 4 botones y 2 LEDs de
estado.
Conecte el cable del panel a la conexión "Display" (véase la Fig.
Fig. 6-8: Panel HMI
6-6, n.° 1).
Pin
1
2
3
4
5
Fig. 6-9: Casquillo de brida, 8
6
desde fuera)
7
8
Función
A: READY, (N.O.) MÁX. 200 MA, MÁX. 30 V
A: PREAVISO DE FIN DE ETIQUETAS, (N.O.) MÁX. 200 MA,
30 V
A: SYNC, (N.O.) MÁX. 200 MA, MÁX. 30 V
E: REMOTE START MÁX. 10 MA, LOW < 3 VCC, HIGH >
15 VCC
E: COM
A: COM
+24V (P24)
0V RESPECTO A TIERRA
Página 36 de 76
40059377 BTA Alpha Entry
A = señal de salida / E = señal de entrada
ML-ES
