Глава 6 Монтаж и ввод в экплуатацию
Необходимые вспомогательные средства
DE DE

Неподвижная накладывающая пластина
GB GB
FR FR
NL
RU
Инструкция
Порядок установки накладывающей пластины на этикетировочную машину.
ES
RU
Запас
ные
части
Версия: 23.04.2018
Инструменты

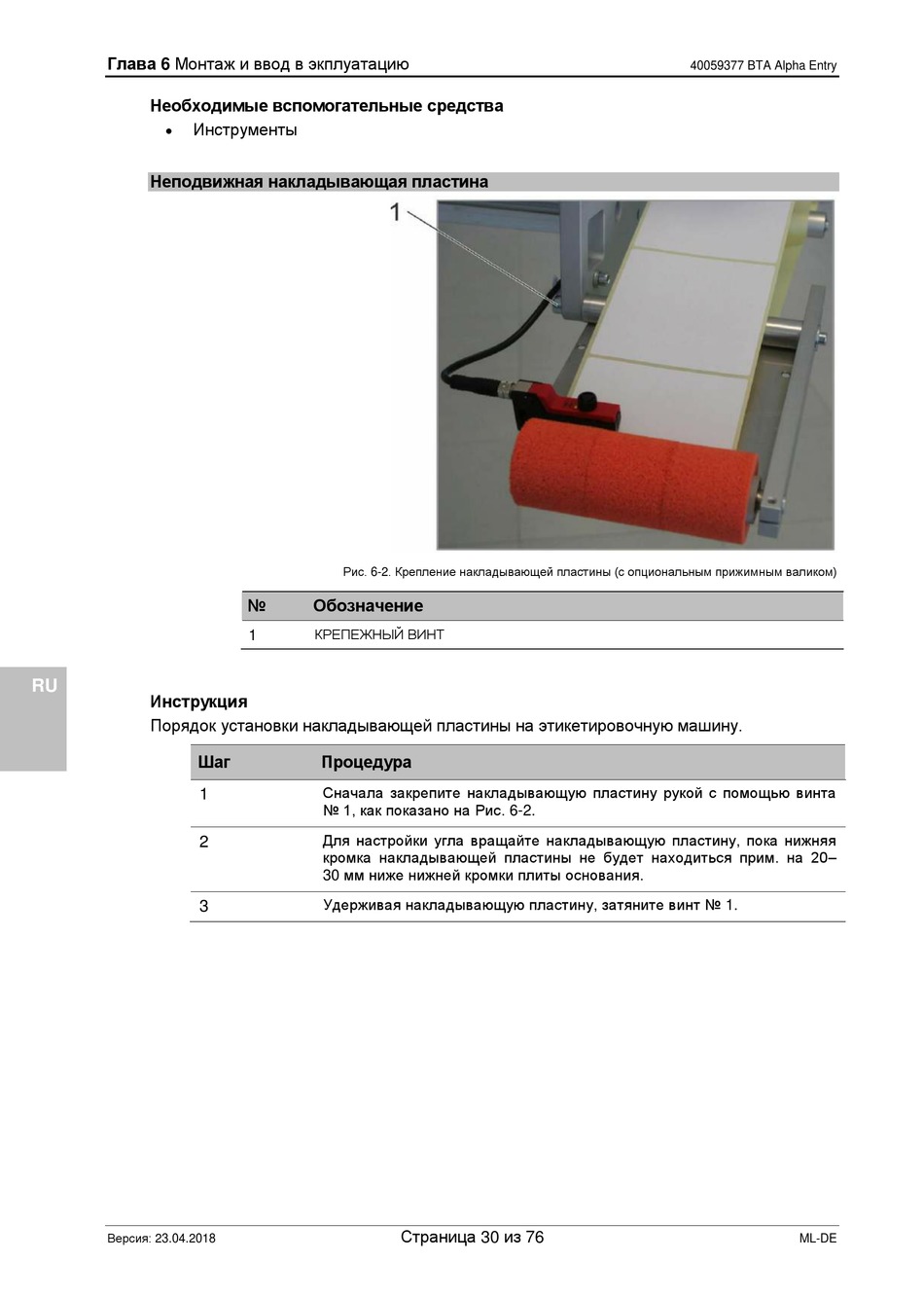

Рис. 6-2. Крепление накладывающей пластины (с опциональным прижимным валиком)
№ Обозначение
КРЕПЕЖНЫЙ ВИНТ
1
Шаг Процедура
Сначала закрепите накладывающую пластину рукой с помощью винта
1
№ 1, как показано на Рис. 6-2.
Для настройки угла вращайте накладывающую пластину, пока нижняя
2
кромка накладывающей пластины не будет находиться прим. на 20–
30 мм ниже нижней кромки плиты основания.
Удерживая накладывающую пластину, затяните винт № 1.
3
Страница 30 из 76
