Capítulo 6 Montaje y primera puesta en marcha

DE DE

Instalación de la etiquetadora
GB GB
Montaje del sistema en equipos propios del cliente
Si el sistema se monta en un equipo propio del cliente, no sólo se debe tener en cuenta el
peso, sino también las fuerzas cinéticas (debidas al avance de las etiquetas, etc.). A
continuación se muestra la placa base con puntos de fijación para los soportes estándar.
Para el montaje, tenga en cuenta todos los puntos del apartado "Colocación de la
etiquetadora" que se incluyen en la página 27.
FR FR
ES
IT
ES



RU



Piezas
de
repue
sto
Versión: 23/04/2018
Asegúrese de que todas las piezas de sujeción estén bien aseguradas.
Observe todos los puntos del apartado "Uso conforme a lo previsto", que se incluye en
el capítulo de normativas de seguridad.
4 orificios de 8 mm, 45x45 mm (perfil de aluminio estándar, 90 mm);
3 orificios roscados M8, 96x96 mm (brida de tipo Proget Sistem, 55mm);
4 orificios roscados M8, 80x80 mm (brida de tipo Proget Sistem, 55mm);
4 orificios roscados M10, 118x74 mm (brida Rose+Krieger de tipo "FK", 60mm);
4 orificios roscados M10, 60x110 mm (brida Rose+Krieger de tipo "FSB", 60mm);
4 orificios de 9 mm, 100x475 mm (articulación lateral Bluhm Weber Goup para "brazo
en U").

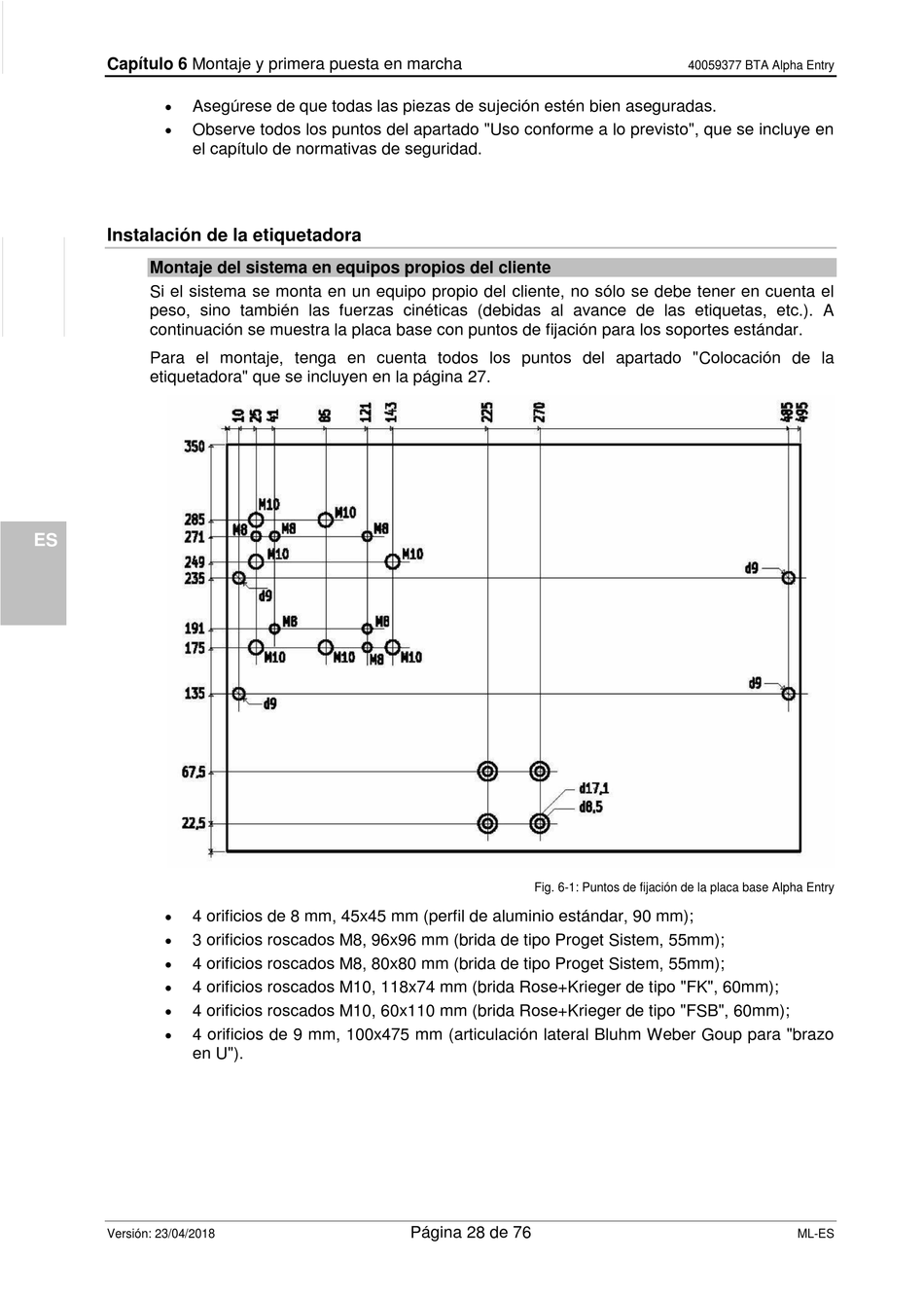

Fig. 6-1: Puntos de fijación de la placa base Alpha Entry
Página 28 de 76
40059377 BTA Alpha Entry
