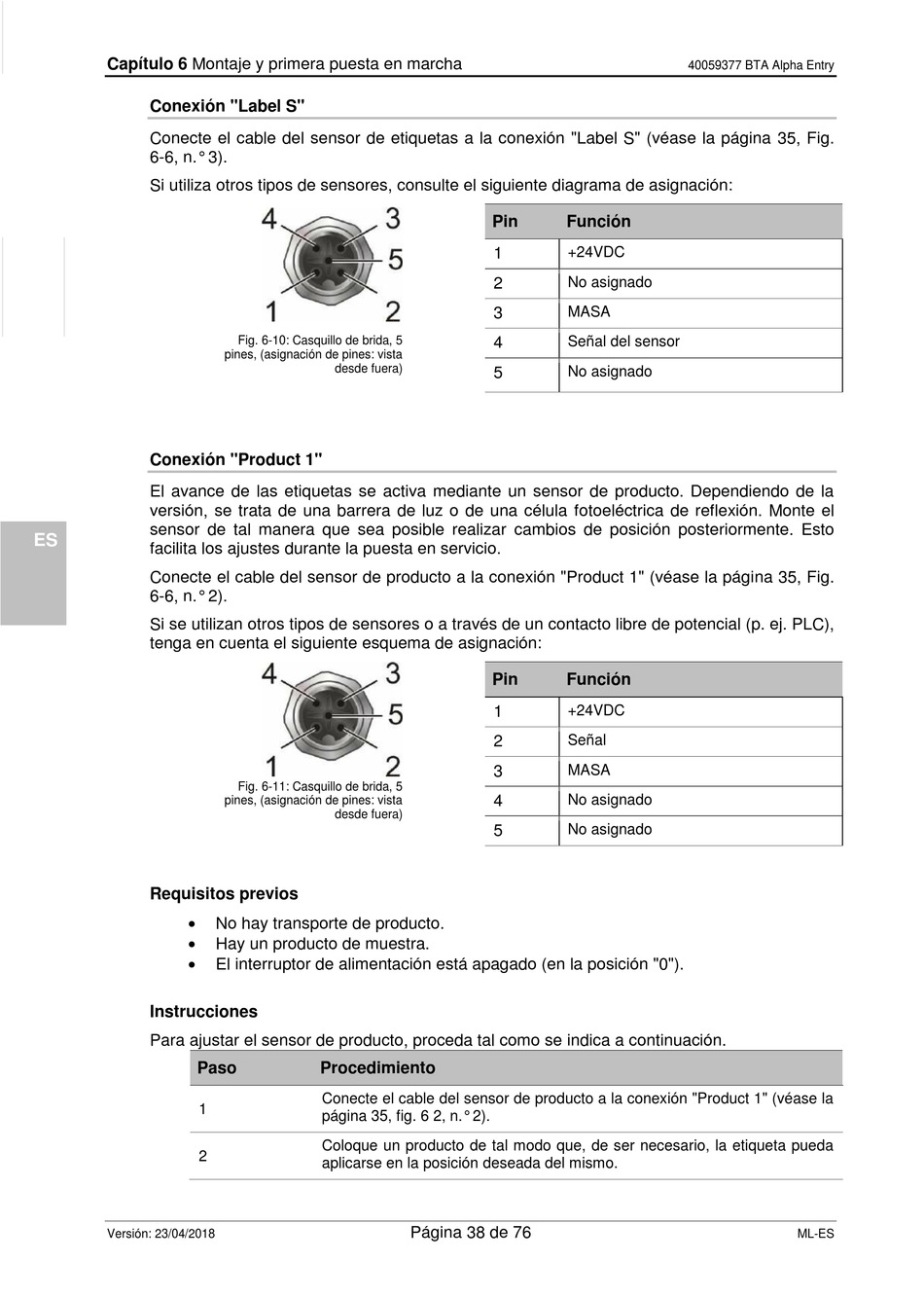

Conexión "Label S; Conexión "Product 1 - Weber Alpha Entry Originalbetriebsanleitung

Capítulo 6 Montaje y primera puesta en marcha
Conexión "Label S"
DE DE
Conecte el cable del sensor de etiquetas a la conexión "Label S" (véase la página 35, Fig.
6-6, n.° 3).
Si utiliza otros tipos de sensores, consulte el siguiente diagrama de asignación:
GB GB
FR FR
Conexión "Product 1"
El avance de las etiquetas se activa mediante un sensor de producto. Dependiendo de la
versión, se trata de una barrera de luz o de una célula fotoeléctrica de reflexión. Monte el
sensor de tal manera que sea posible realizar cambios de posición posteriormente. Esto
ES
facilita los ajustes durante la puesta en servicio.
Conecte el cable del sensor de producto a la conexión "Product 1" (véase la página 35, Fig.
6-6, n.° 2).
Si se utilizan otros tipos de sensores o a través de un contacto libre de potencial (p. ej. PLC),
tenga en cuenta el siguiente esquema de asignación:
IT
ES
Requisitos previos
RU
Instrucciones
Para ajustar el sensor de producto, proceda tal como se indica a continuación.
Piezas
de
repue
sto
Versión: 23/04/2018
Fig. 6-10: Casquillo de brida, 5
pines, (asignación de pines: vista
desde fuera)
Fig. 6-11: Casquillo de brida, 5
pines, (asignación de pines: vista
desde fuera)

No hay transporte de producto.

Hay un producto de muestra.

El interruptor de alimentación está apagado (en la posición "0").
Paso Procedimiento
Conecte el cable del sensor de producto a la conexión "Product 1" (véase la
1
página 35, fig. 6 2, n.° 2).
Coloque un producto de tal modo que, de ser necesario, la etiqueta pueda
2
aplicarse en la posición deseada del mismo.
Pin Función
1 +24VDC
2 No asignado
MASA
3
4 Señal del sensor
5 No asignado
Pin Función
1 +24VDC
2 Señal
MASA
3
4 No asignado
No asignado
5
