Positionnement de l'étiqueteuse
DE DE



GB GB


FR
Installation de l'étiqueteuse
Montage du système sur des équipements propres au client
Si le système est monté sur un équipement propre au client, il faut non seulement tenir
compte du poids, mais aussi des forces cinétiques (engendrées par l'avance des étiquettes,
etc.). Voir ci-dessous la plaque de base et ses points de fixation pour des supports standard.
NL
Lors du montage, respecter tous les points pour le « Positionnement de l'étiqueteuse » stipu-
lés à la page 28.
IT
ES
RU



Pièces

de

re-

chang
e
Version : 23/04/2018
L'étiqueteuse et sa plaque de distribution ne doivent pas entrer en contact avec le pro-
duit (distance de 2-3 mm).
La plaque de distribution doit être placée à un angle d'environ 15° par rapport à la sur-
face du produit.
La position de montage doit permettre une possibilité d'accès suffisante aux opérateurs
et techniciens de maintenance. Les connecteurs/interrupteurs secteur doivent en parti-
culier être à tout moment librement accessibles afin de pouvoir couper la tension du
secteur.
Veiller à ce que tous les éléments de fixation soient suffisamment serrés.
Respecter tous les points du paragraphe « Utilisation conforme » du chapitre Prescrip-
tions de sécurité.
4x trous 8 mm, 45x45 mm (profil aluminium standard, 90 mm) ;
3x trous taraudés M8, 96x96 mm (bride de type Proget Sistem, 55 mm) ;
4x trous taraudés M8, 80x80 mm (bride de type Proget Sistem, 55 mm) ;
4x trous taraudés M10, 118x74 mm (bride Rose+Krieger de type « FK », 60 mm) ;
4x trous taraudés M10, 60x110 mm (bride Rose+Krieger de type « FSB », 60 mm) ;
4x trous 9 mm, 100x475 mm (articulation latérale pour « bras en U » du groupe Bluhm
Weber).

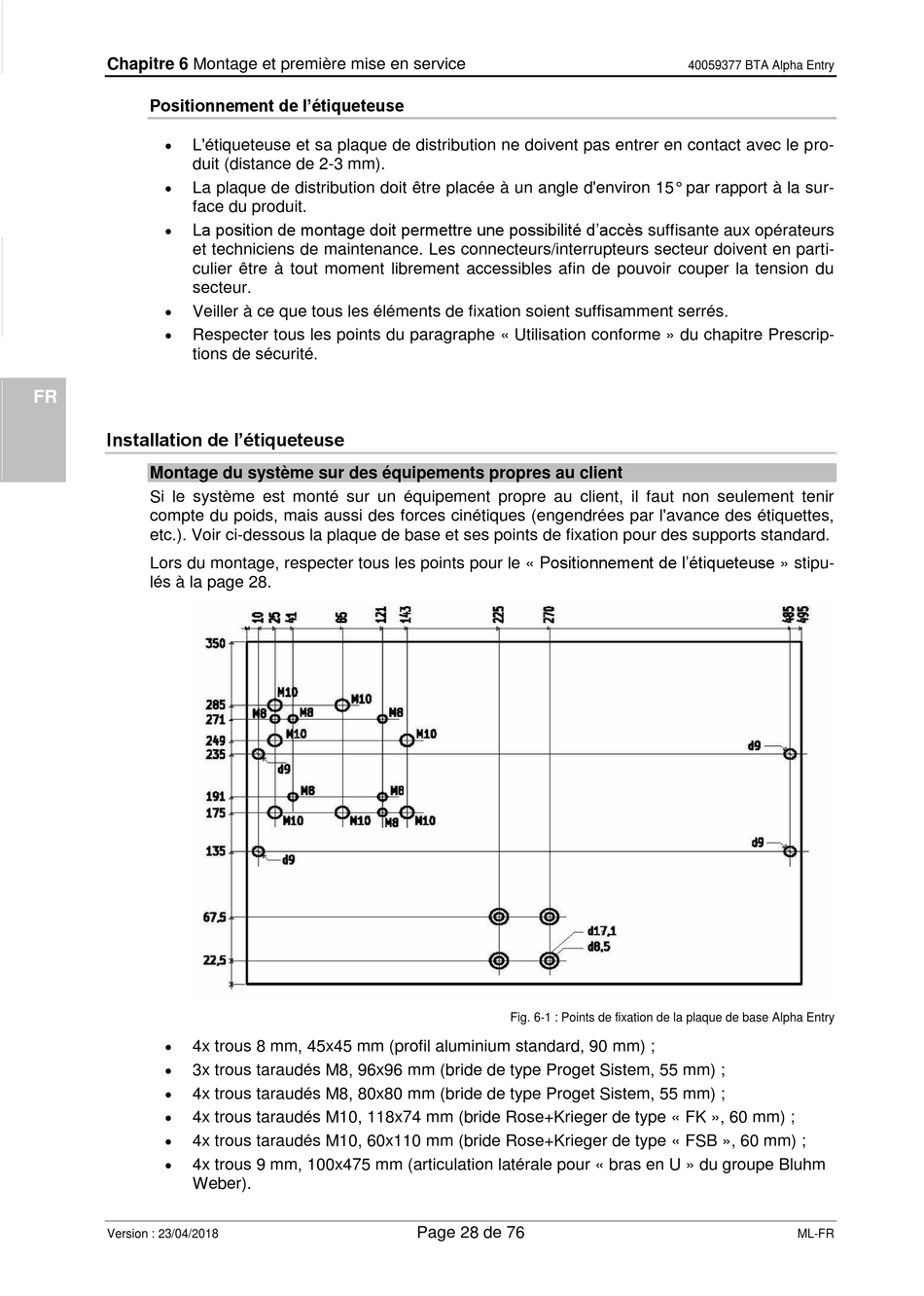

Fig. 6-1 : Points de fixation de la plaque de base Alpha Entry
