Kapitel 6 Montage und Erstinbetriebnahme
DE
DE
Aufstellen des Etikettierers
GB
GB
Systemmontage an kundeneigen Vorrichtungen
Wird das System an eine kundeneigene Vorrichtung montiert, sind nicht nur das Gewicht
sondern auch kinetische Kräfte (durch Etikettenvorschub etc.) zu berücksichtigen. Sehen Sie
Nachstehend die Grundplatte mit Befestigungspunkten für Standard-Halterungen.
Beachten Sie bei der Montage alle Punkte zur "Platzierung des Etikettierers" auf Seite 27.
FR
FR
NL
IT
ES
RU
Ersatz
satz-
teile
Version: 23.04.2018
Achten Sie darauf, dass alle Befestigungsteile ausreichend fest gesichert werden.
Beachten Sie alle Punkte der "Bestimmungsgemäßen Verwendung" im Kapitel Sicher-
heitsvorschriften.
4x 8 mm Löcher, 45x45 mm (Standard-Aluminiumprofil, 90 mm);
3x M8 Gewindebohrungen, 96x96 mm (Proget Sistem Typ Flansch, 55mm);
4x M8 Gewindebohrungen, 80x80 mm (Proget Sistem Typ Flansch, 55mm);
4x M10 Gewindebohrungen, 118x74 mm (Rose+Krieger Flansch Typ "FK", 60mm);
4x M10 Gewindebohrungen, 60x110 mm (Rose+Krieger Flansch Typ "FSB", 60mm);
4x 9 mm Löcher, 100x475 mm (Bluhm Weber Goup Seitengelenke für "U-Arm").

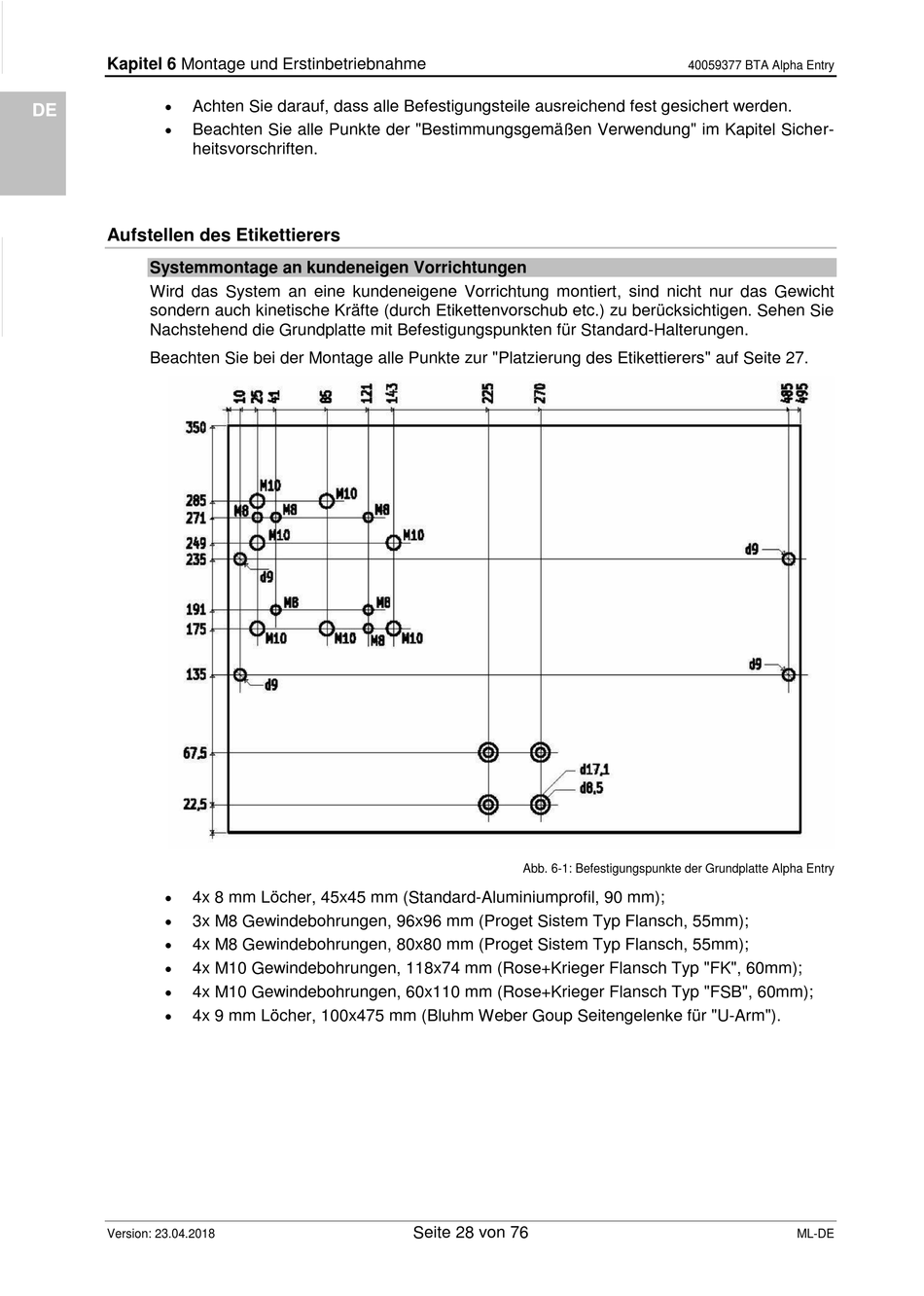

Abb. 6-1: Befestigungspunkte der Grundplatte Alpha Entry
