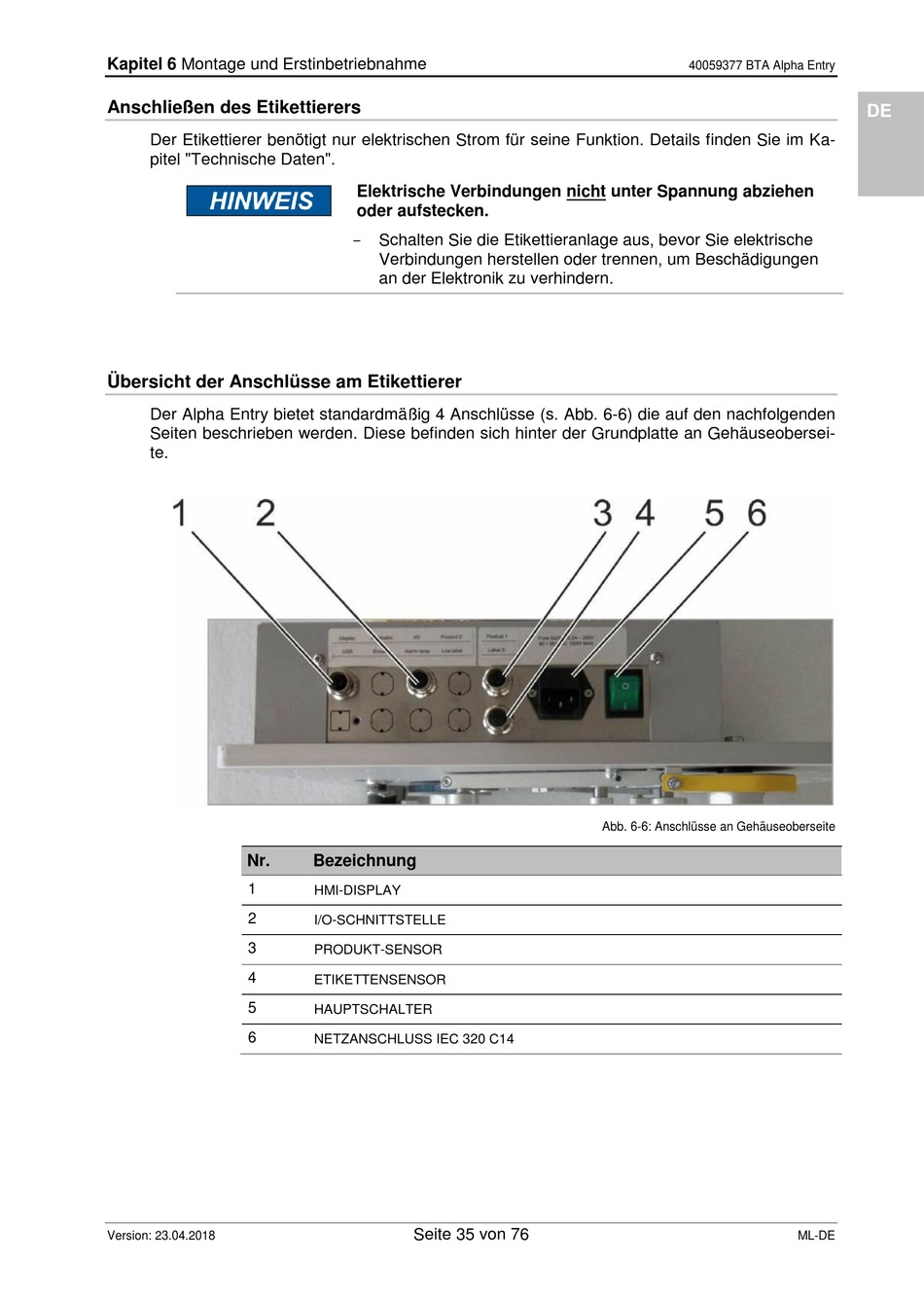

Kapitel 6 Montage und Erstinbetriebnahme
Anschließen des Etikettierers
Der Etikettierer benötigt nur elektrischen Strom für seine Funktion. Details finden Sie im Ka-
pitel "Technische Daten".
Übersicht der Anschlüsse am Etikettierer
Der Alpha Entry bietet standardmäßig 4 Anschlüsse (s. Abb. 6-6) die auf den nachfolgenden
Seiten beschrieben werden. Diese befinden sich hinter der Grundplatte an Gehäuseobersei-
te.
Nr.
1
2
3
4
5
6
Version: 23.04.2018
Elektrische Verbindungen nicht unter Spannung abziehen
oder aufstecken.
̶ Schalten Sie die Etikettieranlage aus, bevor Sie elektrische
Verbindungen herstellen oder trennen, um Beschädigungen
an der Elektronik zu verhindern.
Bezeichnung
HMI-DISPLAY
I/O-SCHNITTSTELLE
PRODUKT-SENSOR
ETIKETTENSENSOR
HAUPTSCHALTER
NETZANSCHLUSS IEC 320 C14
Seite 35 von 76
40059377 BTA Alpha Entry
Abb. 6-6: Anschlüsse an Gehäuseoberseite
