Weber Alpha Entry Originalbetriebsanleitung Seite 32

Kapitel 6 Montage und Erstinbetriebnahme
Feststehende Spendeplatte
DE DE
GB GB
FR FR
NL
Anweisung
So montieren Sie die Spendeplatte an den Etikettierer.
IT
ES
RU
Ersatz
satz-
teile
Version: 23.04.2018
Nr. Bezeichnung
1 BEFESTIGUNGSSCHRAUBE
Schritt Vorgehen
1 Befestigen Sie die Spendeplatte zunächst handfest mit Hilfe der Schraube
Nr. 1 wie in Abb. 6-2 dargestellt.
2 Zur Einstellung des Winkels drehen Sie die Spendeplatte soweit bis die Un-
terkante der Spendeplatte etwas 20-30mm tiefer steht als die Unterkante der
Grundplatte.
Halten Sie die Spendeplatte und ziehen Sie die Schraube Nr. 1 fest.
3

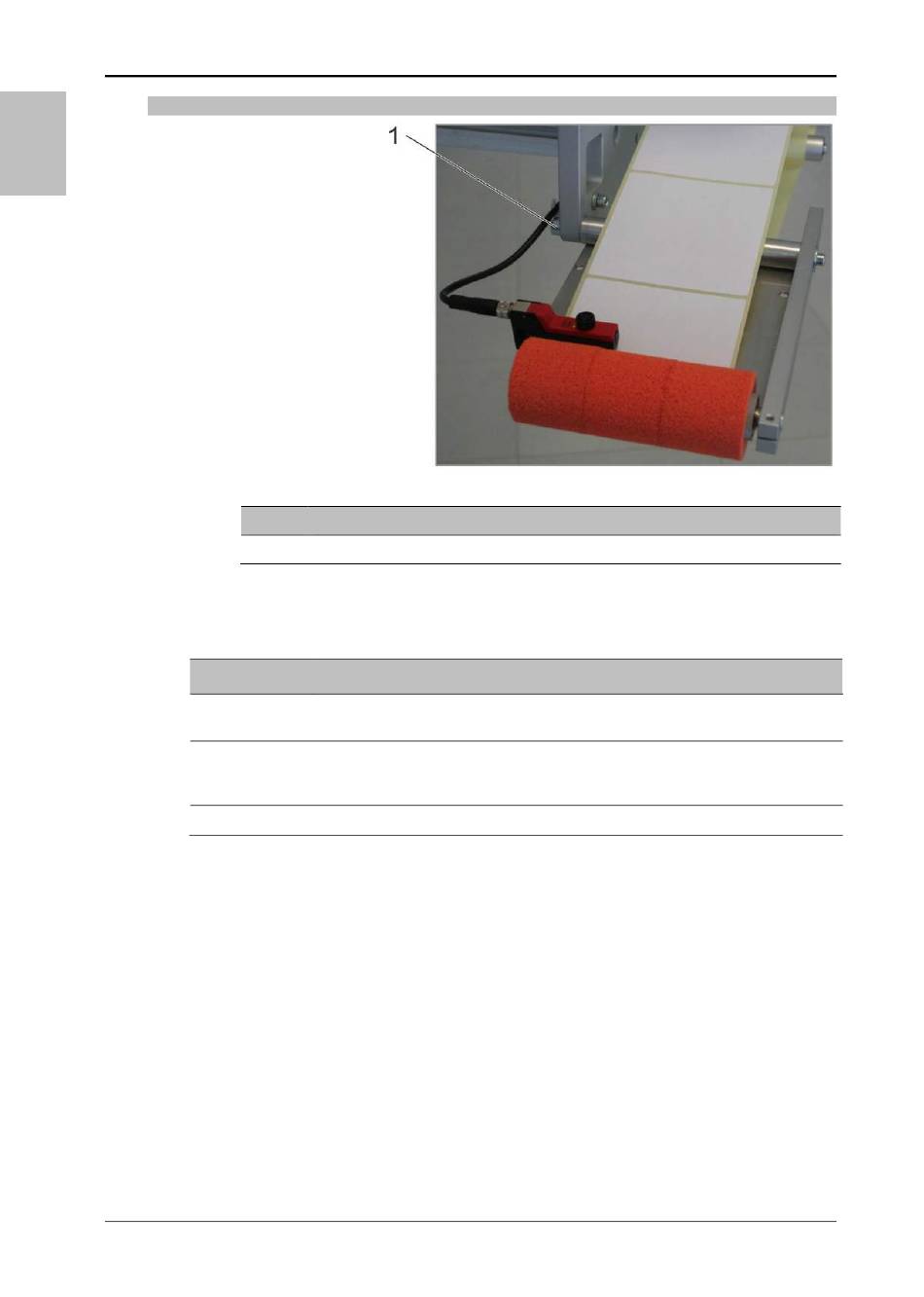

Abb. 6-2: Befestigung der Spendeplatte (mit optionaler Andrückrolle)
