Kapitel 6 Montage und Erstinbetriebnahme

„Display" -Anschluss

DE DE
GB GB
FR FR
NL

„I/O" -Schnittstelle

Die I/O-Schnittstelle dient der Anbindung an eine kundenseitige Steuerung (SPS). Der An-
schluss erfolgt über einen 8 poligen M12 Flanschbuchse.
Der PIN 4 dient nicht der externen Triggerung, sondern hat die gleiche Funktion wie die
[Start] Taste des HMI-Panels. Durch ein Signal wird der Etikettierbetrieb aktiviert und evtl.
IT Fehlermeldungen quittiert (Werkseinstellung).
ES
Abb. 6-9: Flanschbuchse, 8-polig,
RU
Soll der Etikettierbetrieb über das Remote-Signal gestoppt werden oder das Signal mit
einer wechselnden Start/Stopp-Funktion parametriert werden, muss ein Servicetech-
niker im Konfigurationsmenü den Parameter 002 auf 9 (Stopp) bzw. 25 (Start/Stopp)
setzen. (Werkseinstellung = 17).
Ersatz
satz-
teile
Version: 23.04.2018
Der Alpha Entry kann mit einem optionalen HMI-Display ausge-
rüstet werden.
Das Display besteht aus einer LCD-Anzeige und 5 Tasten, sowie
2 Status-LEDs. Es umfasst ein Anschlusskabel mit einem 5-
poligen M12 Industriestecker.
Verbinden Sie das Kabel des Displays mit dem Anschluss „Dis-
play" (vgl. Abb. 6-6, Nr. 1).

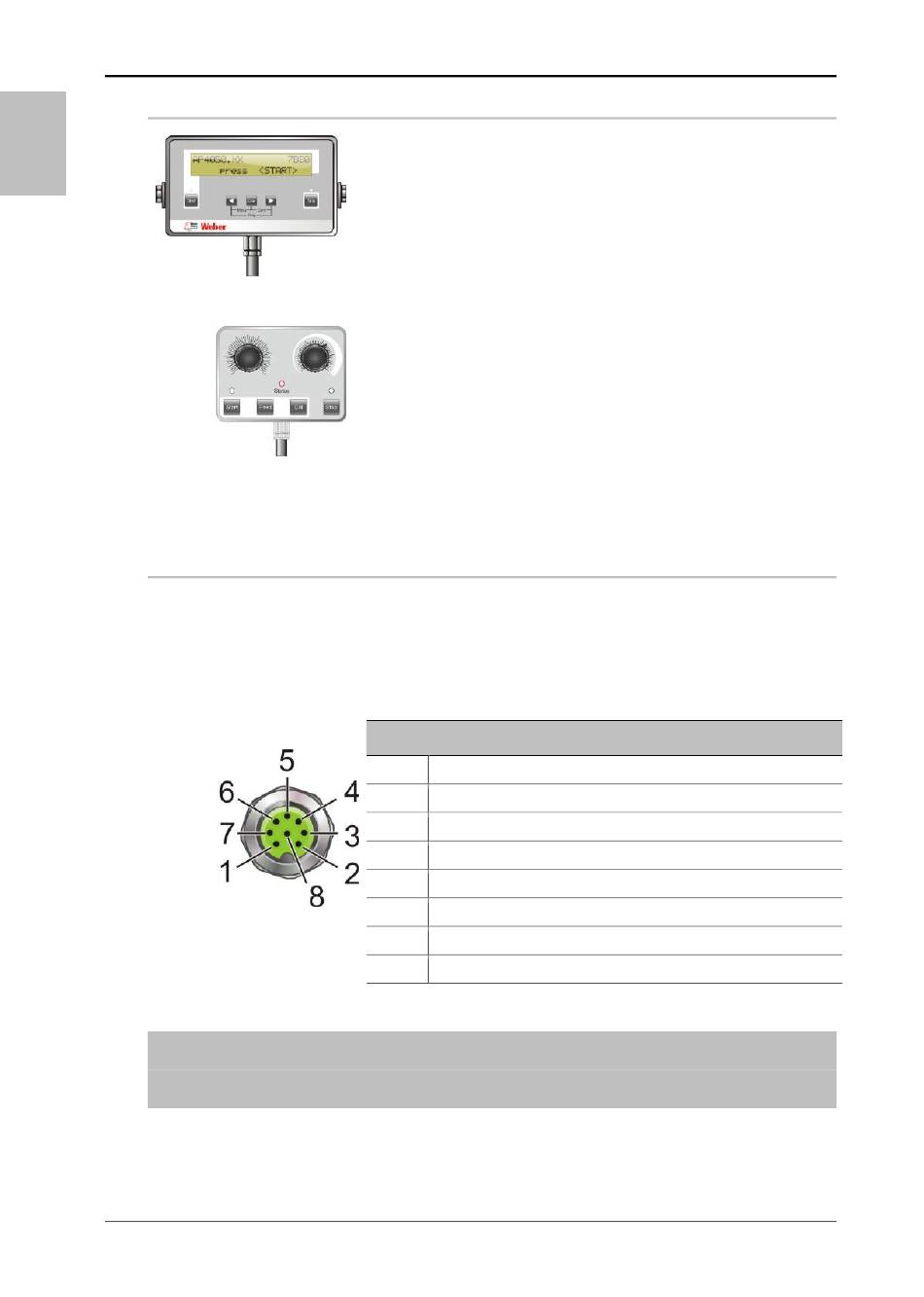

Abb. 6-7: HMI-Display
Der Alpha Entry kann alternativ auch mit einem optionalen HMI-
Panel ausgerüstet werden.
Mit Hilfe des linken Reglers kann die Vorschubgeschwindigkeit
und des rechten Reglers die Etikettenposition zur Spendeplatte
eingestellt werden. Darüber hinaus verfügt das HMI-Panel über 4
Tasten und 2 Status-LEDs.
Verbinden Sie das Kabel des Panels mit dem Anschluss „Dis-
Abb. 6-8: HMI-Panel
play" (vgl. Abb. 6-6, Nr. 1).
(Pin-Belegung: Sicht von außen)
Pin Funktion
1
A: READY, (N.O.) MAX. 200MA, MAX. 30V
2
A: ETIKETTENENDEVORWARNUNG, (N.O.) MAX. 200MA, 30V
3
A: SYNC, (N.O.) MAX. 200MA, MAX. 30V
4
E: REMOTE START MAX. 10MA, LOW < 3VDC, HIGH > 15VDC
5
E: COM
6
A: COM
7
+24V (P24)
8
0V GEGEN ERDE
Seite 36 von 76
40059377 BTA Alpha Entry
A = Ausgangsignal / E = Eingangsignal
