Visión Global Alpha Entry; Figura: Alpha Entry Vistas Frontales - Weber Alpha Entry Originalbetriebsanleitung

Capítulo 4 Descripción de la etiquetadora
Visión global Alpha Entry

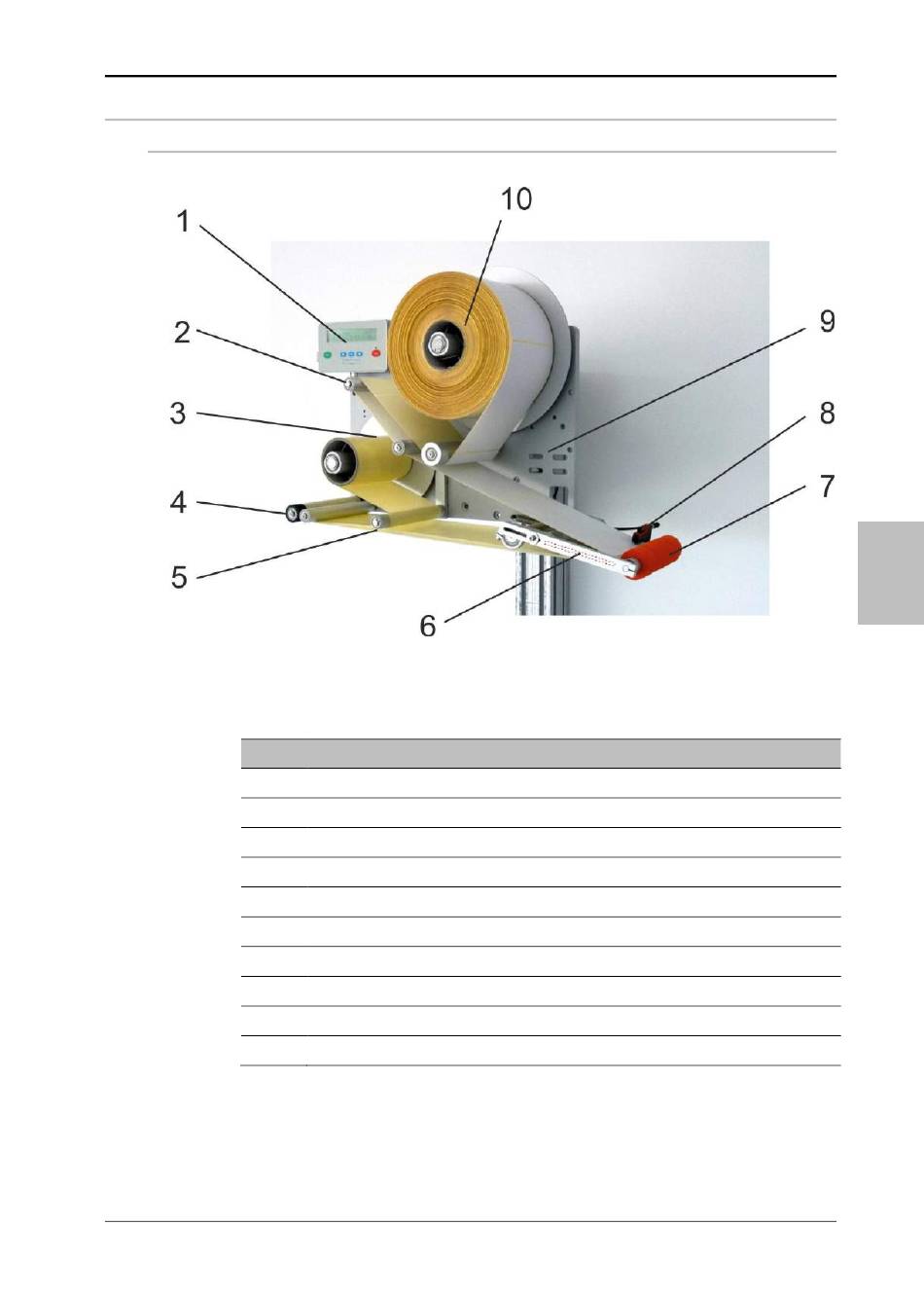

Figura: Alpha Entry Vistas frontales

Núm.
1
2
3
4
5
6
7
8
9
10
Versión: 23/04/2018
Denominación
PANTALLA HMI (OPCIONAL)
RODILLO DE BRAZO MÓVIL, DESENROLLADOR
ENROLLADOR
RODILLO DE ACCIONAMIENTO
RODILLO DE BRAZO MÓVIL, ENROLLADOR
PLACA DE APLICACIÓN
RODILLO PRESOR (OPCIONAL)
SENSOR DE ETIQUETAS
PLACA BASE
DESENROLLADOR (CON ROLLO DE ETIQUETAS)
Página 21 de 76
40059377 BTA Alpha Entry
Fig. 4-1: Vista frontal del Alpha Entry RH
