Chapitre 6 Montage et première mise en service
Raccordement « Label S »
DE DE
Brancher le câble du capteur d'étiquette sur le raccordement « Label S » (voir page 35, Fig.
6-6, n° 3).
En cas d'utilisation d'autres types de capteurs, respecter l'affectation suivante :
GB GB
FR
Raccordement « Product 1 »
Un capteur de produit est utilisé pour le déclenchement de l'avance des étiquettes. Selon la
version, il s'agit d'une barrière lumineuse ou d'un détecteur lumineux à réflexion. Monter le
capteur de façon à pouvoir modifier ultérieurement sa position. Cela simplifie les adaptations
NL
lors de la mise en service.
Brancher le câble du capteur de produit sur le raccordement « Product 1 » (voir page 35, Fig.
6-6, n° 2).
En cas d'utilisation d'autres types de capteurs ou d'un contact libre de potentiel (API par
exemple), respecter l'affectation suivante :
IT
ES
Conditions préalables
RU
Instruction
Réglage du capteur de produit.
Pièces
de
re-
chang
e
Version : 23/04/2018

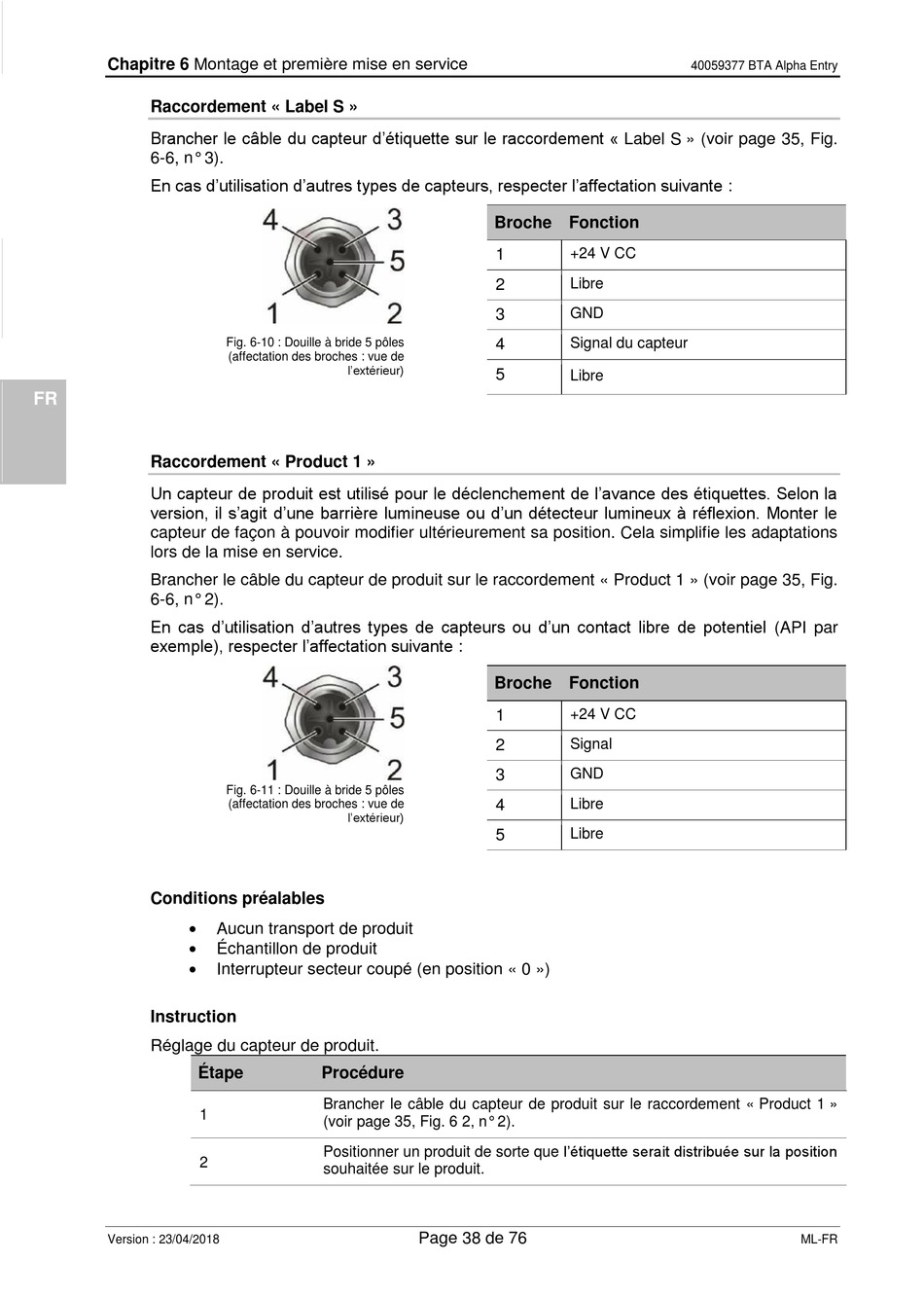

Fig. 6-10 : Douille à bride 5 pôles
(affectation des broches : vue de
l'extérieur)
Fig. 6-11 : Douille à bride 5 pôles
(affectation des broches : vue de
l'extérieur)

Aucun transport de produit

Échantillon de produit

Interrupteur secteur coupé (en position « 0 »)
Étape Procédure
Brancher le câble du capteur de produit sur le raccordement « Product 1 »
1
(voir page 35, Fig. 6 2, n° 2).
Positionner un produit de sorte que l'étiquette serait distribuée sur la position
2
souhaitée sur le produit.
Broche Fonction
1 +24 V CC
2 Libre
GND
3
4 Signal du capteur
5
Libre
Broche Fonction
1 +24 V CC
2 Signal
3 GND
4 Libre
5 Libre
