Weber Alpha Entry Originalbetriebsanleitung Seite 384

Ersatzteildokumentation / Spare Part Catalog

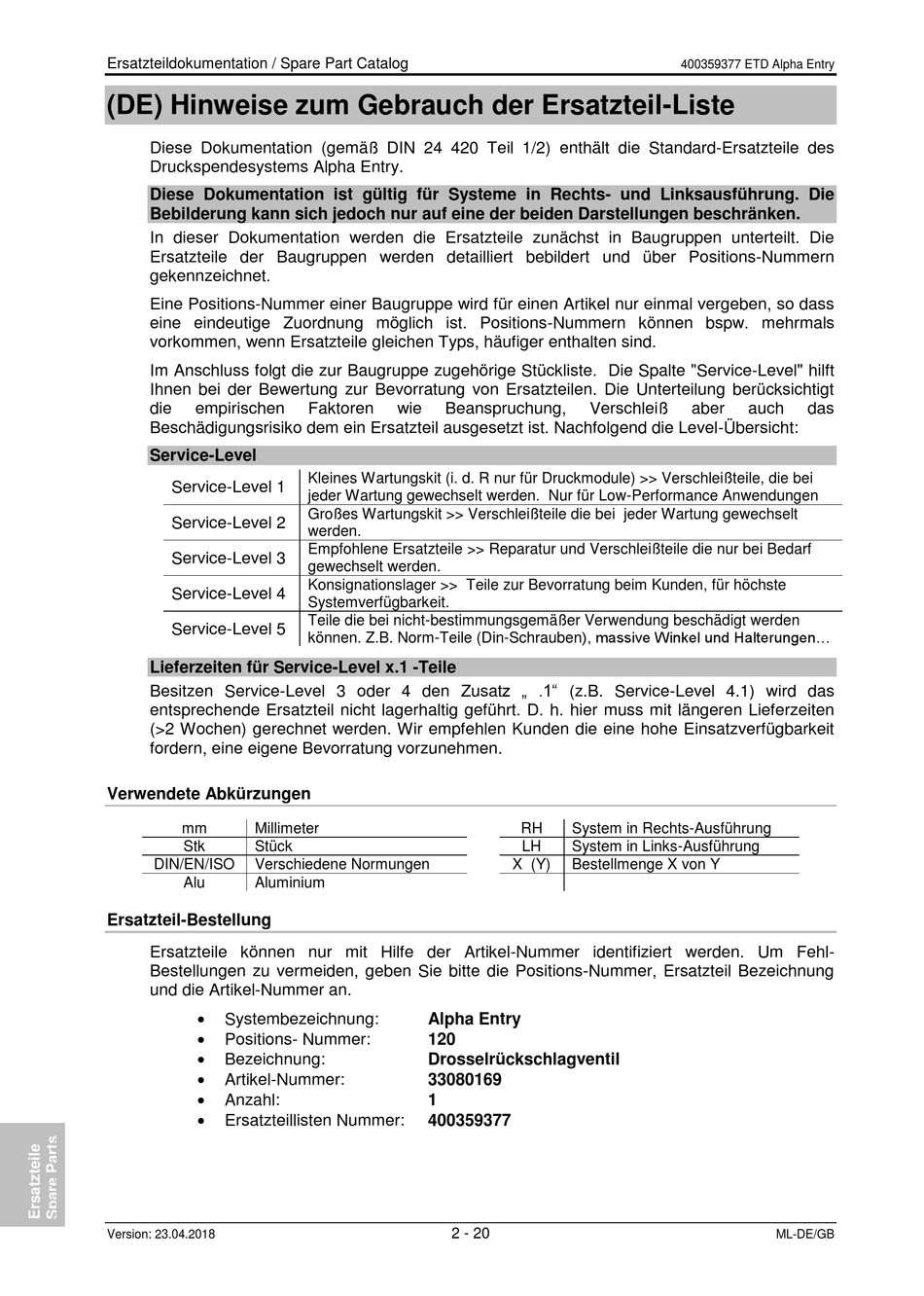

(DE) Hinweise zum Gebrauch der Ersatzteil-Liste
Diese Dokumentation (gemäß DIN 24 420 Teil 1/2) enthält die Standard-Ersatzteile des
Druckspendesystems Alpha Entry.
Diese Dokumentation ist gültig für Systeme in Rechts- und Linksausführung. Die
Bebilderung kann sich jedoch nur auf eine der beiden Darstellungen beschränken.
In dieser Dokumentation werden die Ersatzteile zunächst in Baugruppen unterteilt. Die
Ersatzteile der Baugruppen werden detailliert bebildert und über Positions-Nummern
gekennzeichnet.
Eine Positions-Nummer einer Baugruppe wird für einen Artikel nur einmal vergeben, so dass
eine eindeutige Zuordnung möglich ist. Positions-Nummern können bspw. mehrmals
vorkommen, wenn Ersatzteile gleichen Typs, häufiger enthalten sind.
Im Anschluss folgt die zur Baugruppe zugehörige Stückliste. Die Spalte "Service-Level" hilft
Ihnen bei der Bewertung zur Bevorratung von Ersatzteilen. Die Unterteilung berücksichtigt
die empirischen
Beschädigungsrisiko dem ein Ersatzteil ausgesetzt ist. Nachfolgend die Level-Übersicht:
Service-Level
Service-Level 1
Service-Level 2
Service-Level 3
Service-Level 4
Service-Level 5
Lieferzeiten für Service-Level x.1 -Teile
Besitzen Service-Level 3 oder 4 den Zusatz „ .1" (z.B. Service-Level 4.1) wird das
entsprechende Ersatzteil nicht lagerhaltig geführt. D. h. hier muss mit längeren Lieferzeiten
(>2 Wochen) gerechnet werden. Wir empfehlen Kunden die eine hohe Einsatzverfügbarkeit
fordern, eine eigene Bevorratung vorzunehmen.
Verwendete Abkürzungen
mm Millimeter
Stk Stück
DIN/EN/ISO Verschiedene Normungen
Alu Aluminium
Ersatzteil-Bestellung
Ersatzteile können nur mit Hilfe der Artikel-Nummer identifiziert werden. Um Fehl-
Bestellungen zu vermeiden, geben Sie bitte die Positions-Nummer, Ersatzteil Bezeichnung
und die Artikel-Nummer an.

Systembezeichnung:

Positions- Nummer:

Bezeichnung:

Artikel-Nummer:

Anzahl:

Ersatzteillisten Nummer:
Version: 23.04.2018
Faktoren wie Beanspruchung,
Kleines Wartungskit (i. d. R nur für Druckmodule) >> Verschleißteile, die bei
jeder Wartung gewechselt werden. Nur für Low-Performance Anwendungen
Großes Wartungskit >> Verschleißteile die bei jeder Wartung gewechselt
werden.
Empfohlene Ersatzteile >> Reparatur und Verschleißteile die nur bei Bedarf
gewechselt werden.
Konsignationslager >> Teile zur Bevorratung beim Kunden, für höchste
Systemverfügbarkeit.
Teile die bei nicht-bestimmungsgemäßer Verwendung beschädigt werden
können. Z.B. Norm-Teile (Din-Schrauben), massive Winkel und Halterungen...
Alpha Entry
120
Drosselrückschlagventil
33080169
1
400359377
2 - 20
400359377 ETD Alpha Entry
Verschleiß
RH System in Rechts-Ausführung
LH System in Links-Ausführung
X (Y) Bestellmenge X von Y
aber auch das
ML-DE/GB
