Kapitel 6 Montage und Erstinbetriebnahme
Federnd gelagerte Spendeplatte
Nr.
1
2
3
Anweisung
So montieren Sie die federnd gelagerte Spendeplatte an den Etikettierer.
Schritt
1
2
Montage der Andrückrolle (Option)
Die optionale Andrückrolle verbessert die Positioniergenauigkeit und Haftung der Etiketten
auf dem Produkt.
Voraussetzungen

Der Etikettierer ist montiert (s. „Aufstellen des Etikettierers", Seite 28).

Anbauteile sind vorhanden (s. mitgeliefertes Montagezubehör)
Version: 23.04.2018

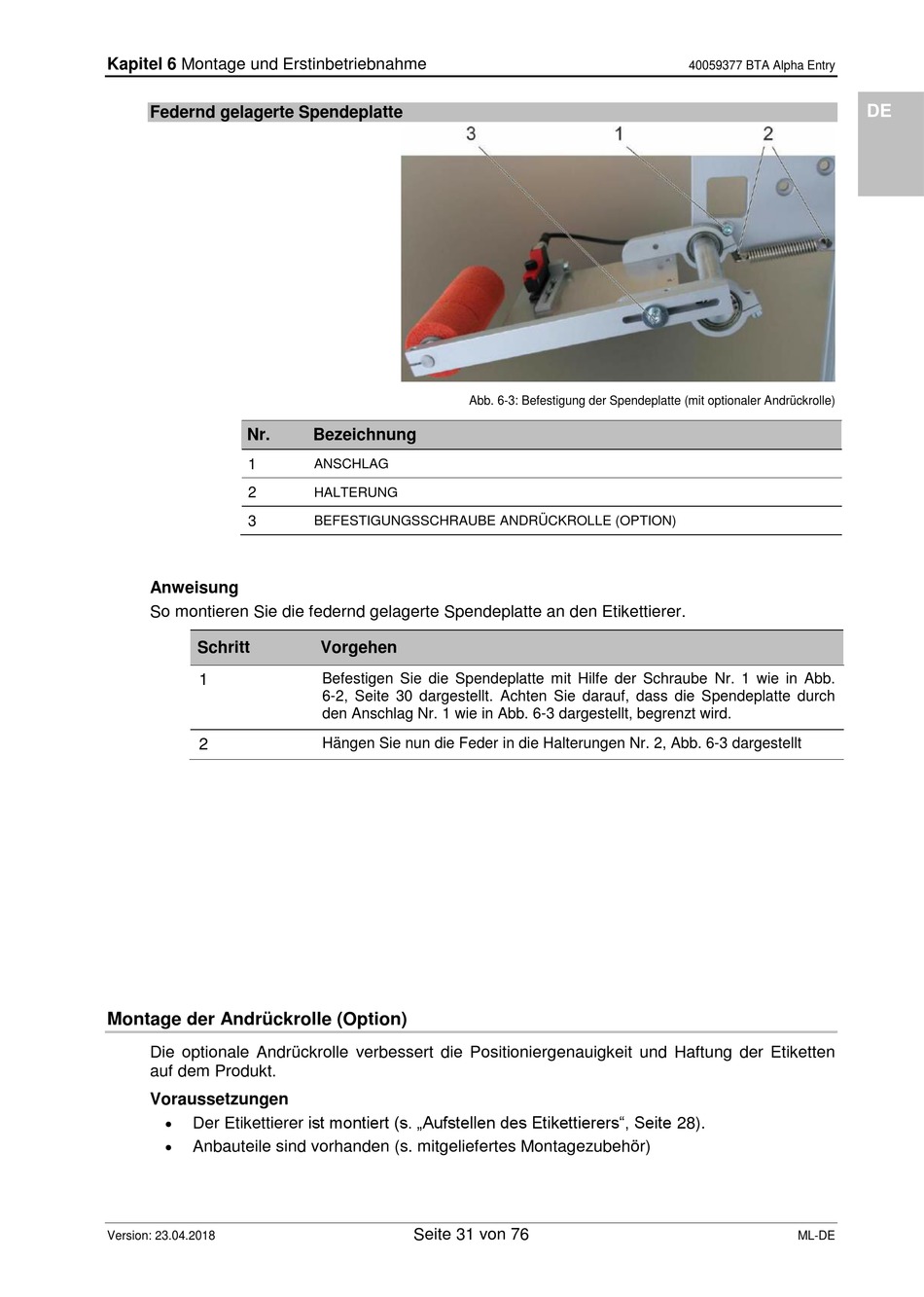

Abb. 6-3: Befestigung der Spendeplatte (mit optionaler Andrückrolle)
Bezeichnung
ANSCHLAG
HALTERUNG
BEFESTIGUNGSSCHRAUBE ANDRÜCKROLLE (OPTION)
Vorgehen
Befestigen Sie die Spendeplatte mit Hilfe der Schraube Nr. 1 wie in Abb.
6-2, Seite 30 dargestellt. Achten Sie darauf, dass die Spendeplatte durch
den Anschlag Nr. 1 wie in Abb. 6-3 dargestellt, begrenzt wird.
Hängen Sie nun die Feder in die Halterungen Nr. 2, Abb. 6-3 dargestellt
Seite 31 von 76
