Chapitre 6 Montage et première mise en service
Montage des tôles des enrouleur et dérouleur
DE DE
GB GB
Selon la nature des mandrins de rouleaux, ceux-ci peuvent être trop serrés sur les tôles.
FR
Leur pose ou leur retrait est dans ce cas très difficile.
NL
Conditions préalables
IT


Outils nécessaires


ES
Instruction
Réglage des tôles du logement de rouleau.
RU
Pièces
de
re-
chang
e
Version : 23/04/2018
Risque de blessures par coupure
Les tôles peuvent avoir des bords tranchants et provoquer des
coupures.
Étiqueteuse mise hors tension
1 mandrin de rouleau dans la taille à régler
Tournevis cruciforme PH1
Le cas échéant, gants de protection
Étape Procédure
Desserrer les deux vis de la tôle jusqu'à ce qu'elle puisse être déplacée,
1
sans être trop lâche.
Ne déplacer que très peu la tôle car il faut toujours modifier le réglage des
2
3 tôles pour conserver le centrage du rouleau.
3 Resserrer les vis et répéter les opérations avec les autres tôles.
Si le mandrin de rouleau peut être aisément installé et retiré, sans glisser en
4
mode d'étiquetage, cela signifie que le réglage est correct.
RISQUE DE BLESSURE !
̶ Il convient d'être très prudent...
o lors des opérations de réglage,
o lors de la mise en place du rouleau d'étiquettes,
o lors du retrait du mandrin de rouleau.
Page 34 de 76
40059377 BTA Alpha Entry

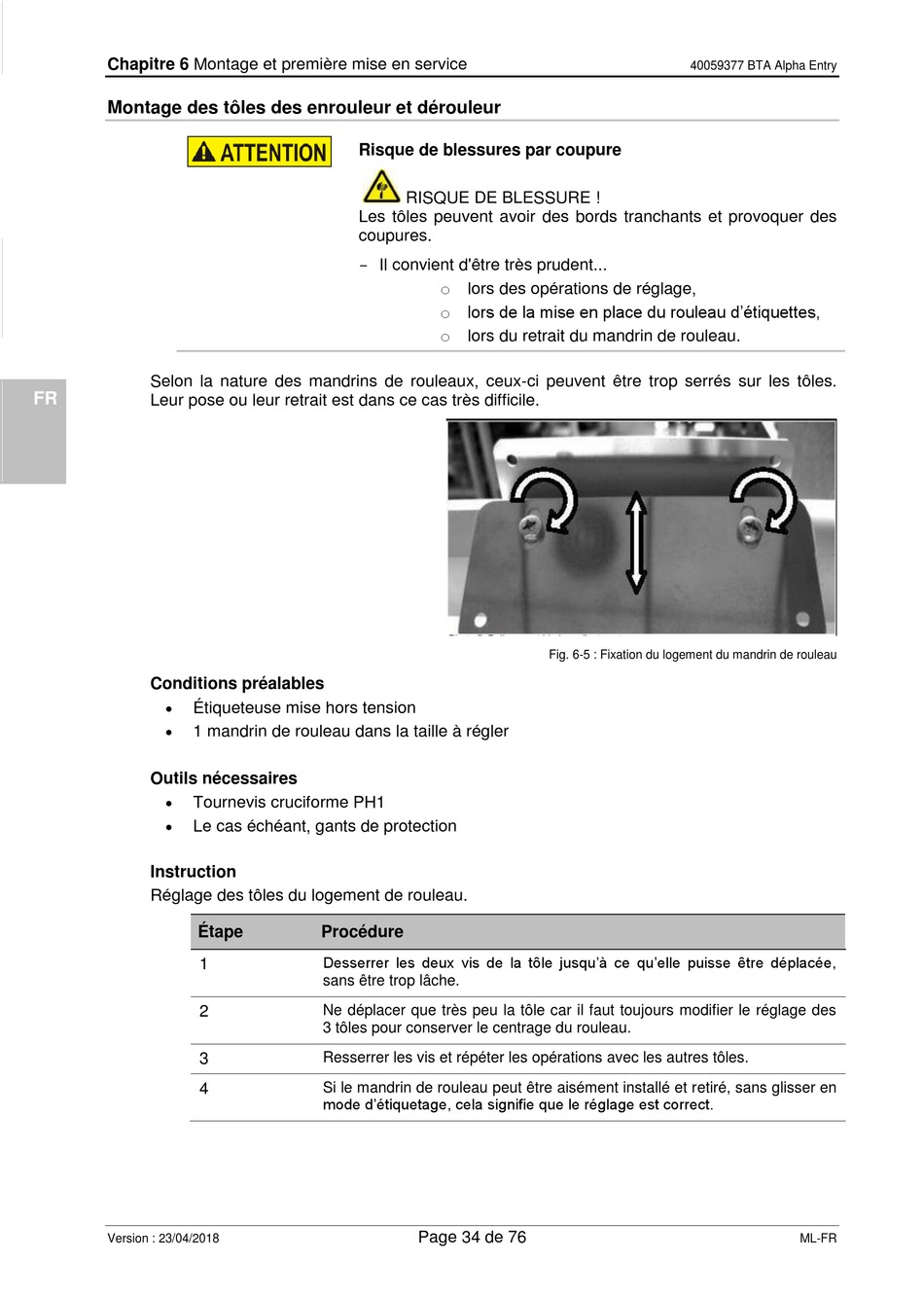

Fig. 6-5 : Fixation du logement du mandrin de rouleau
