Slave-Frequenzausgänge (Nur Open Loop-Modus); Freigabe Des Niedergleichspannungsmodus Und Anschlüsse Des Kühlkörperlüfters (Baugrößen 4 Bis 6) - Leroy-Somer SP0201 Benutzerhandbuch

Sicherheitsin- Produktinfor- Mechanische
formationen mationen Installation
5 Daten**
6 Daten\**
11 Takt***
12 Takt\***
Typ
Höchstfrequenz
Streckenlasten
Arbeitsbereich im Gleichtaktbetrieb +12 V bis -7 V
Absoluter, maximaler
Spannungsarbeitsbereich bezogen
auf 0 V
Absoluter, maximaler
Spannungsarbeitsbereich im
Differenzialbetrieb
** Nicht verwendet bei SC-Encodern vom Typ SC.
*** Nicht verwendet bei Encodern vom Typ SC und SC.HiPEr.
Slave-Frequenzausgänge (nur Open Loop-Modus)
Encoder vom Typ Ab, Fd, Fr, SC, SC.HiPEr, EndAt, SC.EndAt, SSI
und SC.SSI
7 Slave-Frequenzausgangssignal Kanal A
8 Slave-Frequenzausgangssignal Kanal A\
9 Slave-Frequenzausgangssignal Kanal B
10 Slave-Frequenzausgangssignal Kanal B\
Typ
Maximale Ausgangsfrequenz
Absoluter, maximaler
Spannungsarbeitsbereich bezogen
auf 0 V
Absoluter, maximaler
Spannungsarbeitsbereich im
Differenzialbetrieb
Für alle Encoder
13 Anschlussspannung für Encoder
Spannungsversorgung
Max. Ausgangsstrom
Die Spannung an Anschlussklemme 13 wird durch Pr 3.36 festgelegt.
Standardeinstellung für diesen Parameter ist 5 V (0), kann jedoch
auf 8 V (1) oder 15 V (2) geändert werden. Wenn die
Versorgungsspannung für den Encoder zu hoch eingestellt wird,
kann dies zu einer Beschädigung des Drehzahlgebers führen.
Die Abschlusswiderstände müssen abgeschaltet werden, wenn die
Ausgangssignale des Encoders höher als 5 V sind.
14 0 V allgemein
15 Motorkaltleitereingang
Diese Anschlussklemme ist intern mit Anschlussklemme 8 des
Signalanschlusssteckers verbunden. Nur eine dieser
Anschlussklemmen darf an den Motorthermistor angeschlossen
werden. Analogeingang 3 muss im Thermistor-Modus betrieben
werden, Pr 7.15 = th.SC (7), th (8) oder th.diSP (9).
90
Elektrische Bedienung und Basispa-
Installation Softwarestruktur rameter
Differenzielle Transceiver vom Typ EIA 485
2 MHz
32 Unitloads (Anschlussklemmen 5 und 6)
1 Unitload (Klemmen 11 und 12)
14 V
14 V
Differenzielle Transceiver vom Typ EIA 485
512 kHz
14 V
14 V
2
5,15 V %, 8 V 5% oder 15 V 5%
300 mA bei 5 V und 8 V
200 mA bei 15 V
www.leroy-somer.com
Inbetrieb- Optimie- SMARTCARD- Onboard-
nahme rung Betrieb
4.15 Freigabe des
Niedergleichspannungsmodus und
Anschlüsse des Kühlkörperlüfters
(Baugrößen 4 bis 6)
Die Baugrößen 4 bis 6 des Umrichters erfordern ein 24 V-Freigabesignal
an Klemmen 50 und 51 des unteren Klemmenblocks in der Nähe
des Phasenausgangs W, damit der Umrichter mit einer
Niedergleichspannungs-Versorgung eingesetzt werden kann.
Weitere Informationen über den Betrieb mit Niedergleichspannung
finden Sie in Low Voltage DC Mode Installation Guide.

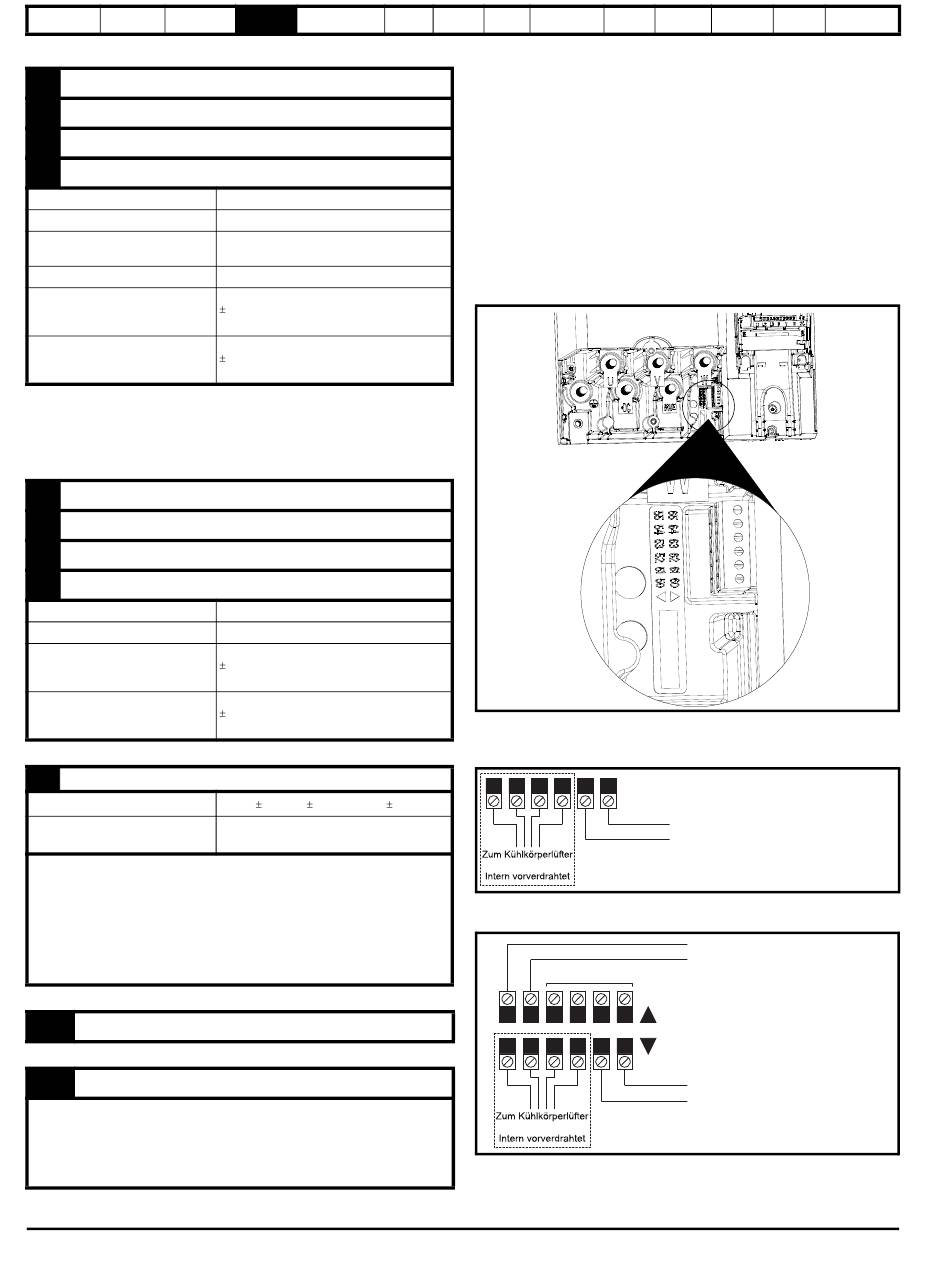

Abbildung 4-46 Lage der Anschlussstellen für die Freigabe des
Niedergleichsspannungsmodus bei Baugrößen
4 bis 6
Abbildung 4-47 Anschlêse für die Freigabe des
Niedergleichspannungsmodus bei
Baugrößen 4 und 5
55 54 53 52 51 50
Abbildung 4-48 Anschlêse für die Freigabe des
Niedergleichspannungsmodus bei Baugröße 6
Nicht verbunden
65 64 63 62 61
55 54 53 52 51
Erweiterte Technische Fehlerdia-
SPS Parameter Daten gnose
0V
24V-Freigabe des Niedergleichsspannungsmodus
24V-Kühlkörperlüfter-Versorgung
0V
60
Oberer Klemmenblock
50 Unterer Klemmenblock
0V
24V-Freigabe des Niederspannungsmodus
Unidrive SP Benutzerhandbuch
Ausgabenummer: 12
Hinweise zum
UL-Protokoll
