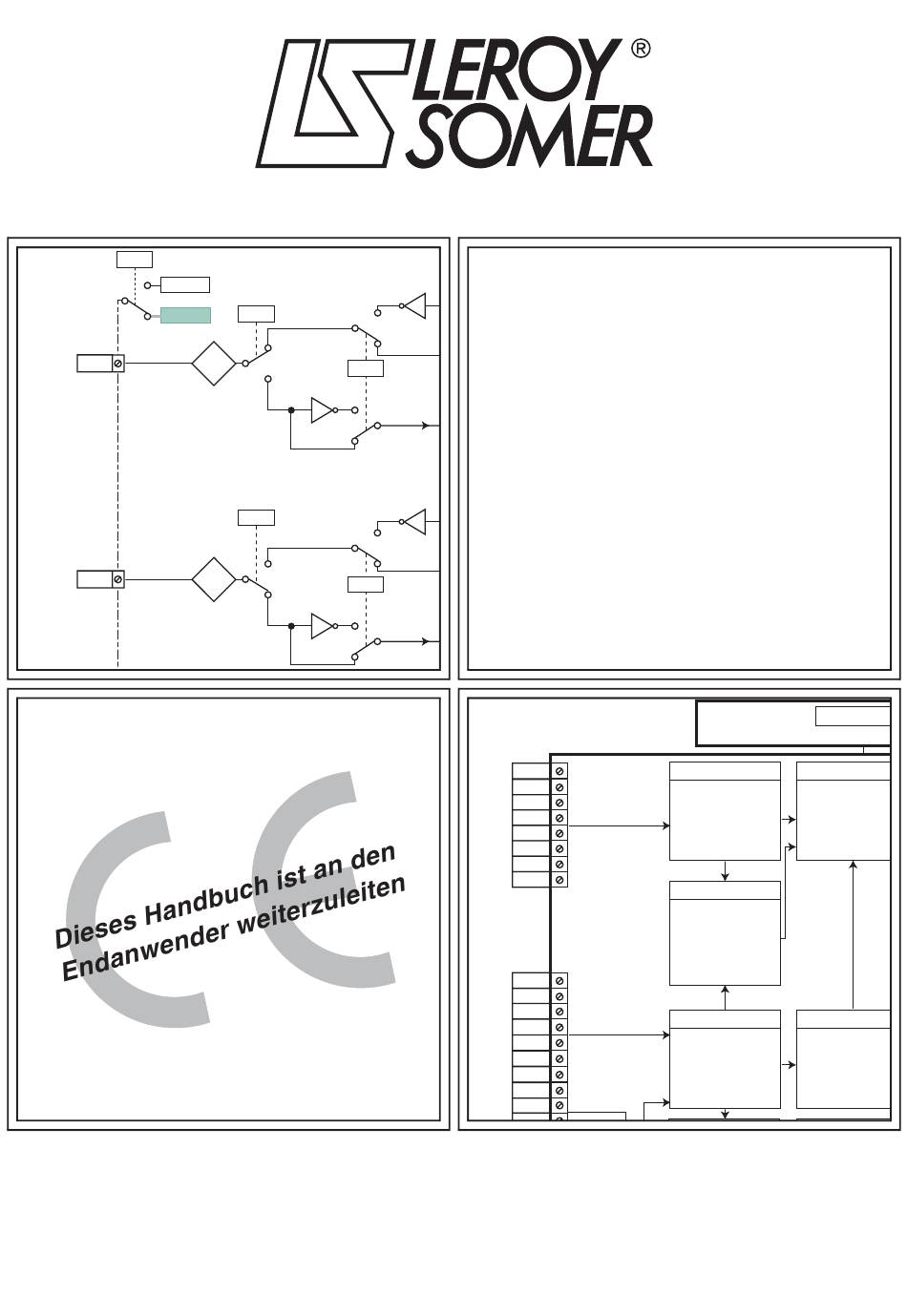

Seite 1 MENÜ 7 MENÜ 1 AI1+ Konfiguration Drehzahlsollwert AI1- Analogeingänge Begrenzungen ADI2 und -ausgänge ADI3 MENÜ 14 PID-Regler DIO1 DIO2 MENÜ 8 MENÜ 6 DIO3 Konfiguration Verwaltung der Ansteuerlog Digitaleingänge und Betriebs- und -ausgänge stundenzähler SDI1 SDI2 POWERDRIVE MD/FX Frequenzumrichter Inbetriebnahmeanleitung...
Seite 2: Anmerkung
Frequenzumrichter ANMERKUNG LEROY-SOMER behält sich das Recht vor, die technischen Daten seiner Produkte jederzeit zu ändern, um so den neuesten technologischen Erkenntnissen und Entwicklungen Rechnung tragen zu können. Die in diesem Handbuch enthaltenen Informa- tionen können daher ohne vorherige Ankündigung geändert werden.
Seite 3: Sicherheits- Und Bedienungsanweisungen Für Frequenzumrichter
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter SICHERHEITS- UND BEDIENUNGSANWEISUNGEN FÜR FREQUENZUMRICHTER (entsprechend der Niederspannungsrichtlinie 2006/95/EG) • Dieses Symbol kennzeichnet Warnungen im Hand- 4 - Installation buch, welche die Konsequenzen einer fehlerhaften Die Installation und Kühlung der Geräte muss entsprechend...
Seite 4 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter Notizen...
Seite 5: Inhaltsverzeichnis
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter 1 - EINFÜHRUNG ............................7 2 - PARAMETRIERUNGSSCHNITTSTELLE .................... 7 2.1 - Aufbau ................................7 2.2 - Architektur der Schnittstelle ........................... 7 2.2.1 - Funktion "Informationen" ............................8 2.2.2 - Funktion "Lesemodus"............................8 2.2.3 - Funktion "Parametrierung"...
Seite 6 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter 5.12 - Menü 11: Anwendermenü, serielle Schnittstelle, Verschiedenes ............102 5.12.1 - Blockschaltbild Menü 11...........................102 5.12.2 - Erklärung der Parameter in Menü 11 .......................103 5.13 - Menü 12: Vergleicher, Steuerung einer Bremse, mathematische Funktionen......... 107 5.13.1 - Blockschaltbilder Menü...
Seite 7: Einführung
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter EINFÜHRUNG 1 - EINFÜHRUNG • Vor dem Einschalten des Umrichters überprüfen, dass die Leistungsanschlüsse (Netz und Motor) korrekt sind und dass die beweglichen Teile mechanisch ge- • Die Umrichter verwenden einen Algorithmus, der schützt sind.
Seite 8: Funktion "Informationen
Dieser Modus besteht aus zwei Seiten, die erste informiert den Anwender über die Hauptkenndaten des Umrichters, ohne in die detaillierten Menüs zu gehen, die zweite ermöglicht die Auswahl der Dialogsprachen Französisch/Englisch und die Anzeige der Betriebszeit (für weitere Sprachen nehmen Sie bitte mit Ihrem Ansprechpartner bei LEROY-SOMER Rücksprache). Informationen 2.2.2 - Funktion "Lesemodus"...
Seite 9: Funktion "Parametrierung
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.2.3 - Funktion "Parametrierung" Dieser Modus ist in vier Untermenüs gegliedert, die dem An- Parametrierung wender jeweils angepasste Zugangsebenen bieten. Diese Untermenüs sind: - "BASISPARAMETRIERUNG": Zugang zu Menü 0, das den am häufigsten verwendeten Parametern entspricht.
Seite 10 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.2.3.3 - Fortegeschritten Parametrierung Die "FORTEGESCHRITTEN PARAMETRIERUNG" bietet Schreib-/Lesezugriff (geschützt über einen Standardcode 11.61 = 149) auf die Parameter. Die verschiedenen über die HMI-Schnittstelle zur Verfügung stehenden Funktionen sind in drei Unterme- nüs gegliedert:...
Seite 11 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.2.3.3.1 - Belegung der Anwenderparameter Im Untermenü "BELEGUNGEN ANWENDERPARAMETER" lassen sich 10 für den Anwender erforderliche Parameter 00.56 bis 00.65 konfigurieren, auf die direkt im Untermenü Parametrierung/Anwenderparametrierung zugegriffen werden kann (vgl. Kap.
Seite 12: Einstellung Datum/Uhrzeit
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.2.3.3.3 - Einstellung Datum/Uhrzeit Über die "EINSTELLUNG DATUM/UHRZEIT" kann der An- wender Datum und Uhrzeit des Umrichters einstellen. Einstellung Datum/Uhrzeit Auf eine der Schaltflächen drücken, die dem zu verändernden Wert entspricht.
Seite 13 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.2.3.4 - Einstellung Steuerung über Konsole Die "EINSTELLUNG STEUERUNG ÜBER KONSOLE" dient der Konfiguration der in der Mensch-Maschine-Schnittstelle verfüg- baren Kommandos (Rechts-/Linkslauf, Stopp, Drehzahlsollwert). Der Zugriff ist über einen Code geschützt.
Seite 14: Funktion "Steuerung Konsole
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.2.4 - Funktion "Steuerung Konsole" Diese Funktion bietet einen direkten Zugriff auf die Seite "STEUERUNG ÜBER KONSOLE" und ermöglicht die Steuerung des Umrichters über die Mensch-Maschine-Schnittstelle. Steuerung über Konsole Anzeige in Werkseinstellung Parametrierte Anzeige siehe 2.2.3.4...
Seite 15: Funktion "Anhalten
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.2.6 - Funktion "Stopp" Stopp Über diese Stopptaste wird der Haltebefehl erteilt. Diese Funktion ist gemäß der nachfolgenden Tabelle über eine Kombination der Parameter 06.12 und 06.43 parametrier- bar.
Seite 16: Inbetriebnahme
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.4 - Inbetriebnahme 2.4.1 - Schnellinbetriebnahme bei vektorieller Steuerung bei offenem Regelkreis Bei ausgeschaltetem Umrichter überprüfen, dass... • die Klemmen SDI1 und SDI2 verbunden sind, damit der Selbsttest des Leistungsteils durchgeführt werden kann (vgl. 17.03).
Seite 17: Schnellinbetriebnahme Bei Vektorieller Steuerung Bei Geschlossenem Regelkreis
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.4.2 - Schnellinbetriebnahme eines Asynchronmotors bei vektorieller Steuerung bei geschlosse- nem Regelkreis (Für die Verwaltung eines PTC-Fühlers siehe die MD-Encoder-Inbetriebnahmeanleitung). Bei ausgeschaltetem Umrichter überprüfen, dass ... • die Klemmen SDI1 und SDI2 verbunden sind, damit der Selbsttest des Leistungsteils durchgeführt werden kann (vgl. 17.03).
Seite 18: Schnellinbetriebnahme Eines Permanentmagnetmotors Lsrpm Oder Lshpm Mit Istwerterfassung Über Encoder Mit Kommutierungskanälen Oder Geber Mit Hall-Effekt
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.4.3 - Schnellinbetriebnahme eines Permanentmagnetmotors LSRPM oder LSHPM mit Istwerter- fassung über Encoder mit Kommutierungskanälen oder Geber mit Hall-Effekt (Für die Verwaltung eines PTC-Fühlers siehe die MD-Encoder-Inbetriebnahmeanleitung). Bei ausgeschaltetem Umrichter überprüfen, dass ...
Seite 19: Schnellinbetriebnahme Für Die Steuerung Eines Motors Lsrpm Oder Lshpm Im "Sensorless"-Modus (Ohne Geber)
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.4.4 - Schnellinbetriebnahme für die Steuerung eines Motors LSRPM oder LSHPM im "Sensor- less"-Modus" (ohne Geber) Bei ausgeschaltetem Umrichter überprüfen, dass … • die Klemmen SDI1 und SDI2 verbunden sind, um den Selbsttest des Leistungsteils durchzuführen (vgl. 17.03).
Seite 20: Inbetriebnahme Über Das Anwendermenü (Menü 0)
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 2.4.5 - Inbetriebnahme über das Anwendermenü (Menü 0) 2.4.5.1 - Liste der Parameter : Vektorielle Steuerung bei offenem Regelkreis (U/f-Kennlinie, vgl. 00.13). : Vektorielle Steuerung bei geschlossenem Regelkreis oder Servomotor (vgl. 00.13).
Seite 21 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE Parameter Bezeichnung Adresse Modus Wertebereich Werkseinstellung 05.13 U/F-KENNLINIE Fest, Dynamisch Fest 00.16 03.42 FILTER GEBER 0 bis 10 00.17 03.25 PHASENVERSCHIEBUNG GEBER 0,0 bis 359,9 ° 0.0° 00.18 P-ANTEIL DREHZAHLREGLER Kp1 03.10...
Seite 22 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE Parameter Bezeichnung Adresse Modus Wertebereich Werkseinstellung Freilauf, Rampe, Rampe + DC, 00.41 06.01 ANHALTEMODUS Rampe DC Drehz. Null, DC verzögert FREIGABE 00.42 05.12 Nein, ohne Drehung, mit Drehung...
Seite 23: Erklärung Der Parameter
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.05 2.4.5.2 - Erklärung der Parameter : Auswahl des Sollwerts Wertebereich : Über Klemmenleiste (0), 00.01 : Minimale Drehzahl Über Analogeingang 1 (1), : 0 bis 00.02 min Wertebereich Über Analogeingang 2 (2),...
Seite 24 Synchrongenerator bei variabler Drehzahl. Rückspeisung VD Asynchron (6): reversierbarer Modus mit Asynchrongenerator bei variabler Drehzahl. UMW DC/DC: Ihren Ansprechpartner bei LEROY-SOMER kontaktieren. Anmerkung: Das Umschalten von Modus "offener Regelkreis" (00.13 = OPEN Loop (0 oder 1)) in den Modus "geschlossener Regelkreis"...
Seite 25 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.14 : Modus bei OPEN Loop ( U/F QUADRATISCH (5): quadr. Spannungs-/Frequenzkennlinie. Gebertyp ( Spannung Motor 00.08 Wertebereich : SW: JEDER FAHRBEFEHL (0), SW: NICHT GEMESSEN (1), U/F LINEAR (2), SW: 1.
Seite 26 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.16 00.21 U/f-Kennlinie ( : P-Anteil Stromregler Filter Geber ( Wertebereich : 0 bis 250 Werkseinstellung : 40 Aufgrund umrichterinterner Faktoren können in folgenden Wertebereich : Fest (0) oder Dynamisch (1) Werkseinstellung : Fest (0) Fällen Schwankungen auftreten:...
Seite 27: Sicherer Halt
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.23 00.25 : Ursprung der Steuerkommandos : Auswahl der Signalart für AI1 Wertebereich : ÜBER KLEMMENLEISTE (0), ÜBER Wertebereich : 0-20 mA (0), 20-0 mA (1), 4-20 mA mit Erkennung (2),...
Seite 28 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.30 00.37 : Auswahl der Signalart für AO2 : Polarität der Digitaleingänge Wertebereich : ±10 V (0), 0-20 mA (1), 4-20 mA (2) Wertebereich : NEGATIV (0) oder POSITIV (1) Werkseinstellung : ±10 V (0)
Seite 29 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.41 : Anhaltemodus DC Drehz. Null (3) ( ): Anhalten über Gleichstrombrem- sung und Aufhebung bei Drehzahl Null. Wertebereich : Freilauf (0), Rampe (1), Der Umrichter verzögert den Motor durch einen niederfre- Rampe + DC (2), DC Drehz.
Seite 30 Für den korrekten Ablauf muss der Eingang "Sicherer Halt" geschlossen sein. Wenn am Ende des Tests eine Störung "Diagnose" erscheint, das Ergebnis in Parame- ter 17.11 ablesen und mit dem gewohnten Ansprech- partner bei LEROY-SOMER Kontakt aufnehmen. • Achtung, während dieses Tests fließt Strom im Motor.
Seite 31 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.45 00.50 Rücksetzen auf Werkseinstellung : Einfangen Wertebereich : GESPERRT (0), 2 RICHTUNGEN (1), Wertebereich : Nein (0), 50 Hz STARK (1), 60 Hz STARK (2), UHRZEIGER (2), GGUHRZEIGER (3), 50 Hz SCHWACH (3), 60 Hz SCHWACH (4), 2 RICHTGEN Rem.
Seite 32 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter PARAMETRIERUNGSSCHNITTSTELLE 00.51 00.55 : Verwaltung von Kurzunterbrechungen : Anzahl automatischer Resets des Umrichters Wertebereich : GESPERRT (0), ANHALTEN (1), Wertebereich : Keiner (0), 1 bis 5 (1 bis 5)
Seite 33: Parametrierung Über Pc
Parametrierung oder Überwa- 4.2 - Speichern der Parameter in chung des POWERDRIVE mittels PC: - Schnellinbetriebnahme, XPressKey - Datenbank der LEROY-SOMER - Motoren, - Speichern von Dateien, • Die Parametrierungsschnittstelle anschließen. - Online-Hilfe, Mit Hilfe der Parametrierungsschnittstelle überprüfen, dass - Vergleich von 2 Dateien oder einer Datei mit den Werksein- der Umrichter verriegelt ist (Klemme SDI offen).
Seite 34: Kopieren In Einen Anderen Umrichter Für Eine Ähnliche Anwendung
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter OPIEREN DER ARAMETER 4.3 - Kopieren in einen anderen Umrich- ter für eine ähnliche Anwendung • XPressKey an der Steckbuchse RJ45 des POWERDRIVE anschließen. • Der Umrichter ist verriegelt (Klemme SDI2 offen).
Seite 35 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter OPIEREN DER ARAMETER Notizen...
Seite 36: Menüs Und Blockschaltbilder Im Parametrierungsmodus Über "Erweitertes" Menü
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5 - MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.1 - Einführung • Vor Beginn der Parametrierung des Umrichters anhand der Blockschaltbilder müssen die Anweisungen bezüglich Aufstellung, Anschluss und Inbetriebnahme unbedingt und genau beachtet werden (siehe mit dem Frequenzum- richter gelieferte Handbücher).
Seite 37: Erklärungen Der Verwendeten Symbole
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.1.2 - Erklärungen der verwendeten Symbole 01.06 : Eine fettgedruckte Zahl steht für einen Parameter. ADI1 : Steht für eine Eingangs- oder Ausgangsklemme des Frequenzumrichters.
Seite 38: Menü 1: Drehzahlsollwerte Und Begrenzungen
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.2 - Menü 1: Drehzahlsollwerte und Begrenzungen 5.2.1 - Blockschaltbilder von Menü 1 • Auswahl des Sollwertes (Drehzahl) AI1+ AI1- ADI2...
Seite 39 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Begrenzungen und Filter DIO1 DIO2 DIO3 MENÜ 8 MENÜ 6 Drehrichtung Fahrbefehl Impulsbetrieb 01.13 01.12 01.11 Maximale Minimale Drehzahl Drehzahl 01.06...
Seite 40: Erklärung Der Parameter In Menü 1
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 01.10 5.2.2 - Erklärung der Parameter von Menü 1 : Freigabe bipolarer Modus Wertebereich : nur Sollw. + (0) oder Sollw. + und - (1) Werkseinstellung : nur Sollw.
Seite 41 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 01.15 01.35 : Auswahl Drehzahl-Festsollwerte : Anzeiger des Sprungbereichs Wertebereich : Klemmenleiste (0), FSW1 (1) bis FSW8 (8), Zyklussteuerung (9) Wertebereich...
Seite 42 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 01.45 01.47 01.69 : Auswahl Drehzahl-Festsollwerte : Anzahl der Sollwerte im Zyklus über Digitaleingänge Wertebereich : 0 bis 8 Werkseinstellung : 8...
Seite 43 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ Notizen...
Seite 44: Menü 2: Rampen
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.3 - Menü 2: Rampen 5.3.1 - Blockschaltbilder von Menü 2 • Hochlauframpen Menü 9 Ausgang Binär-/Dezimal- 09.32 umsetzer Auswahl 02.10 Hochlauframpe Ausgewählter...
Seite 45 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Auslauframpen Menü 9 Ausgang Binär-/Dezimal- 09.32 umsetzer Auswahl Auslauframpe 02.20 Ausgewählter 1 bis 8 Drehzahl-Festsollwert Menü 1 01.50 Auslauf 1 02.21...
Seite 46: Erklärung Der Parameter In Menü 2
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 02.06 5.3.2 - Erklärung der Parameter von Menü 2 : Typ der Rampe Wertebereich : Linear (0) oder S-förmig (1) Werkseinstellung : Linear (0) 02.01...
Seite 47 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 02.11 02.18 02.21 02.28 : Hochlauframpen 1 bis 8 : Auslauframpen 1 bis 8 Wertebereich : 0,1 bis 3200,0 s / 1000 min...
Seite 48 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 02.50 02.52 : Verriegelung Drehzahl und Rampen : Freigabe spezielle Rampen Wertebereich : NEIN (0) oder JA (1) Wertebereich : GESPERRT (0), 2 Hochl. (1), Werkseinstellung : NEIN (0) 2 Ausl.
Seite 49: Menü 3: Alarme, Drehzahlschwellwerte, Option Geber
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.4 - Menü 3: Alarme, Drehzahlschwellwerte, Option Geber 5.4.1 - Blockschaltbilder von Menü 3 • Basisausführung Remanenzfrequenz 03.90 Motorfrequenz Motor Menü 2 Menü...
Seite 50 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Mit Option Geber Auswahl Verstärkungen • Option Geber-Istwert Drehzahl 03.10 03.16 Sollwert Sollwert Drehzahl- Ausgang nach Rampen Enddrehzahl abweichung Drehzahlregelung 03.11...
Seite 51 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Mit Option Geber-Istwert (Fortsetzung) Auswahl Verstärkungen Drehzahl 03.16 Modus Verstärkungen Drehzahl 03.17 Gesamte Massenträgheit 03.18 03.20 Frequenzbereich 03.21 Dämpfungsfaktor 03.90...
Seite 52: Erklärung Der Parameter In Menü 3
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 03.11 5.4.2 - Erklärung der Parameter von Menü 3 : I-Anteil Drehzahl Ki1 ( Wertebereich : 0 bis 32000 Die mit dem Symbol...
Seite 53 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 03.18 03.34 : Gesamte Massenträgheit ( : Anzahl der Striche pro Umdrehung des Gebers Wertebereich : 0,001 bis 32,000 kgm Wertebereich...
Seite 54 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 03.39 03.41 : Nicht verwendet 03.53 03.60 : Nicht verwendet 03.42 : Filter Geber ( 03.61 : Quelle Impulseingang Wertebereich : 0 bis 10 : 00.00 bis 21.51...
Seite 55 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ Notizen...
Seite 56: Menü 4: Stromregelkreis - Drehmomentregelung
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.5 - Menü 4: Stromregelkreis - Drehmomentregelung 5.5.1 - Blockschaltbilder Menü 4 • Steuerung im offenen Regelkreis Schwellwert Spannung DC-Zwischenkreis 02.08 Überwachung...
Seite 57 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Steuerung im geschlossenen Regelkreis Verzögerung Anlaufmoment bis Dauermoment 04.51 Begrenzung symmetrischer 04.07 Strom (%) Begrenzung Kurzzeitiger Wirkstroms Grenzwert des 04.05...
Seite 58: Erklärung Der Parameter In Menü 4
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 04.08 5.5.2 - Erklärung der Parameter von Menü 4 : Drehmomentsollwert : ± 04.24 (% In Wirk Motor) Wertebereich Werkseinstellung : 0,0 % In 04.01...
Seite 59 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 04.13 04.51 : P-Anteil Stromregler : Verzögerung Anlaufmoment bis Dauermoment Wertebereich : 0 bis 250 s 04.14 : I-Anteil Stromregler Werkseinstellung : 60 s Beim Anlauf zulässige Zeit in Drehmomentbegrenzung 04.05...
Seite 60: Menü 5: Motorsteuerung (Modus, Taktfrequenz, Kenndaten)
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.6 - Menü 5: Motorsteuerung (Modus, Taktfrequenz, Kenndaten) 5.6.1 - Blockschaltbild Menü 5 Schlupf- Spannungssteuerung ausgleich Freigabe Motor- Sollwert 05.12 Selbstkalibrierung...
Seite 61: Erklärung Der Parameter In Menü 5
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 05.09 5.6.2 - Erklärung der Parameter von Menü 5 : Nennspannung Motor Wertebereich : 0 bis 999 V Werkseinstellung : Eur: 400 V, USA: 460 V 05.01...
Seite 62 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 05.12 05.14 : Freigabe Selbstkalibrierung : Modus bei OPEN Loop ( Wertebereich : Nein (0), Ohne Drehung (1), Mit Drehung (2)
Seite 63 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 05.15 05.19 : Boost auf der U/f-Kennlinie : Modulation erhöhte Stabilität Wertebereich : 0 bis 25,0 % der Motornennspannung Wertebereich : Gesperrt (0) oder Freigegeben (1) (05.09)
Seite 64 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 05.54 05.27 05.31 : Verhältnis zwischen Eckfrequenz und : Nicht verwendet Nennfrequenz Wertebereich : 75% bis 150% 05.32 : Drehmoment-Strom-Koeffizient Kt (...
Seite 65: Werkseinstellungen In Abhängigkeit Der Baugröße (Siehe Parameter 11.43 Oder 00.45)
Anmerkung: 05.62 = STANDARD (0) lassen und nur nach eingestellt werden. Wenn aber 05.62 = STANDARD (0) und 11.31 = SERVO Rücksprache mit LEROY-SOMER verändern. (3), kann der in 05.63 programmierte Wert dazu verwendet werden, die Verluste im Motor während der Bremsphasen zu erhöhen, indem 02.04 auf feste Rampe + (3) oder automat.
Seite 66: Menü 6: Verwaltung Der Ansteuerlogik Und Der Betriebsstundenzähler
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.7 - Menü 6: Verwaltung der Ansteuerlogik und der Betriebsstundenzähler 5.7.1 - Blockschaltbilder von Menü 6 • Verwaltung der Ansteuerlogik Steuerungen an der Klemmenleiste Start/Stopp gehalten Steuerungen über...
Seite 67 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Betriebsstundenzähler, Energiezähler und Alarme Befehl START/STOPP 01.11 Betriebsdauer Stunden Jahre Minuten Tage 06.23 06.22 Reset Energie- Energiezähler zähler 06.17 06.25 06.24...
Seite 68: Erklärung Der Parameter In Menü 6
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.7.2 - Erklärung der Parameter von Menü 6 DC Drehz. Null (3) ( ): Anhalten über Bremsung durch Ein- speisung eines niederfrequenten Stroms und bei Drehzahl 06.01...
Seite 69 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 06.03 06.04 : Verwaltung von Kurzunterbrechungen : Steuerlogik Wertebereich : GESPERRT (0), ANHALTEN (1), Wertebereich : Start/Stopp gehalt. (0), Start/Stopp Impuls (1), ANHALTEN ZEITVERSETZT (2) Start/Stopp + Umk.
Seite 70 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 06.08 06.10 : Halten Drehzahl Null : Reduzierte Spannung Wertebereich : Gesperrt (0), Freigegeben (1), Wertebereich : Gesperrt (0) oder Freigegeben (1)
Seite 71 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 06.23 06.42 : Betriebsdauer (Stunden, Minuten) : Steuerwort Wertebereich : 0 bis 32767 Werkseinstellung : 0 Wertebereich : 0 bis 23,59 (Stunden, Minuten) Mit dem Steuerwort lässt sich der Umrichter über die serielle...
Seite 72 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 06.43 06.63 : Ursprung der Steuerkommandos : Verzögerung vor Einfangen Wertebereich : Klemmenleiste (0), Über Feldbus (1), Wertebereich : 0 bis 200,00 s...
Seite 73 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ Notizen...
Seite 74: Menü 7: Konfiguration Der Analogeingänge Und -Ausgänge
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.8 - Menü 7: Konfiguration der Analogeingänge und -ausgänge 5.8.1 - Blockschaltbilder Menü 7 • Analoge Eingänge/Ausgänge Signalverlust 4-20 mA Signaltyp 07.06...
Seite 75 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Analoge Eingänge/Ausgänge (Fortsetzung) Quelle 07.19 Signaltyp 07.21 Gesamter Skalierung Motor- 04.01 ±10 V 07.20 strom Ausgang Analog- 07.68 0-20 mA...
Seite 76: Erklärung Der Parameter In Menü 7
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 07.08 07.12 5.8.2 - Erklärung der Parameter von Menü 7 :Skala Eingänge AI1 und ADI2 Wertebereich : 0 bis 2,50 Anmerkung: Die Abtastrate für die Eingänge und Ausgänge Werkseinstellung : 1,00 von Menü...
Seite 77 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 07.14 07.20 07.23 : Ziel Eingang ADI2 :Skala Analogausgänge : 00.00 bis 21.51 Wertebereich AO1 und AO2 Werkseinstellung : 01.37 : Analogeingang 2 belegt mit...
Seite 78 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 07.57 07.68 : Zustand des PTC-Fühlers am MD-Encoder : Analogausgang AO1 Wertebereich : Nicht ausgel. (0) oder Ausgelöst (1) Wertebereich : ± 100,00 % Wenn 07.56 freigegeben ist, gibt der Parameter 07.57 den...
Seite 79 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ Notizen...
Seite 80: Menü 8: Konfiguration Der Digitaleingänge Und -Ausgänge
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.9 - Menü 8: Konfiguration der Digitaleingänge und -ausgänge 5.9.1 - Blockschaltbilder Menü 8 • Belegung der Digitaleingänge und Relaisausgänge 8.29 Polarität der Digitaleingänge...
Seite 81 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Belegung der Digitaleingänge und Relaisausgänge (Fortsetzung) Umkehrung Umrichter bereit Zustand 08.17 Relaisausgang 10.01 08.07 RL1O Relaisausgang 1 COM-RL1 08.27 Quelle...
Seite 82: Erklärung Der Parameter In Menü 8
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 08.10 5.9.2 - Erklärung der Parameter von Menü 8 : Verwaltung Eingang "Sicherer Halt" Wertebereich : Freigegeb. (0) oder Sicherer Halt (1) Anmerkung: Die Abtastrate für die Digitaleingänge und -aus-...
Seite 83 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 08.20 08.26 : Statuswort der Eingänge/Ausgänge : Nicht verwendet 08.27 Wertebereich : 0 bis 511 : Quelle Relaisausgang 1 Mit diesem Parameter lässt sich der Zustand der Eingänge/ : 00.00 bis 21.51...
Seite 84 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 08.50 08.53 : Puffervariablen 1 bis 4 Wertebereich : Inaktiv (0) oder Aktiv (1) Werkseinstellung : Inaktiv (0) Binäre Parameter, die als Puffervariablen dienen können.
Seite 85 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ Notizen...
Seite 86: Menü 9: Logische Funktionen (Befehl +Drehzahl, -Drehzahl Und Binär-/Dezimalumsetzer)
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.10 - Menü 9: Logische Funktionen (Befehl +Drehzahl, -Drehzahl und Binär-/Dezi- malumsetzer) 5.10.1 - Blockschaltbilder Menü 9 • Logische Funktionen Quelle 1 09.x4...
Seite 87 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Steuerung +Drehzahl, -Drehzahl Reset-Modus + Drehzahl, - Drehzahl 09.21 Ziel 09.25 Sollwert Eingang +100 + Drehzahl, + Drehzahl - Drehzahl 09.26...
Seite 88: Erklärung Der Parameter In Menü 9
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 09.10 5.10.2 - Erklärung der Parameter von Menü 9 : Ziel logische Funktion 1 : 00.00 bis 21.51 Wertebereich Werkseinstellung : 00.00 09.01...
Seite 89 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 09.20 09.25 : Ziel logische Funktion 2 : Ziel Sollwert +Drehz., -Drehz. : 00.00 bis 21.51 : 00.00 bis 21.51 Wertebereich Wertebereich Werkseinstellung : 00.00...
Seite 90 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 09.34 09.61 : Offset Dezimalausgang : Ausgang logische Funktion 3 Wertebereich : 0 bis 32 Wertebereich : Inaktiv (0) oder Aktiv (1) Werkseinstellung : 0 Gibt den Zustand des Ausgangs der logischen Funktion 3 an.
Seite 91 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 09.72 09.73 09.82 :Nicht verwendet : Quelle 3 logische Funktion 5 * : 00.00 bis 21.51 Wertebereich 09.74 Werkseinstellung : 10.19 : Quelle 1 logische Funktion 4 : 00.00 bis 21.51...
Seite 92 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 09.89 09.97 : Nicht verwendet : Invertierung Quelle 2 logische Funktion 6 Wertebereich : Nein (0) oder Ja (1) 09.90 : Ziel logische Funktion 6 Werkseinstellung : Nein (0) : 00.00 bis 21.51...
Seite 93 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ Notizen...
Seite 94: Menü 10: Status Des Umrichters Und Diagnose
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.11 - Menü 10: Status des Umrichters und Diagnose 5.11.1 - Blockschaltbilder Menü 10 • Betriebszustände Umrichter bereit Störung - 1 (aktuellste Störung) 10.20...
Seite 95 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Bremsung über Widerstand Warnung Überlast Bremswiderstand 10.12 10.30 Maximale Bremsdauer der Widerstände 10.31 Maximaler Bremszyklus der Widerstände Integration Überlast Bremswiderstand 10.39...
Seite 96: Erklärung Der Parameter In Menü 10
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 10.07 5.11.2 - Erklärung der Parameter von Menü 10 : Drehzahl größer als oberer Schwellwert Wertebereich : Nein (0) oder Ja (1) 10.01...
Seite 97 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 10.16 : Unterspannung Gleichstrom-Zwischenkreis Bez. Parame- Ursache für das Auslösen des Sicher- trierungs- heitsmodus Wertebereich : Nein (0) oder Ja (1)
Seite 98 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 10.31 : Maximaler Bremszyklus der Widerstände Bez. Parame- Ursache für das Auslösen des Sicher- Wertebereich : 0 bis 25,0 min trierungs-...
Seite 99 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 10.36 10.40 : Binärcode der Zustände von 10.01 bis 10.15 : Umrichter bereit bei automatischen Resets Wertebereich : Nein (0) oder Ja (1)
Seite 100 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 10.59 10.68 : Freigabe Sicherheitsmodus "Phase Motor" : Nicht verwendet Wertebereich : Nein (0) oder Ja (1) 10.69 Werkseinstellung : Nein (0) :Berücksichtigung der Auslösung des...
Seite 101 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 10.98 : Betriebszustand Bezeichnung Wert Bedeutung Wertebereich : 0 bis 36 Externe Sperre (Fahrbefehl liegt Definiert den Betriebszustand des Umrichters. an, aber SDI2 nicht angeschlossen Ext.
Seite 102: Menü 11: Anwendermenü, Serielle Schnittstelle, Verschiedenes
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.12 - Menü 11: Anwendermenü, serielle Schnittstelle, Verschiedenes 5.12.1 - Blockschaltbild Menü 11 • Konfiguration Menü 0 Belegung von 46 Belegung von 56 11.01...
Seite 103: Erklärung Der Parameter In Menü 11
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 11.25 5.12.2 - Erklärung der Parameter von Menü 11 : Geschwindigkeit serielle Schnittstelle in Baud Wertebereich : 300 (0) bis 115200 (9) 11.01...
Seite 104: Rücksetzen Auf Werkseinstellung
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 11.29 : Softwareversion Umrichter Anmerkung: Wenn die Übertragung nicht ausgeführt werden kann, blinkt die LED des Kopiersteckers XPressKey schnell. Wertebereich : 1,00 bis 9,99 ACHTUNG: Gibt die Softwareversion des Umrichters an.
Seite 105 Überwachung der Kommunikation auf dem RJ45-Steckver- ße, "Hardware"-Index und Variante des Umrichters. binder des Umrichters. Wenn das Leistungsschild nicht sichtbar ist, teilen Sie diesen Code Ihrem Ansprechpartner bei LEROY-SOMER mit. 11.64 : Sichern der Parameter auf EEPROM Wertebereich : Nein (0) oder Ja (1) 11.61...
Seite 106 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 11.65 : Menü der auf EEPROM zu sichernden Parameter Wertebereich : 0 bis 21 Werkseinstellung : 0 Mit diesem Parameter lässt sich das oder die zu sichernden Menüs auswählen, 11.65 = 0 für alle Menüs.
Seite 107: Menü 12: Vergleicher, Steuerung Einer Bremse, Mathematische Funktionen
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.13 - Menü 12: Vergleicher, Steuerung einer Bremse, mathematische Funktionen 5.13.1 - Blockschaltbilder Menü 12 • Vergleicher Hysterese Ziel 12.x5 Quelle 12.x7...
Seite 108 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Bremssteuerung im offenen Regelkreis Stromschwellwert Lüften Bremse 12.42 Stromschwellwert Anziehen Bremse Freigabe Bremssteuerung 12.43 12.41 Gesamter Motorstrom Ausgang Umrichter Halten...
Seite 109 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ • Bremssteuerung im geschlossenen Regelkreis Verzögerung Fahrbefehl 05.53 ODER LATCH Fluss Motor 7/8 Nennfluss Freigabe Bremssteuerung Stromschwellwert Anziehen Bremse 12.41 12.43...
Seite 110: Erklärung Der Parameter In Menü 12
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 12.08 5.13.2 - Erklärung der Parameter von Menü 12 : Quelle Variable 1 Funktionsblock 1 : 00.00 bis 21.51 Wertebereich Werkseinstellung : 00.00 12.01...
Seite 111 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 12.11 12.24 : Ziel Ausgang Funktionsblock 1 : Schwelle Vergleicher 2 : 00.00 bis 21.51 Wertebereich Wertebereich : 0 bis 100,0 % Werkseinstellung : 00.00...
Seite 112 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 12.30 12.34 : Auswahl Funktionsblock 2 : Skala Variable 2 Funktionsblock 2 Wertebereich : siehe Tabelle unten Wertebereich : ± 4,000...
Seite 113 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 12.44 12.49 : Frequenzschwellwert Lüften Bremse ( : Positionssteuerung beim Lüften ( Wertebereich : Gesperrt (0) oder Freigegeben (1) Wertebereich : 0 bis 20,0 Hz...
Seite 114 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 12.65 12.75 : Hysterese Vergleicher 3 : Hysterese Vergleicher 4 Wertebereich : 0 bis 25,0 % Wertebereich : 0 bis 25,0 %...
Seite 115: Menü 13: Reserviert
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.14 - Menü 13: Reserviert...
Seite 116: Menü 14: Pid-Regler
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.15 - Menü 14: PID-Regler 5.15.1 - Blockschaltbild Menü 14 Rampe für PID-Sollwert 14.07 Quelle PID-Sollwert 14.03 Fehler PID-Regler Sollwert PID-Regler 14.22...
Seite 117: Erklärung Der Parameter In Menü 14
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 14.09 5.15.2 - Erklärung der Parameter von Menü 14 : Zusätzliche Quelle Freigabe PID-Regler : 00.00 bis 21.51 Wertebereich Werkseinstellung : 10.01 14.01...
Seite 118 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 14.17 : Festhalten Integration PID-Regler Wertebereich : Nein (0) oder Ja (1) Werkseinstellung : Nein (0) Nein (0): Die Integration wird normal ausgeführt, wenn der PID-Regler aktiviert ist.
Seite 119: Menü 15: Optionen Anschluss Modbus Rtu Und Feldbus Und Zusätzliche Eingänge/Ausgänge
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.16 - Menü 15: Optionen Anschluss MODBUS RTU und Feldbus und zusätzliche Eingänge/Ausgänge (Siehe Angaben in den Handbüchern der entsprechenden Optionen)
Seite 120: Menü 16: Verschiedene Funktionen
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.17 - Menü 16: Verschiedene Funktionen 5.17.1 - Blockschaltbilder Menü 16 • Timer Auswahl Quelle Ziel Typ Verzög. Zeiteinheit 16.x2 16.x9 16.x3...
Seite 121: Erklärung Der Parameter In Menü 16
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 16.12 5.17.2 - Erklärung der Parameter von Menü 16 : Quelle Timer 2 : 00.00 bis 21.51 Wertebereich Werkseinstellung : 00.00 16.01...
Seite 122 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 16.23 16.34 : Typ Timer 3 : Einheit Timer 4 Wertebereich : Einschalt. (0) oder Ausschalt. (1) Wertebereich : Sekunde (0), Minute (1), Stunde (2)
Seite 123 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 16.49 16.63 : Ziel Halteglied 1 : Quelle AUS Halteglied 3 : 00.00 bis 21.51 : 00.00 bis 21.51 Wertebereich Wertebereich Werkseinstellung : 00.00...
Seite 124: Menü 17: Diagnose
17.18 und 17.19 ablesen und mit dem bekannten An- einem Reset beim Ausschalten und anschließenden Einschal- sprechpartner bei LEROY-SOMER Rücksprache nehmen. ten des Umrichters), insbesondere ist dies ein Reset der Para- Err Itfce (3): Auf der Steuerungskarte wurde ein Problem meter 17.33 bis 17.39, 17.42 bis 17.49, 17.52 bis 17.59).
Seite 125 Schnittstellenkarten oder des Leistungsteils genauer bestimmen lösung des Sicherheitsmodus des Umrichters, gefiltert über 17.31. Dieser Wert bleibt auch nach einer Unterbrechung zu können. Diesen Code notieren, bevor Sie sich an Ihren be- kannten Ansprechpartner bei LEROY-SOMER wenden. der Spannungsversorgung der Elektronik gespeichert. 17.31 17.19...
Seite 126 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 17.42 17.52 : Wert der Zwischenkreisspannung im Augenblick : Wert der Drehzahl im Augenblick der der Auslösung des Sicherheitsmodus (instant 0) Auslösung des Sicherheitsmodus (instant 0)
Seite 127 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 17.63 17.78 : Wert des Motorstroms im Augenblick der : Verstrichene Zeit zwischen den beiden Auslösung des Sicherheitsmodus (instant 0) Zuständen 17.64...
Seite 128 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 17.84 : Zähler 1 Auslösung Sicherheitsmodus - 3 Wertebereich : 0,000 bis 9,364 (Jahre, Tage) 17.85 : Zähler 2 Auslösung Sicherheitsmodus - 3...
Seite 129: Menü 18: Rückspeisemodus (Mdr)
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 5.19 - Menü 18: Rückspeisemodus (MDR) 5.19.1 - Blockschaltbild Menü 18 Regelmodus Spannungs- Regen regler Sollwert des 18.28 Stromregler Spannungssollwert Wirkstroms...
Seite 130: Erklärung Der Parameter In Menü 18
- den Umrichter ausschalten und dann wieder einschalten, Wertebereich : 0 bis 32000 - anschließend die Einstellungen in Menü 18 vornehmen. Werkseinstellung : 1000 Für weiterführende Informationen wenden Sie sich bitte an Ih- ren Ansprechpartner bei LEROY-SOMER. 18.07 : I-Anteil Spannungsregler Wertebereich : 0 bis 32000 18.01...
Seite 131 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 18.13 18.20 : P-Anteil Stromregler : Wert der Netzdrossel Wertebereich : 0,000 bis 32,000 mH 18.14 : I-Anteil Stromregler Werkseinstellung : 0,000 mH...
Seite 132 Tandem, der Master regelt dabei die Spannung des Gleich- strom-Zwischenkreises und der Slave den Stromsollwert 18.29. ACHTUNG: Dieser Tandem-Betrieb erfordert eine spezielle Schal- tung der Gleichrichter, bitte mit LEROY-SOMER Rück- sprache nehmen. 18.30 : Freigabe der Strombegrenzung bei der Energierückspeisung...
Seite 133: Menü 21: Parameter Zweiter Motor
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 21.05 5.20 - Menü 21: Parameter zweiter Motor : Auslauframpe Motor 2 Wertebereich : 0 bis 3200,0 s / 1000 min Erklärung der Parameter von Menü...
Seite 134 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter MENÜS UND BLOCKSCHALTBILDER IM PARAMETRIERUNGSMODUS ÜBER "ERWEITERTES" MENÜ 21.09 21.13 : Nennspannung Motor 2 : Spannungsoffset Motor 2 Wertebereich : 0 bis 999 V Wertebereich : 0 bis 25,5 V...
Seite 135: Betrieb Über Modbus Rtu
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter BETRIEB ÜBER MODBUS RTU 6 - BETRIEB ÜBER MODBUS RTU 6.2 - Parametrierung über PC 6.1 - Serielle Schnittstelle Mit der Parametrierungssoftware POWERSOFT ist eine sehr benutzerfreundliche Inbetriebnahme des POWERDRIVE Der POWERDRIVE besitzt standardmäßig eine serielle...
Seite 136: Modbus Rtu
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter BETRIEB ÜBER MODBUS RTU 10.40: Statuswort 6.4.2 - Beschreibung des Datenaustauschs Bits des Der Datenaustausch erfolgt auf Initiative des Masters, der Status- Zugeordnete seine Anfrage sendet: Wenn der betreffende Slave sie ver-...
Seite 137: Belegung Der Parameter
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter BETRIEB ÜBER MODBUS RTU 6.4.3 - Belegung der Parameter • Funktionscode 3: mehrfaches Lesen Lesen eines aneinander grenzenden Bereichs von Registern. Die Umrichter POWERDRIVE werden unter Verwendung ei- Der Slave setzt eine obere Grenze der Anzahl von Registern ner Struktur Menü.Parameter parametriert.
Seite 138 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter BETRIEB ÜBER MODBUS RTU • Funktionscode 6: Schreiben eines einzigen Registers Vom Slave zurückgeschickter Rahmen: Schreiben eines Werts in ein einziges 16-Bit-Register. Die Bytes Beschreibung normale Antwort ist ein "Echo" der Anfrage nach dem Schrei- Adresse des Slave (1 bis 247) ben in das Register.
Seite 139: Beispiel
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter BETRIEB ÜBER MODBUS RTU 6.4.6 - Beispiel Umrichteradresse = 1 (standardmäßige Adresse). Lesen von 3 Umrichterparametern ab 1.05. 1.05 wird zu 1.04, und dies ist hexadezimal gleich 68 (Adresse Modbus = Adresse Umrichterparameter - 1).
Seite 140: Crc
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter BETRIEB ÜBER MODBUS RTU 6.4.9 - CRC Dieses Steuerwort dient der Entdeckung von Übertragungsfehlern. Es wird über 16 Bit ausgehend von allen Bytes der Frage- und Antwortrahmen berechnet. Algorithmus:...
Seite 141: Auslösen Des Sicherheitsmodus - Diagnose
• Der Anwender darf weder versuchen, den Umrichter selbst zu reparieren, noch andere als die in diesem Kapitel aufgeführten Fehlerdiagnosen und -behebungen durchführen. Bei einem Defekt des Umrichters muss dieser über den üblichen Ansprechpartner an LEROY-SOMER eingeschickt werden. 7.2 - Abschaltung bei Auslösen des Sicherheitsmodus Wenn sich der Umrichter im Sicherheitsmodus befindet, ist seine Ausgangsbrücke inaktiv, und er steuert nicht mehr den Motor.
Seite 142 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter AUSLÖSEN DES SICHERHEITSMODUS - DIAGNOSE Bez. Parame- Ursache für das Auslösen des Sicher- Lösung trierungs- heitsmodus schnittstelle • Die gemessene Position verändert sich nicht (der Geber ist falsch angeschlos- •...
Seite 143 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter AUSLÖSEN DES SICHERHEITSMODUS - DIAGNOSE Bez. Parame- Ursache für das Auslösen des Sicher- Lösung trierungs- heitsmodus schnittstelle • Siehe 10.37. • Unterbrechen der Feldbusverbindung FELDBUS • Den Anschluss der Option "Feldbus" an den Umrichter während des Betriebs oder bei Fehler.
Seite 144 DIAGNOSE beim Test des Leistungsteils oder beim 17.18 und 17.19 auslesen, dann mit Ihrem üblichen Selbsttest entdeckt Ansprechpartner bei LEROY-SOMER Kontakt aufnehmen. Überlast +10V • Überlast der Versorgung +10 V • Den aufgenommenen Strom überprüfen. • Das Versorgungsnetz überprüfen. • Ausfall der Spannungsversorgung •...
Seite 145: Wartung
LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter WARTUNG 8 - WARTUNG Angaben zur Wartung und zu Messungen sowie die Liste der Ersatzteile finden Sie in Kapitel 6 des Inbetriebnahme- und Wartungshandbuchs des POWERDRIVE.
Seite 146 LEROY-SOMER INBETRIEBNAHMEANLEITUNG 3871 de - 2010.09 / f POWERDRIVE MD/FX Frequenzumrichter WARTUNG Notizen...
Seite 148 MOTEURS LEROY-SOMER 16015 ANGOULÊME CEDEX - FRANKREICH 338 567 258 RCS ANGOULÊME S.A. au capital de 62 779 000 € www.leroy-somer.com...

Diese Anleitung auch für:

Powerdrive fx

Leroy-Somer POWERDRIVE MD Inbetriebnahmeanleitung

Quicklinks

Verwandte Anleitungen für Leroy-Somer POWERDRIVE MD

Inhaltszusammenfassung für Leroy-Somer POWERDRIVE MD

Diese Anleitung auch für:
