Leistungsmerkmale der Umrichter

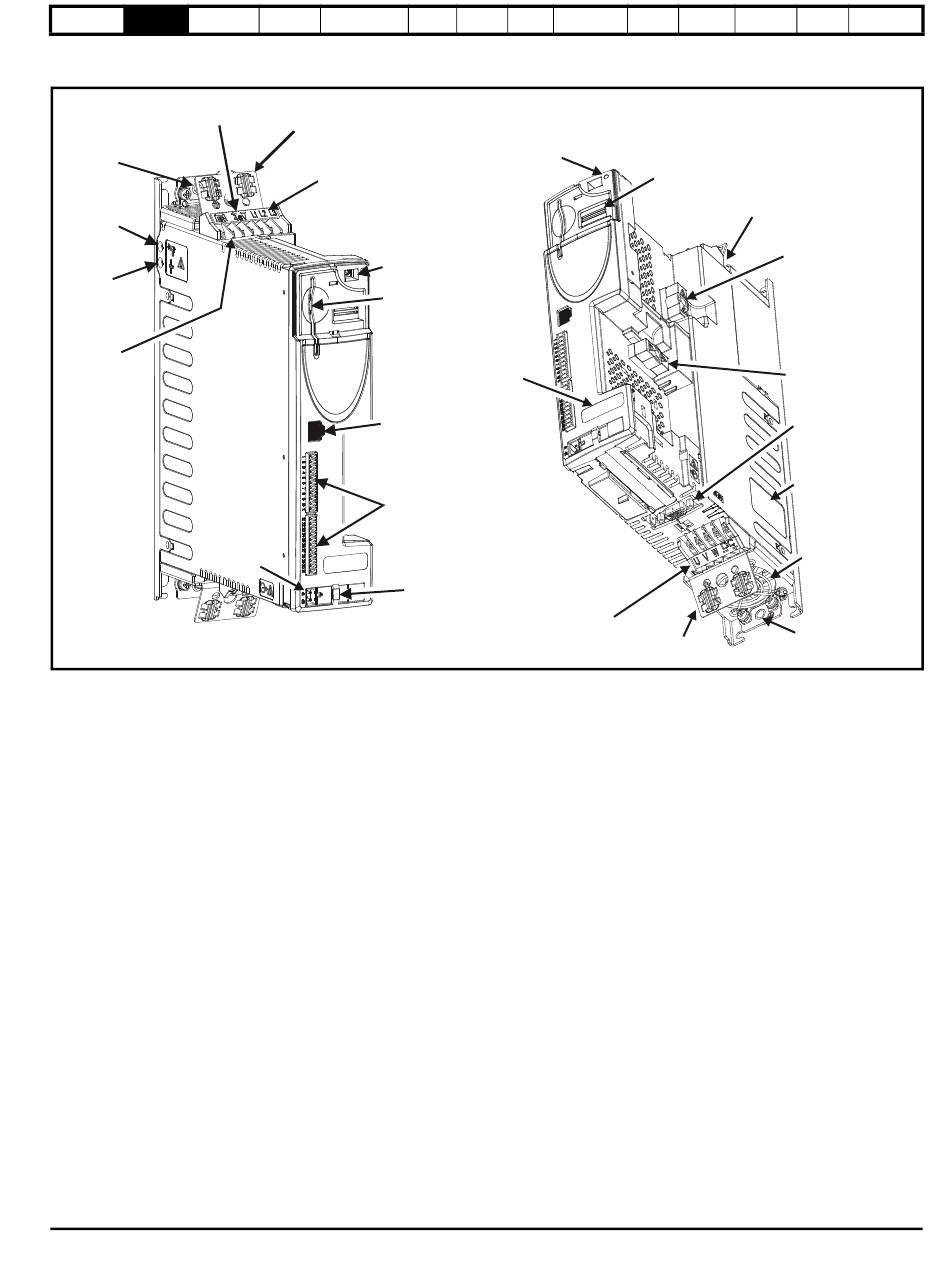

Abbildung 2-1 Leistungsmerkmale der Umrichtergröße 0
48V-Anschluss
(für Niedergleichspannungsbetrieb)
Erdungsschraube
Schraube f.
Leitung-
Erde-Varistor
Schraube
f. Internes
EMV-Filter
Anschlüsse
f. Brems-
widerstand
Relaisan-
schlussklemme
Unidrive SP Benutzerhandbuch
Ausgabenummer: 12
Elektrische Bedienung und Basispa-
Installation Softwarestruktur rameter
EMV-Klammer
AC-Versorgung
Anschluss für
Bedieneinheit
SMARTCARD-
Einbauplatz
Serieller
Anschluss
Steueranschlussklemmen
Zugentlastung
f. Steuerkabel
www.leroy-somer.com
Inbetrieb- Optimie- SMARTCARD- Onboard-
nahme rung Betrieb
Status-LED
Nennwert-
Aufkleber
Motoranschlüsse
EMV-Klammer
Erweiterte Technische Fehlerdia-
SPS Parameter Daten gnose
Platz für Nullimpuls-
Markierung
Steckplatz f.
Bremswiderstand
Abdeckung f.
Solutions-Modul-
Steckplatz 2
Abdeckung f.
Solutions-Modul-
Steckplatz 1
Encoder-
Eingangsanschluss
Zulassungs-
Aufkleber
Lüfter
Erdungsschraube
