Als allgemeine Regel gilt: Wenn Baugruppen außerhalb des Gebäudes, in
dem sich der Umrichter befindet, installiert sind oder die innerhalb eines
Gebäudes verlegten Kabel länger als 30 m sind, sollten zusätzliche
Sicherheitsvorkehrungen getroffen werden. Es wird eine der folgenden
Methoden empfohlen:
1. Galvanische Trennung, d.h. der 0 V-Kreis darf nicht geerdet werden.
Vermeiden Sie Schleifen in der Verkabelung elektronischer
Baugruppen, d.h. Sie müssen sicherstellen, dass jeder Leitung
die entsprechend 0 V-Ader zugeordnet ist.
2. Geschirmtes Kabel mit zusätzlicher Stromversorgungserdung. Die
Kabelschirmung kann an beiden Enden geerdet werden. Zusätzlich
dazu müssen die Erdleiter jedoch an beiden Kabelenden an ein
äquipotenziales Erdverbindungskabel mit einem Kabelquerschnitt von
2
mindestens 10 mm
oder 10 mal der Fläche der Signalkabelschirmung
bzw. entsprechend den für den Installationsort jeweils geltenden
elektrischen Sicherheitsbestimmungen angeschlossen werden.
Dadurch wird sichergestellt, dass Fehler- bzw. Spitzenströme
hauptsächlich durch das Erdungskabel und nicht über die
Signalkabelschirmung abgeleitet werden. Wenn am Installationsstandort
eine gute Erdung aller Maschinen- und Gebäudeteile vorhanden ist,
sind solche Sicherheitsmaßnahmen nicht notwendig.
3. Zusätzlicher Überspannungsschutz - bei analogen und digitalen
Ein-und Ausgängen kann parallel zum Eingangsstromkreis ein
Z-Diodennetzwerk oder ein handelsüblicher Überspannungsschutz,
wie in Abbildung 4-38 und Abbildung 4-39 dargestellt, geschaltet
werden.
Falls an einer Digitalschnittstelle Überspannungen auftreten, kann
deren Schutzschaltung (O.Ld1, Fehlerabschaltungscode 26) ausgelöst
werden. Um nach einem solchen Ereignis den Normalbetrieb
wiederherzustellen, kann die Fehlerabschaltung durch Einstellen
von Pr 10.34 (Auto Reset) auf 5 zurückgesetzt werden.

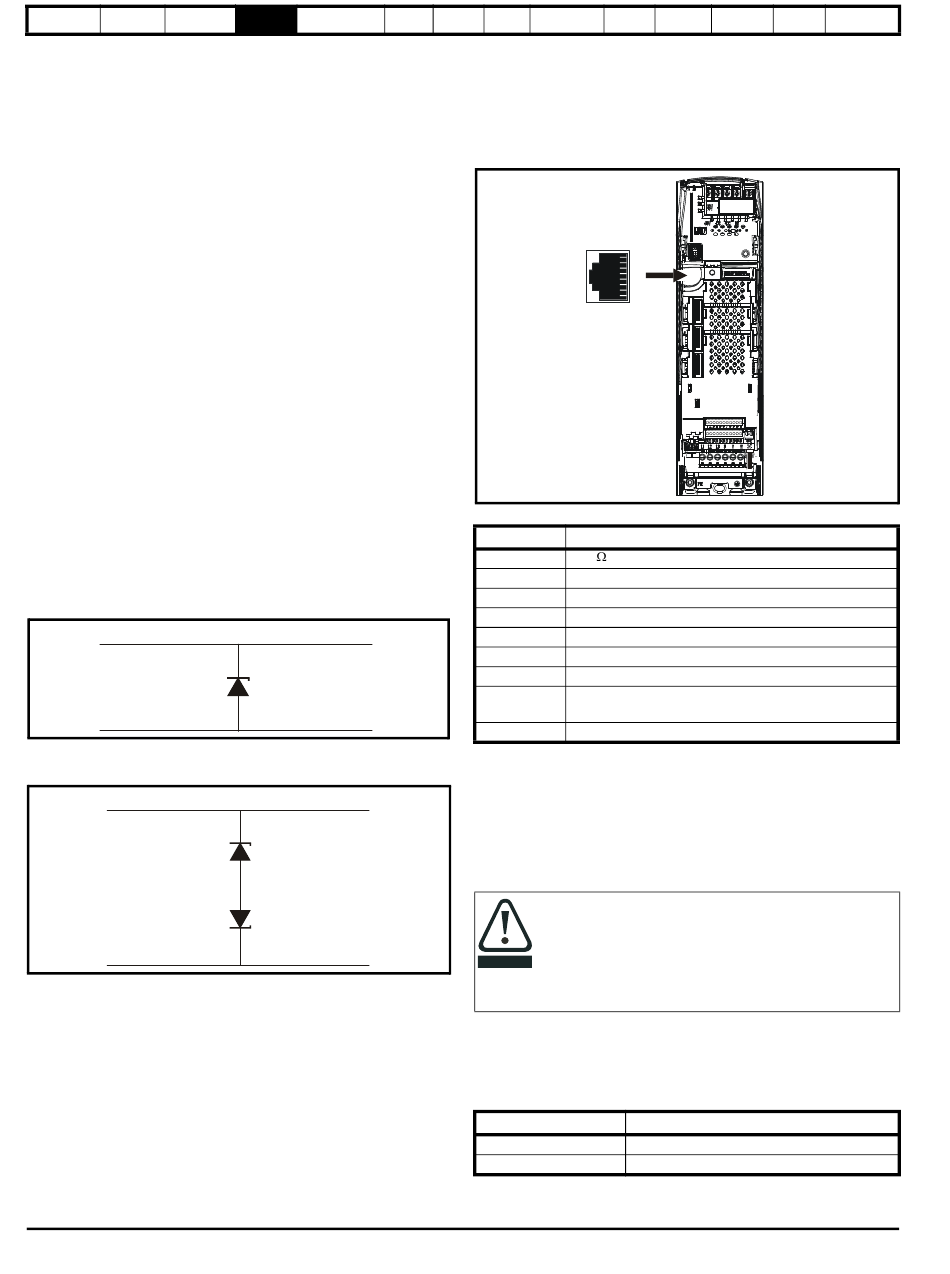

Abbildung 4-38 Unterdrückung von Spannungsspitzen für digitale
und unipolare Ein-/Ausgänge
Signal von Anlage
0 V
Abbildung 4-39 Unterdrückung von Spannungsspitzen für
analoge und bipolare Ein-/Ausgänge
Signal von Anlage
0 V
Überspannungsschutzmodule sind als schienenmontierbare Module,
beispielsweise von Phoenix Contact, erhältlich:
Unipolar
TT-UKK5-D/24 DC
Bipolar
TT-UKK5-D/24 AC
Diese Module eignen sich nicht für Encoder-Signale oder schnelle
digitale Datennetzwerke, da sich die Diodenkapazitäten negativ auf
Signale auswirken. Bei den meisten Encodern sind Signalstromkreise
vom Motorchassis galvanische isoliert. In diesem Fall sind keine
Vorsichtsmaßnahmen erforderlich. Bei Datennetzwerken müssen Sie
die speziellen Empfehlungen für den jeweiligen Netzwerktyp beachten.
82
Elektrische
Bedienung und
Basispa-
Installation
Softwarestruktur
rameter
Signal zum Umrichter
30 V-Zener-Diode,
z. B. 2xBZW50-15
0 V
Signal zum Umrichter
2 V 15 V-Zener-Diode,
z. B. 2xBZW50-15
0 V
www.leroy-somer.com
Inbetrieb-
Optimie-
SMARTCARD-
Onboard-
nahme
rung
Betrieb
4.12
Anschlüsse für die serielle
Kommunikation
Der Umrichter besitzt standardmäßig einen seriellen
Datenübertragungsanschluss, der eine zweipolige EIA485-Kommunikation
unterstützt. Anschlussdaten für RJ45-Stecker finden Sie in Tabelle 4-16.
Abbildung 4-40 Lage der seriellen RJ45-Anschlussbuchse
Tabelle 4-16 Anschlussdaten für RJ45-Stecker
Stift
1
120
Abschlusswiderstand
2
RX TX
3
0 V isoliert
4
+24 V (100 mA)
5
0 V isoliert
6
TX Enable
7
RX\ TX\
RX\ TX\ (falls Abschlusswiderstände erforderlich sind,
8
mit Stift 1 verbinden)
Mantel
0 V isoliert
Die Schnittstelle liefert 2 Unitloads an das Kommunikationsnetzwerk.
Die Mindestanzahl an Anschlüssen beträgt beträgt 2, 3, 7 und
Schirmung. Es ist generell ein geschirmtes Kabel zu verwenden.
4.12.1
Isolierung der seriellen Schnittstelle
Die serielle Schnittstelle am Unidrive SP ist doppelt isoliert und erfüllt
die im Standard EN50178 festgelegten Bestimmungen für SELV-
klassifizierte Systeme.
Um die Bestimmungen für SELV-klassifizierte Systeme im
Standard IEC60950 (IT-Systeme) einzuhalten, ist es wichtig,
dass der Steuercomputer geerdet ist. Bei Verwendung von
Laptop-Computern oder ähnlichen Geräten, die nicht
WARNUNG
geerdet werden können, muss in der
Kommunikationsverkabelung eine entsprechende
Stromtrennungseinrichtung zwischengeschaltet werden.
Für den Anschluss des Umrichters an IT-Systeme (wie z.B. Laptop-
Computer) steht ein eigenes serielles Kommunikationskabel zu
Verfügung, das beim Lieferanten des Umrichters erhältlich ist. Im
Folgenden finden Sie weitere Einzelheiten:
Tabelle 4-17 Informationen zumseriellen Kommunikationskabel
Artikelnr
CT COMMS CABLE
USB/485 CONVERTER
Das „serielle Kommunikationskabel" hat eine verstärkte Isolation gemäß
IEC 60950 für Höhen bis zu 3000 m über NN.
Erweiterte
Technische
Fehlerdia-
SPS
Parameter
Daten
gnose
1
8
Funktion
Beschreibung
EIA232-Kabel für serielle Kommunikation
USB-Kabel für serielle Kommunikation
Unidrive SP Benutzerhandbuch
Ausgabenummer: 12
