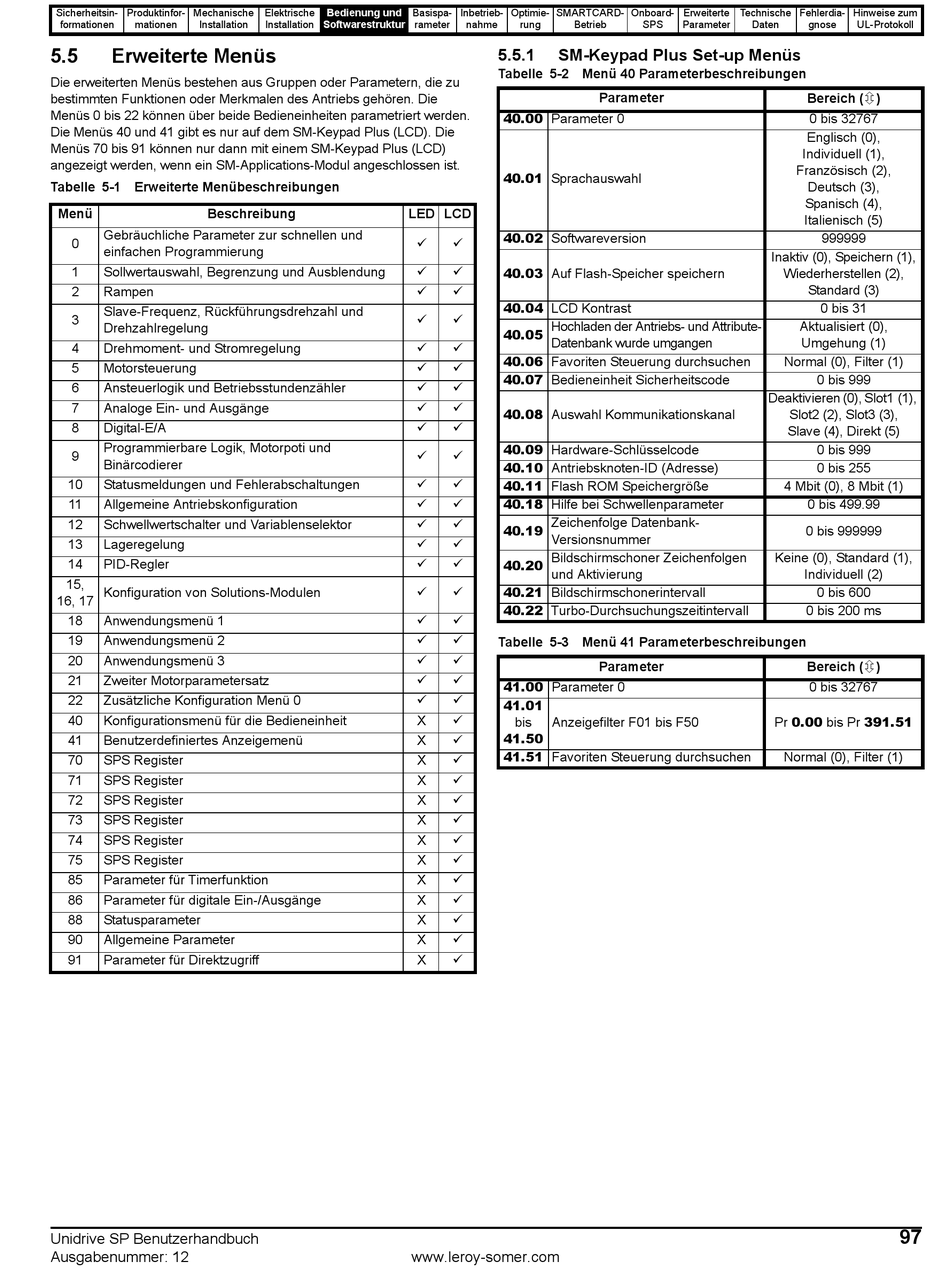

5.5 Erweiterte Menüs
Die erweiterten Menüs bestehen aus Gruppen oder Parametern, die zu
bestimmten Funktionen oder Merkmalen des Antriebs gehören. Die
Menüs 0 bis 22 können über beide Bedieneinheiten parametriert werden.
Die Menüs 40 und 41 gibt es nur auf dem SM-Keypad Plus (LCD). Die
Menüs 70 bis 91 können nur dann mit einem SM-Keypad Plus (LCD)
angezeigt werden, wenn ein SM-Applications-Modul angeschlossen ist.
Tabelle 5-1 Erweiterte Menübeschreibungen
Menü Beschreibung
Gebräuchliche Parameter zur schnellen und
0
einfachen Programmierung
1 Sollwertauswahl, Begrenzung und Ausblendung
2 Rampen
Slave-Frequenz, Rückführungsdrehzahl und
3
Drehzahlregelung
4 Drehmoment- und Stromregelung
5 Motorsteuerung
6 Ansteuerlogik und Betriebsstundenzähler
7 Analoge Ein- und Ausgänge
8 Digital-E/A
Programmierbare Logik, Motorpoti und
9
Binärcodierer
10 Statusmeldungen und Fehlerabschaltungen
11 Allgemeine Antriebskonfiguration
12 Schwellwertschalter und Variablenselektor
13 Lageregelung
14 PID-Regler
15,
Konfiguration von Solutions-Modulen
16, 17
18 Anwendungsmenü 1
19 Anwendungsmenü 2
20 Anwendungsmenü 3
21 Zweiter Motorparametersatz
22 Zusätzliche Konfiguration Menü 0
40 Konfigurationsmenü für die Bedieneinheit
41 Benutzerdefiniertes Anzeigemenü
70 SPS Register
71 SPS Register
72 SPS Register
73 SPS Register
74 SPS Register
75 SPS Register
85 Parameter für Timerfunktion
86 Parameter für digitale Ein-/Ausgänge
88 Statusparameter
90 Allgemeine Parameter
91 Parameter für Direktzugriff
Unidrive SP Benutzerhandbuch
Ausgabenummer: 12
Elektrische Bedienung und Basispa-
Installation Softwarestruktur rameter
LED LCD
X
X
X
X
X
X
X
X
X
X
X
X
X
www.leroy-somer.com
Inbetrieb- Optimie- SMARTCARD- Onboard-
nahme rung Betrieb
5.5.1 SM-Keypad Plus Set-up Menüs
Tabelle 5-2 Menü 40 Parameterbeschreibungen
Parameter
40.00 Parameter 0
40.01 Sprachauswahl
40.02 Softwareversion
40.03 Auf Flash-Speicher speichern
40.04 LCD Kontrast
Hochladen der Antriebs- und Attribute-
40.05
Datenbank wurde umgangen
40.06 Favoriten Steuerung durchsuchen
40.07 Bedieneinheit Sicherheitscode
40.08 Auswahl Kommunikationskanal
40.09 Hardware-Schlüsselcode
40.10 Antriebsknoten-ID (Adresse)
40.11 Flash ROM Speichergröße
40.18 Hilfe bei Schwellenparameter
Zeichenfolge Datenbank-
40.19
Versionsnummer
Bildschirmschoner Zeichenfolgen
40.20
und Aktivierung
40.21 Bildschirmschonerintervall
40.22 Turbo-Durchsuchungszeitintervall
Tabelle 5-3 Menü 41 Parameterbeschreibungen
Parameter
41.00 Parameter 0
41.01
bis Anzeigefilter F01 bis F50
41.50
41.51 Favoriten Steuerung durchsuchen
Erweiterte Technische Fehlerdia-
SPS Parameter Daten gnose
Bereich ( )
0 bis 32767
Englisch (0),
Individuell (1),
Französisch (2),
Deutsch (3),
Spanisch (4),
Italienisch (5)
Inaktiv (0), Speichern (1),
Wiederherstellen (2),
Standard (3)
0 bis 31
Aktualisiert (0),
Umgehung (1)
Normal (0), Filter (1)
0 bis 999
Deaktivieren (0), Slot1 (1),
Slot2 (2), Slot3 (3),
Slave (4), Direkt (5)
0 bis 999
0 bis 255
4 Mbit (0), 8 Mbit (1)
0 bis 499.99
0 bis 999999
Keine (0), Standard (1),
Individuell (2)
0 bis 600
0 bis 200 ms
Bereich ( )
0 bis 32767
Pr 0.00 bis Pr 391.51
Normal (0), Filter (1)
