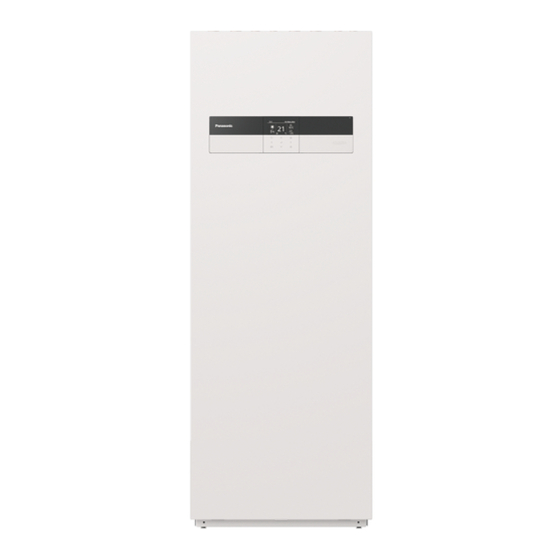

Panasonic WH-ADC0309K3E5 Installationshandbuch
Vorschau ausblenden Andere Handbücher für WH-ADC0309K3E5:

Werbung

Installationshandbuch
LUFT/WASSER-HYDROMODUL + SPEICHER
WH-ADC0309K3E5, WH-ADC0309K3E5AN, WH-ADC0309K6E5, WH-ADC0309K6E5AN
ACHTUNG
R32
KÄLTEMITTEL
Dieses LUFT/WASSER-HYDROMODUL + SPEICHER enthält und
verwendet das Kältemittel R32.
DIESES PRODUKT DARF NUR VON QUALIFIZIERTEM
PERSONAL INSTALLIERT ODER GEWARTET WERDEN.
Beachten Sie nationale, bundesstaatliche, regionale und
lokale Gesetze, Verordnungen, Richtlinien sowie Installations-
und Bedienungsanleitungen, bevor dieses Produkt installiert,
gewartet und/oder repariert wird.
SICHERHEITSHINWEISE
Lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Installation der Kombination aus Luft/Wasser-Hydromodul und Speicher (im Folgenden „Hydromodul/Speicher-
Einheit" genannt) sorgfältig durch.
Elektro- und Wasserinstallationsarbeiten müssen von entsprechenden Fachkräften ausgeführt werden. Es ist sicherzustellen, dass der für das zu installierende Modell
genutzte Hauptstromkreis die richtige Leistung aufweist.
Die hierin verwendeten Warnhinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung der jeweiligen Hinweise wird nachfolgend
beschrieben. Fehlerhafte Montage, die darauf beruht, dass die Anweisungen nicht oder nur unzureichend beachtet wurden, kann zu Verletzungen oder Sachschäden führen.
Die Bedeutung wird durch die folgenden Hinweise klassifi ziert.
Bewahren Sie dieses Installationshandbuch nach der Montage beim Gerät auf.
VORSICHT
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
ACHTUNG
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund kennzeichnet eine Tätigkeit, die VERBOTEN ist.
Diese Symbole auf dunklem Grund weisen darauf hin, dass eine bestimmte Tätigkeit durchgeführt werden muss.
Es ist ein Testlauf durchzuführen, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten. Danach ist dem Benutzer entsprechend der
Bedienungsanleitung die Bedienung, Pfl ege und Wartung zu erläutern.
Außerdem ist der Benutzer darauf hinzuweisen, dass er die Bedienungsanleitung aufbewahren soll.
Falls Zweifel bezüglich der Installation bestehen, ist ein Fachinstallateur zu kontaktieren.
Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die Verwendung
inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden.
Für das Netzkabel dürfen keine nicht spezifi zierten, veränderten oder verlängerten Kabel verwendet werden. Das Gerät darf den Stromanschluss nicht mit anderen Geräten teilen.
Ein schlechter Kontakt, eine schlechte Isolierung oder Überströme können elektrische Schläge oder Brände verursachen.
Verknoten Sie das Stromversorgungskabel nicht. da es sich sonst auf unzulässige Werte erhitzen kann.
Verpackungsbeutel aus Kunststoff dürfen nicht in die Hände von Kindern gelangen, weil sonst Erstickungsgefahr besteht.
Zum Installieren der Kältemittelleitungen darf keine Rohrzange verwendet werden. da sonst die Leitungen beschädigt werden können und es zu Störungen kommen kann.
Für Installation, Service und Wartung dürfen keine unzulässigen Elektroteile besorgt werden, weil sonst elektrische Schläge oder ein Brand die Folge sein können.
Unterlassen Sie es, das Gerät gewaltsam zu öffnen oder zu verbrennen, da es unter Druck steht. Setzen Sie das Gerät auch keinen heißen Temperaturen, Flammen, Funken oder
anderen Zündquellen aus.
Anderenfalls kann es explodieren und Verletzungen verursachen.
WEB-ACXF60-48280-DE
Für die Montage erforderliche Werkzeuge
1 Kreuzschlitz-Schraubendreher
2 Wasserwaage
3 Elektrische Bohrmaschine,
Kernlochbohrer (Ø 70 mm)
4 Sechskantschlüssel (4 mm)
5 Schraubenschlüssel
6 Rohrschneider
7 Reibahle
8 Messer
9 Lecksuchgerät
10 Bandmaß
Erklärung der Symbole auf dem Innen- bzw. dem Außengerät.
VORSICHT
ACHTUNG
ACHTUNG
ACHTUNG
VORSICHT
DEUTSCH
11 Thermometer
12 Megohmmeter
13 Multimeter
14 Drehmomentschlüssel
18 N•m
55 N•m
58.8 N•m
65 N•m
117.6 N•m
15 Vakuumpumpe
16 Manometerstation
17 Handschuhe
Dieses Symbol weist darauf hin, dass dieses Gerät ein
brennbares Kältemittel verwendet. Falls das Kältemittel
austritt und in Berührung mit einer externen Zündquelle
kommt, besteht die Möglichkeit einer Entzündung.
Dieses Symbol weist darauf hin, dass die
Installationsanleitung sorgfältig gelesen werden sollte.
Dieses Symbol weist darauf hin, dass ein Service-
Techniker dieses Gerät unter Bezugnahme auf die
Installationsanleitung handhaben sollte.
Dieses Symbol weist darauf hin, dass in der
Bedienungsanleitung und/oder der Installationsanleitung
weitere Informationen enthalten sind.
