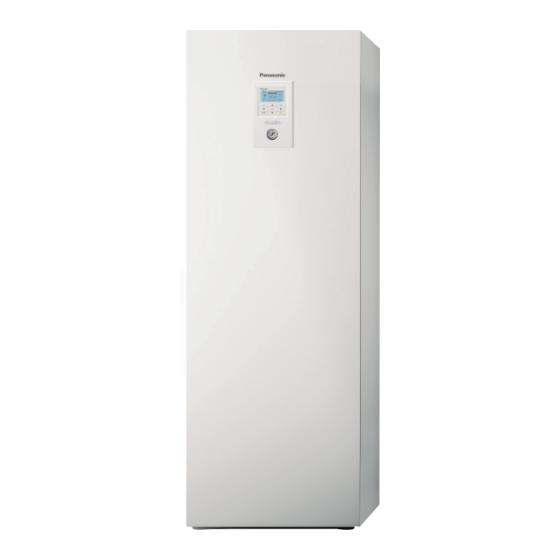

Panasonic ADC0309H3E5 Installationshandbuch
Vorschau ausblenden Andere Handbücher für ADC0309H3E5:

Werbung

Installationshandbuch
LUFT/WASSER-HYDROMODUL + SPEICHER
ADC0309H3E5
Für die Montage erforderliche Werkzeuge
1 Kreuzschlitz-
Schraubendreher
2 Wasserwaage
3 Bohrmaschine
4 Schraubenschlüssel
SICHERHEITSHINWEISE
Lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Installation der Kombination aus Luft/Wasser-Hydromodul und Speicher (im Folgenden
„Hydromodul/Speicher-Einheit" genannt) sorgfältig durch.
Elektro- und Wasserinstallationsarbeiten müssen von entsprechenden Fachkräften ausgeführt werden. Es ist sicherzustellen, dass der für das zu installierende
Modell genutzte Hauptstromkreis die richtige Leistung aufweist.
Die hierin verwendeten Warnhinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung der jeweiligen Hinweise wird
nachfolgend beschrieben. Fehlerhafte Montage, die darauf beruht, dass die Anweisungen nicht oder nur unzureichend beachtet wurden, kann zu Verletzungen
oder Sachschäden führen. Die Bedeutung wird durch die folgenden Hinweise klassifi ziert.
Bewahren Sie dieses Installationshandbuch nach der Montage beim Gerät auf.
VORSICHT
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
ACHTUNG
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
Diese Symbole auf dunklem Grund weisen darauf hin, dass eine bestimmte Tätigkeit durchgeführt werden muss.
Führen Sie einen Testbetrieb durch, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten. Danach ist dem Benutzer entsprechend der
Bedienungsanleitung die Bedienung, Pfl ege und Wartung zu erläutern. Außerdem ist der Benutzer darauf hinzuweisen, dass er die Bedienungsanleitung aufbewahren soll.
Falls Zweifel bezüglich der Installation bestehen, ist ein Fachinstallateur zu kontaktie ren.
Für das Netzkabel dürfen keine nicht spezifi zierten, veränderten oder verlängerten Kabel verwendet werden. Das Gerät darf den Stromanschluss nicht mit
anderen Geräten teilen. Ein schlechter Kontakt, eine schlechte Isolierung oder Überströme können elektrische Schläge oder Brände verursachen.
Das Netzkabel darf nicht zu einem Bündel zusammengefasst werden, da es sich sonst auf unzulässige Werte erhitzen kann.
Verpackungsbeutel aus Kunststoff dürfen nicht in die Hände von Kindern gelangen, weil sonst Erstickungsgefahr besteht.
Zum Installieren der Kältemittelleitungen darf keine Rohrzange verwendet werden. da sonst die Leitungen beschädigt werden können und es zu Störungen kommen kann.
Für Installation, Service und Wartung dürfen keine unzulässigen Elektroteile besorgt werden, weil sonst elektrische Schläge oder ein Brand die Folge sein können.
Durch Verwendung eines anderen als des angegebenen Kältemittels (Auffüllen oder Austausch). kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.
Verwenden Sie nicht das von der Hydromodul/Speicher-Einheit produzierte heiße Wasser zum Trinken oder zur Zubereitung von Speisen. Anderenfalls kann
sich der Benutzer Krankheiten zuziehen.
Stellen Sie keine Behälter mit Flüssigkeiten auf die Hydromodul/Speicher-Einheit, da durch auslaufende oder verschüttete Flüssigkeiten die Gefahr von
Beschädigungen und Feuer besteht.
Für die Verbindungsleitung zwischen Hydromodul/Speicher-Einheit und Außengerät dürfen keine Kabelverlängerungen verwendet werden. Es ist das
4
ANSCHLUSS DER HYDROMODUL/SPEICHER-EINHEIT beschriebene Verbindungskabel zu verwenden, welches fest an den Innen- und
unter
Außengeräteklemmen anzuschließen ist. Der Kabelanschluss ist zur Zugentlastung mit Kabelbindern zu befestigen. Falls der Anschluss nicht einwandfrei
durchgeführt ist, können die Anschlüsse überhitzen und eine Brandgefahr darstellen.
Die Elektroarbeiten sind unter Beachtung örtlicher Vorschriften sowie dieser Installationsanleitung durchzuführen. Für die Einspeisung ist ein separater Stromkreis
vorzusehen. Wenn die Leistung des Stromkreises nicht ausreicht oder Verdrahtungsfehler vorliegen, können elektrische Schläge oder ein Brand die Folge sein.
Installationsarbeiten für den Wasserkreis sollten allen relevanten europäischen und nationalen Bestimmungen (einschließlich EN61770) sowie der örtlichen
Installations-und Bauordnung folgen.
Die Installation muss von einem Fachinstallateur ausgeführt werden. Eine unsachgemäße Installation durch den Benutzer kann zu Wasseraustritt, elektrischen
Schlägen oder einem Brand führen.
Dieses Modell arbeitet mit R410A. Für die Verbindung der Rohre dürfen keine bestehenden (R22) Rohre und Bördelmuttern verwendet werden. Ansonsten könnten
zu hohe Drucke im Kältekreis (Rohre) auftreten, die Explosionen und Verletzungen verursachen könnten. Es darf nur das Kältemittel R410A verwendet werden.
Die Wandstärke von Kupferrohren, in denen R410A geführt wird, muss mindestens 0,8 mm betragen. Es dürfen keine Kupferrohre mit Wandstärken unter
0,8 mm verwendet werden.
Der Restölanteil sollte nicht mehr als 40 mg/10 m betragen.
5 Rohrschneider
6 Reibahle
7 Messer
8 Bandmaß
9 Megohmmeter
VORSICHT
10 Multimeter
11 Drehmomentschlüssel
18 N•m
55 N•m
58,8 N•m
65 N•m
117,6 N•m
63

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic ADC0309H3E5

  • Seite 1 Installationshandbuch LUFT/WASSER-HYDROMODUL + SPEICHER ADC0309H3E5 Für die Montage erforderliche Werkzeuge 1 Kreuzschlitz- 5 Rohrschneider 10 Multimeter 65 N•m Schraubendreher 117,6 N•m 6 Reibahle 11 Drehmomentschlüssel 2 Wasserwaage 18 N•m 7 Messer 55 N•m 3 Bohrmaschine 8 Bandmaß 58,8 N•m 4 Schraubenschlüssel...
  • Seite 2 Beim Anschließen bzw. Umsetzen der Hydromodul/Speicher-Einheit ist darauf zu achten, dass außer dem vorgegebenen Kältemittel keine anderen Substanzen, z. B. Luft, in den Kühlkreislauf (Rohre) gelangen. Eine Luftbeimischung erhöht den Druck im Kühlkreislauf und führt zu Explosionen, Verletzungen usw. Die Installation ist strikt nach dieser Installationsanleitung durchzuführen. Eine unsachgemäße Installation kann zu Wasseraustritt, elektrischen Schlägen oder einem Brand führen.
  • Seite 3: Wahl Des Einbauorts

    Wasserablauf Gewicht (kg) Modell Füllmenge (l) Leer Voll ADC0309H3E5 WAHL DES EINBAUORTS Die Hydromodul/Speicher-Einheit darf nur in frost- und Der Aufstellungsort sollte so gewählt werden, dass das witterungsgeschützten Innenräumen aufgestellt werden. Betriebsgeräusch nicht stört. Das Gerät muss auf einer fl achen horizontalen und festen Der Montageort des Warmwasserspeichers sollte weit von Oberfl...
  • Seite 4: Bohren Der Wanddurchführung Und Anbringen Der Muffe

    Diese Hydromodul/Speicher-Einheit ist ausgelegt für die Kombination 4. Muffe so abschneiden, dass sie ca. 15 mm von der Wand mit einem Panasonic Luft/Wasser-Wärmpumpen-Außengerät. absteht. Bei Verwendung dieser Panasonic Hydromodul/Speicher-Einheit mit Außengeräten von Fremdherstellern kann der Betrieb und die ACHTUNG Zuverlässigkeit des Systems nicht gewährleistet werden.
  • Seite 5: Schneiden Und Bördeln Der Rohre

    Der wasserseitige Anschluss ist durch einen qualifi zierten Klempner durchzuführen. UD03HE5-1 • Dieser Wasserkreis muss allen relevanten europäischen und UD05HE5-1 12,9 14,3 nationalen Bestimmungen (einschließlich EN61770) und der ADC0309H3E5 UD07HE5-1 17,6 20,1 örtlichen Bauordnung folgen. • Stellen Sie sicher, dass die im Wasserkreis installierten UD09HE5-1 20,1 25,8 Komponenten beim Betrieb den Wasserdruck aushalten können.
  • Seite 6: Luftdichtheitsprüfung Des Kältesystems

    • Falls erforderlich, kann 7) Prüfen Sie, ob ein konstanter Druckabfall vorliegt. Fahren Sie mit dem nächsten Schritt „Schritt 2: Erkennung des Kältemittels...“ der Schlauch mit einer fort, wenn es einen Druckabfall gibt. Anderenfalls lassen Sie das Schlauchschelle am Ablaufstutzen Stickstoffgas ab und wechseln zu „Schritt 3: Vakuumprüfung“.
  • Seite 7: Befestigen Von Netzkabel Und Verbindungskabel

    Hydromodul/ ZULÄSSIG UNZULÄSSIG UNZULÄSSIG Außengerät Speicher-Einheit UD03HE5-1 / UD05HE5-1 4 x 1,5 mm ADC0309H3E5 ANSCHLUSSBEDINGUNGEN UD07HE5-1 / UD09HE5-1 4 x 2,5 mm • Für Hydromodul/Speicher-Einheit mit UD03HE5-1/UD05HE5-1 Leiter mit derselben Leitungsfarbe sind an Außengerät und • Netzanschluss 1 dieses Geräts erfüllt EN/IEC 61000-3-2.
  • Seite 8: Befüllen Mit Wasser Und Entleeren

    BEFÜLLEN MIT WASSER ENTLEEREN UND ENTLEEREN Entleeren des Warmwasserspeichers 1. Schalten Sie die Stromversorgung aus. 2. Stellen Sie die Entleerung des Warmwasserspeichers • Bevor die folgenden Schritte ausgeführt werden, muss sichergestellt (Abfl usshahn) auf „OPEN“ (geöffnete Stellung). werden, dass alle Rohre ordnungsgemäß verlegt wurden. 3.
  • Seite 9: Montage Der Fernbedienung Als Raumthermostat

    MONTAGE DER Montage der Bedieneinheit FERNBEDIENUNG ALS Wandmontage Vorbereitung: Vorgestanzte Öffnungen im Unterteil mit einem RAUMTHERMOSTAT Schraubendreher heraus drücken. Oberteil am Unterteil Unterteil an der Wand montieren. • Die in die Hydromodul/Speicher-Einheit integrierte Bedieneinheit montieren. 1 kann ausgebaut und im Raum montiert werden, um als •...
  • Seite 10: Zurücksetzen Des Überlastschutzes

    ZURÜCKSETZEN DES ÜBERLASTSCHUTZES 9 Ersetzen der Abdeckung der Bedieneinheit • Nach dem Ausbau der Bedieneinheit muss die verbleibende Öffnung Der Überlastschutz 9 schützt vor einer Überhitzung des Wassers. in der Frontverkleidung des Innengeräts durch eine Abdeckung 5 Wenn der Überlastschutz 9 bei überhöhter Wassertemperatur verschlossen werden.
  • Seite 11: Abpumpen Des Kältemittels

    ABPUMPEN DES KÄLTEMITTELS VORSICHT Zum Abpumpen ist unbedingt wie folgt vorzugehen: Wenn die beschriebenen Schritte nicht in dieser Reihenfolge ausgeführt werden, kann es zu einer Explosion kommen. 1. Wenn sich die Hydromodul/Speicher-Einheit nicht in Betrieb befi ndet (im Standby-Modus ist), schalten Sie die Fernbedienung 1 ein, um in den Service-Betrieb zu gelangen.
  • Seite 12: Anhang

    ANHANG 1 Anwendungsbeispiele In diesem Abschnitt werden die verschiedenen Anwendungsmöglichkeiten für den Einsatz von Luft/Wasser-Wärmepumpen und die jeweiligen Einstellungen auf der Bedieneinheit erläutert. 1-1 Systemanwendungen auf Grundlage der Temperatureinstellung. Temperatureinstellung für Heizbetrieb 1. Bedieneinheit Innen Einstellung der Bedieneinheit Außen Installateur-Setup Systemeinstellungen Anschluss optionale Platine - Nein Heizkreise u.
  • Seite 13 Fußbodenheizung oder Heizkörper direkt an die Hydromodul/Speicher-Einheit anschließen. Die Bedieneinheit ist an der Hydromodul/Speicher-Einheit montiert. Separaten externen Raumtemperaturfühler (gemäß Spezifi kation von Panasonic) in dem Raum mit der installierten Fußbodenheizung montieren. Bei dieser Anwendung wird ein externer Raumtemperaturfühler verwendet. Es gibt 2 Methoden zur Regelung der Wasservorlauftemperatur im Heizkreis.
  • Seite 14 Die eingebaute Pumpe der Hydromodul/Speicher-Einheit dient als Umwälzpumpe für Heizkreis 1. Mischventil, zusätzlich Pumpe und Temperaturfühler (gemäß Spezifi kation von Panasonic) in Heizkreis 2 montieren. Der Heizkreis, in dem die höhere Wasservorlauftemperatur erforderlich ist, muss Heizkreis 1 sein, weil hier die Vorlauftemperatur nicht angepasst werden kann.
  • Seite 15 T für Puff.speich. Fußbodenheizung Bei dieser Anwendung wird ein Pufferspeicher an die Hydromodul/Speicher-Einheit angeschlossen. Die Pufferspeichertemperatur wird vom Temperaturfühler für Pufferspeicher (gemäß Spezifi kation von Panasonic) erfasst. Für dieses System ist die optionale Platine (CZ-NS4P) erforderlich. Solartemperaturfühler Puffersp. + Solar...
  • Seite 16: Anschluss Optionaler Externer Geräte

    2 Hinweise zur elektrischen Für den Anschluss an die optionale Platine 6 • 1. Der Anschluss der optionalen Platine ermöglicht die Verdrahtung Temperaturregelung für zwei Heizkreise. Mischventile, Umwälzpumpen und Temperaturfühler für Heizkreis 1 und 2 sind an die entsprechenden Klemmen der optionalen Zusatzplatine Anschluss optionaler externer Geräte anzuschließen.
  • Seite 17: Anschluss Der Hauptplatine

    Anschluss der Hauptplatine Raumtemperaturfühler Außentemperaturfühler Speichertempera- turfühler Externe Steuerung Bedieneinheit Anschluss bivalente Heizquelle Optionale Kabel: • 2-Wege-Ventil Zusätzliche Pumpe • Zusätzliche Pumpe • • Anschluss bivalente Netzkabel 1 • Netzkabel 2 Heizquelle • Verbindungskabel C O N C O N H C N L zwischen Innen- und 2-Wege-...
  • Seite 18: Empfohlene Spezifi Kation Der Externen Vorrichtung

    19,70 0,686 Empfohlene Spezifi kation der externen Vorrichtung 25,05 0,932 • Dieser Abschnitt enthält die von Panasonic empfohlene Spezifi kation 32,10 1,279 für optionale externe Geräte. Vergewissern Sie sich stets, die korrekte externe Vorrichtung während der Systemmontage zu 41,45 1,504 verwenden.
  • Seite 19 3. Bringen Sie an der Wand neben der Hydromodul/Speicher- VORSICHT Einheit den Adapter an, indem Sie die hintere Abdeckung mit Schrauben befestigen. Dieser Abschnitt richtet sich ausschließlich an autorisierte und qualifi zierte Elektriker bzw. Wasserinstallateure. Arbeiten hinter der mit Schrauben gehaltenen vorderen Geräteverkleidung müssen unter der Leitung eines qualifi...
  • Seite 20: Systeminstallation

    3 Systeminstallation 3-1. Tasten und Display der Bedieneinheit Name Funktion A: Hauptfenster Informationen anzeigen B: Hauptmenü-Taste Hauptmenü öffnen/schließen C: Pfeil-Tasten Element auswählen oder ändern D: EIN/AUS-Taste Gerät ein- bzw. ausschalten E: Zurück-Taste Zum vorherigen Element zurückkehren F: Schnellmenü-Taste Schnellmenü öffnen/schließen G: Bestätigungstaste Auswahl/Einstellung bestätigen 10:34, Mon.
  • Seite 21: Erstes Einschalten (Installationsstart)

    Erstes Einschalten (Installationsstart) Initialisierung 12:00, Mo Nach dem ersten Einschalten, erscheint zuerst das Initialisierungsfenster (10 Initialisierung läuft. Sek.) « 17:26, Mi Nach Abschluss der Initialisierung erscheint das Anfangsfenster. Start « Sprache 12:00, Mi Wenn eine beliebige Taste betätigt ENGLISH wird, erscheint das Fenster für die FRANÇAIS Spracheinstellung.
  • Seite 22 3-2. Installateur-Setup Systemeinstellungen Anschluss optionale Platine Ja/Nein Wird nur angezeigt, wenn Anschluss optionale Platine - Ja Heizkreise u. Fühler System mit 1 HK/2 HK Einstellungen für Heizkreise Leistung E-Heizstab Leistung auswählen Frostschutz Ja/Nein Wird nur angezeigt, wenn Anschluss optionale Platine - Ja Anschluss Pufferspeicher Ja/Nein T-Einstellung...
  • Seite 23 Wassertemperatur für Betriebseinstell. Heizen Heizkurve Heizkurveneinstellung Heizen EIN Direkt Direkte Temp.-Einstellung Außentemp. f. Heizen AUS Außentemp.-Einstellung für Heizen AUS T für Heizung EIN T-Einstellung für Heizen EIN Außentemp. für Heizer Außentemp.-Einstellung für E-Heizstab EIN Nur Kühlmodell (Wird nur bei Kühlmodell angezeigt, andernfalls überspringen) Wassertemperatur für Kühlen Heizkurve...
  • Seite 24: Systemeinstellungen

    3-3. Systemeinstellungen 1. Anschluss optionale Platine Systemeinstellungen 17:26, Mi Grundeinstellung: Nein Anschluss optionale Platine Wenn eine der unten genannten Funktionen notwendig ist, kaufen und installieren Heizkreise u. Fühler Sie bitte die optionale Platine. Leistung E-Heizstab Wählen Sie nach dem Einbau der Zusatzplatine die Einstellung „Ja“. Frostschutz •...
  • Seite 25: Gehäuseheizung

    6. Gehäuseheizung Systemeinstellungen 17:26, Mi Grundeinstellung: Nein WW-Speicher Wählen Sie aus, ob eine Gehäuseheizung angeschlossen ist, oder nicht. Anschluss Pufferspeicher Wenn „Ja“ eingestellt ist, wählen Sie Schaltverhalten A oder B für die Gehäuseheizung E-Heizstab Warmw. aus. Gehäuseheizung A: Gebäudeheizung wird nur während des Abtaubetriebs eingeschaltet. B: Die Gehäuseheizung wird bei 5 °C und weniger eingeschaltet.
  • Seite 26: Solaranbindung

    9. Ext. Schalter Systemeinstellungen 17:26, Mi Grundeinstellung: Nein Gehäuseheizung Ermöglicht die externe EIN/AUS-Schaltung des Betriebs. Altern. Außenfühler Bivalente Heizung Ext. Schalter Wählen Bestät. 10. Solaranbindung 17:26, Mi Systemeinstellungen Grundeinstellung: Nein Altern. Außenfühler Wählen Sie aus, ob eine Solarstation angeschlossen ist. Bivalente Heizung Folgende Optionen sind verfügbar: Ext.
  • Seite 27 13. SG ready Systemeinstellungen 17:26, Mi Grundeinstellung: Nein Solaranbindung Die Betriebsart der Wärmepumpe kann durch die Änderung des Schaltzustands Externe Störmeldung von zwei Klemmenkontakten (Offen/Geschlossen) geändert werden. Die untenstehenden Einstellungen sind möglich. Leistungssteuerung SG ready SG-Signal Betriebsmuster Vcc-Bit1 Vcc-Bit2 Wählen Bestät.
  • Seite 28 3-4. Betriebseinstell. Heizen 55°C Zum Einstellen der 17. Wassertemperatur für Heizen EIN Grundeinstellung: Heizkurve Heizkurve sind die vier im Diagramm Vorlauftemperatur dargestellten Stellen Sie die Vorlaufsolltemperatur für den Heizbetrieb ein. Temperaturwerte Heizkurve: Einstellung zur Berechnung der Vorlauftemperatur nach einer festzulegen. Heizkurve.
  • Seite 29: Ww-Einschalt-Temp.differenz

    Auto 23. Außentemp. für Heizen -> Kühlen Grundeinstellung: 15°C Heizen Außentemp. steigt Stellen Sie die Außentemperatur für das automatische Umschalten vom Heiz- in den Kühlbetrieb ein. Kühlen Einstellbereich: 5 – 25°C 15°C Prüfi ntervall: 1 Stunde 24. Außentemp. für Kühlen -> Heizen Grundeinstellung: 10°C Heizen Außentemp.
  • Seite 30: Service-Einstellungen

    3-5. Service-Einstellungen 29. Max. Pumpendrehz. 17:26, Mi Service-Einstellungen Grundeinstellung: Abhängig vom Modell Vol.strom Max. Vol. Betrieb Normalerweise muss keine Änderung der Grundeinstellung vorgenommen werden. Entlüften 88:8 l/min 0xCE Bei zu lauten Pumpengeräuschen usw. können Sie diese Einstellung jedoch anpassen. Darüber hinaus können Sie hier die Entlüftungsfunktion einschalten. Wählen 30.
  • Seite 31: Service Und Wartung

    4 Service und Wartung Spezialmenü Aufrufen des Spezialmenüs Anschluss des CN-CNT-Steckverbinders an einen Computer Spezialmenü 17:26, Mi Verwenden Sie bitte ein optionales USB-Kabel für den Kühlbetrieb Anschluss des CN-CNT-Steckverbinders. Nach dem Anschluss wird ein Treiber gefordert. Wenn der PC E-Heizstab Windows Vista oder eine neuere Version hat, wird der Treiber Energiemonitor zurücksetzen bei einer bestehenden Internetverbindung automatisch installiert.
