3.2.7.6 Reduzierung, Vermeidung oder
Kompensation von
Oberschwingungen
In Fällen, in denen zusätzliche Oberschwingungsunter-
drückung gefordert ist, bietet Danfoss eine Vielzahl von
Geräten zur Reduzierung, Vermeidung oder Kompensation
von Netzrückwirkungen. Dazu gehören folgende:
•
12-pulsige Frequenzumrichter
•
AHF-Filter
•
Low Harmonic Drives
•
Aktive Filter
Die Wahl der richtigen Lösung hängt von verschiedenen
Faktoren ab:
•
Das Stromnetz (Hintergrundverzerrung, Netzun-
symmetrie, Resonanz und Art der Versorgung
(Transformator/Generator))
•
Anwendung (Lastprofil, Anzahl Lasten und
Lastgröße)
•
Örtliche/nationale Anforderungen/Vorschriften
(IEEE519, IEC, G5/4 usw.)
•
Gesamtkosten für den Eigentümer (Anschaffungs-
kosten, Wirkungsgrad, Wartung usw.)
Ziehen Sie immer eine Reduzierung der Oberschwin-
gungen in Betracht, wenn die Transformatorlast einen nicht
linearen Anteil von 40 % oder mehr hat.
Danfoss bietet Werkzeuge zur Berechnung der Oberschwin-
gungen an, siehe Kapitel 2.8.2 PC-Software.

3.2.8 Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnik nutzt hohe Schaltfrequenzen
bei gleichzeitig hoher Leistung. Dies erzeugt einen
Ableitstrom in der Erdverbindung.
Der Ableitstrom gegen Erde setzt sich aus verschiedenen
Faktoren zusammen und hängt von verschiedenen System-
konfigurationen ab, u. a. folgenden:
•
Filterung von Funkfrequenzstörungen
•
Motorkabellänge
•
Motorkabelabschirmung
•
Leistung des Frequenzumrichters
MG20N603
Projektierungshandbuch

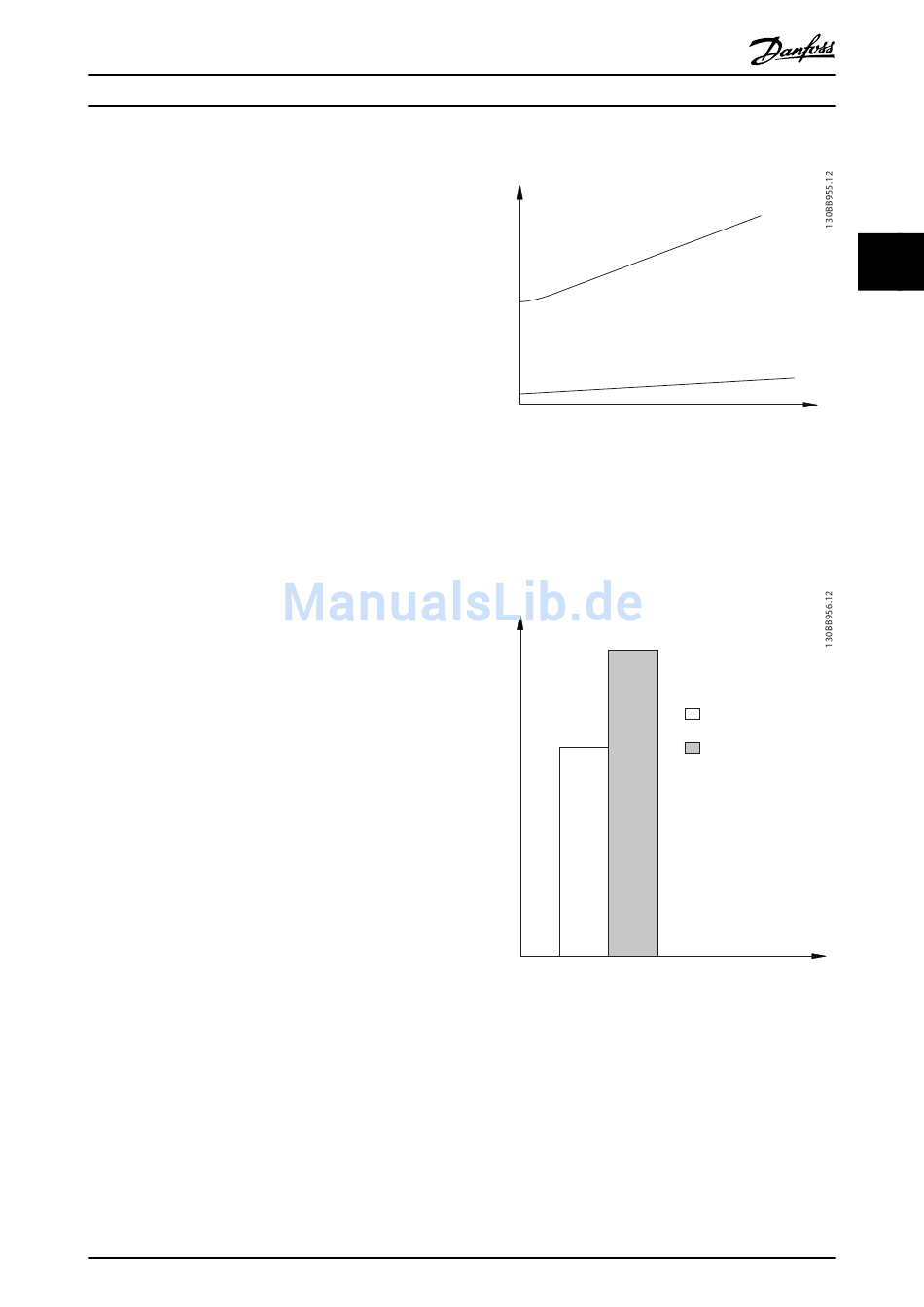

Leakage current
Abbildung 3.6 Einfluss von Motorkabellänge und
Leistungsgröße auf den Ableitstrom. Leistungsgröße a >
Leistungsgröße b
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current
Abbildung 3.7 Die Netzverzerrung beeinflusst den Ableitstrom
Zur Übereinstimmung mit EN 61800-5-1 (Produktnorm für
Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) müssen besondere Anforderungen erfüllt
werden, wenn der Erdableitstrom 3,5 mA übersteigt.
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
