iC2-Micro-Frequenzumrichter

Projektierungshandbuch

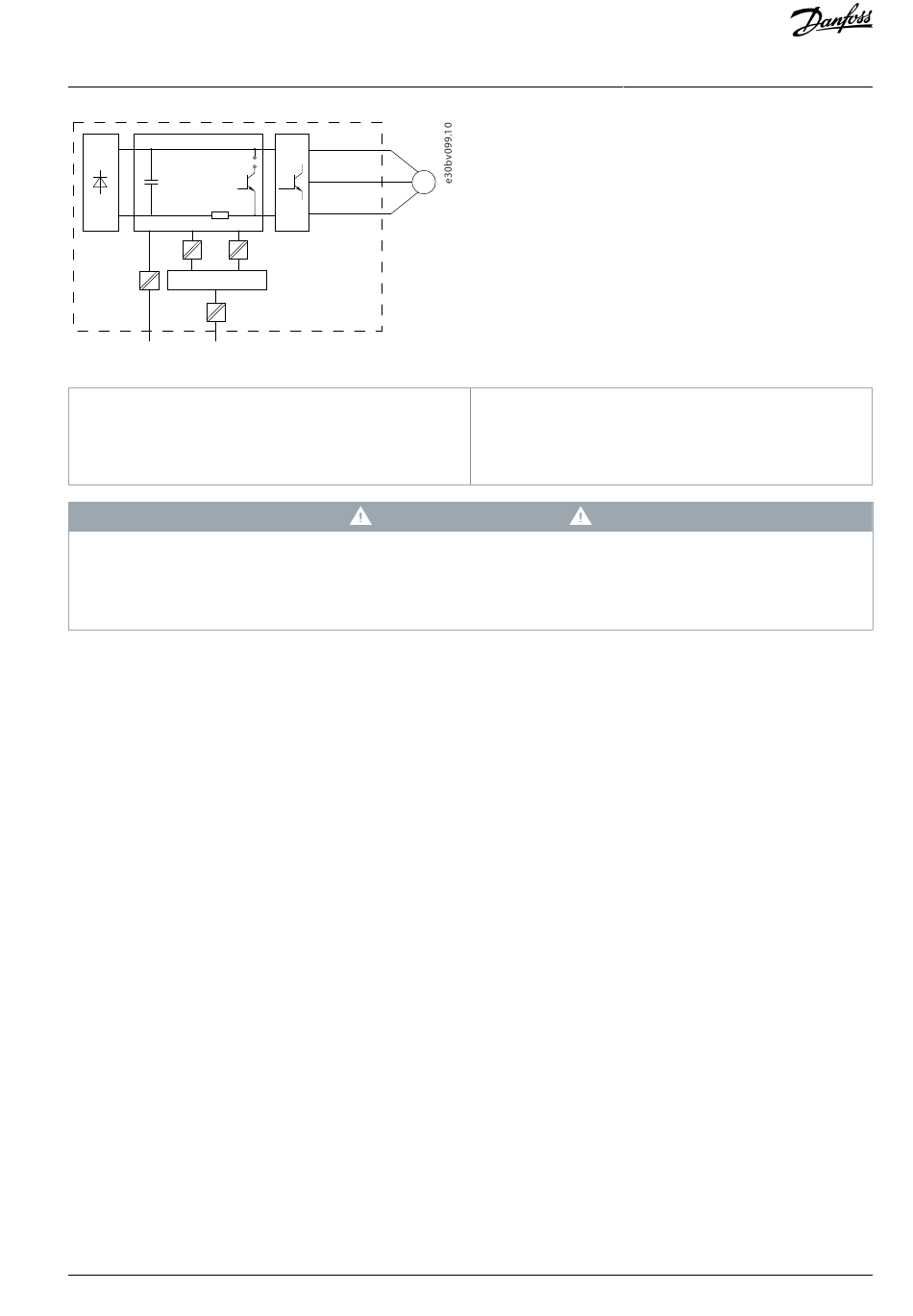

Abbildung 33: Galvanische Trennung

Bedarfsgerechtes Relais

Kommunikation zwischen Leistungskarte und

Steuerkarte

Achten Sie vor dem Berühren elektrischer Bauteile darauf, dass andere Spannungseingänge, wie z. B. Zwischenkreiskopplung

(Zusammenschalten eines Gleichspannungszwischenkreises) sowie der Motoranschluss beim kinetischen Speicher, ausgeschaltet

sind. Halten Sie die im Kapitel Sicherheit in der Bedienungsanleitung angegebene Entladezeit ein. Das Nichtbeachten der Empfeh-

lungen kann zu schweren Verletzungen oder sogar zum Tod führen!

7.6 Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten mit einem Ableitstrom gegen Erde von mehr als 3,5 mA alle nationalen

und lokalen Vorschriften. Die Frequenzumrichtertechnik nutzt hohe Schaltfrequenzen bei gleichzeitig hoher Leistung. Das Schalten

erzeugt einen Ableitstrom in der Erdverbindung. Ein Fehlerstrom im Frequenzumrichter an den Ausgangsleistungsklemmen kann

eine Gleichstromkomponente enthalten, die die Filterkondensatoren laden und einen transienten Erdstrom verursachen kann. Der

Erdableitstrom setzt sich aus verschiedenen Faktoren zusammen und hängt von verschiedenen Systemkonfigurationen ab, u. a. fol-

genden:

•

Filterung von Funkfrequenzstörungen.

•

Abgeschirmte Motorkabel.

•

Motorkabellänge.

•

Frequenzumrichterleistung.

Netzteil (Schaltnetzteil) für Steuerkarte

Funktionale galvanische Trennung für die RS485-

Standard-Busschnittstelle

W A R N U N G

Allgemeine Hinweise zur

elektrischen Installation

AJ402315027937de-000101 / 130R1239 | 69
