Produktübersicht

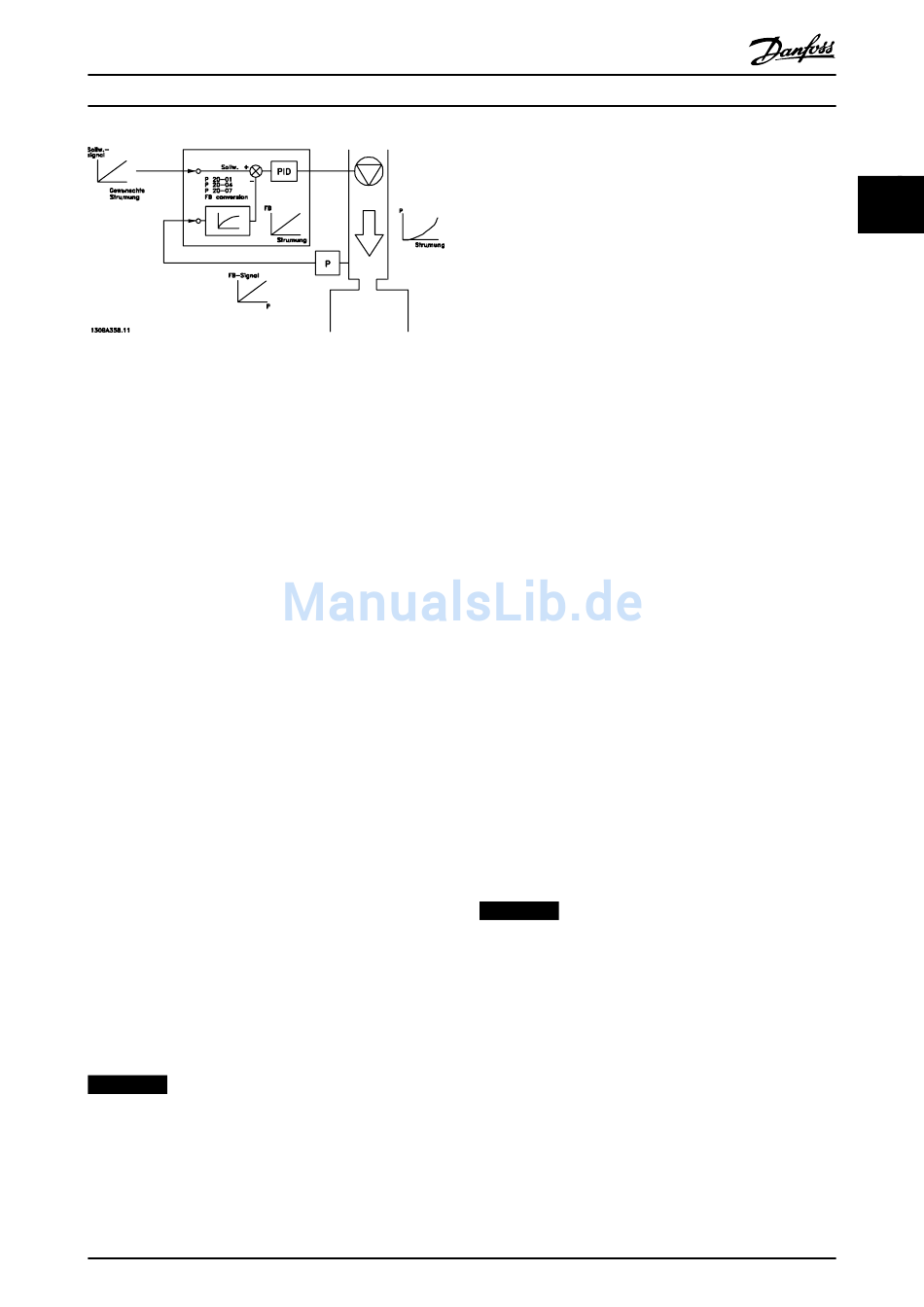

Abbildung 2.17 Istwertumwandlung

2.5 Automatisierte Betriebsfunktionen

Automatisierte Betriebsfunktionen sind aktiv, sobald der
Frequenzumrichter in Betrieb ist. Die meisten dieser
Funktionen erfordern keine Programmierung oder Konfigu-
ration. Durch das Wissen, dass diese Funktionen existieren,
kann die Systemauslegung optimiert und ggf. die
Integration redundanter Komponenten oder Funktionen
vermieden werden.
Detaillierte Informationen zu einer erforderlichen Konfigu-
ration, insbesondere von Motorparametern, finden Sie im
Programmierhandbuch.
Der Frequenzumrichter verfügt über eine Reihe von
integrierten Schutzfunktionen zum Selbstschutz und zum
Schutz des angetriebenen Motors.

2.5.1 Kurzschluss-Schutz

Motor (Phase-Phase)
Der Frequenzumrichter ist durch seine Strommessung in
jeder der drei Motorphasen oder im DC-Zwischenkreis
gegen Kurzschlüsse geschützt. Ein Kurzschluss zwischen
zwei Ausgangsphasen bewirkt einen Überstrom im
Wechselrichter. Jedoch wird der Wechselrichter
abgeschaltet, sobald sein Kurzschlussstrom den zulässigen
Wert (Alarm 16 Abschaltblockierung) überschreitet.
Netzseite
Ein ordnungsgemäß arbeitender Frequenzumrichter
begrenzt die Stromaufnahme vom Netz. Wir empfehlen,
versorgungsseitig Sicherungen und/oder Trennschalter als
Schutz für den Fall einer Bauteilstörung im Inneren des
Frequenzumrichters zu verwenden (erster Fehler). Siehe
Kapitel 7.7 Sicherungen und Trennschalter für weitere
Informationen.
HINWEIS
Zur Übereinstimmung mit IEC 60364 für CE oder NEC
2009 für UL ist die Verwendung von Sicherungen bzw.
Trennschaltern zwingend erforderlich.
MG20N603
Projektierungshandbuch
Bremswiderstand
Der Frequenzumrichter ist vor Kurzschlüssen im Bremswi-
derstand geschützt.
Zwischenkreiskopplung
Installieren Sie zum Schutz des DC-Busses gegen
Kurzschlüsse sowie des Frequenzumrichters gegen Überlast
DC-Sicherungen in Reihe an den Zwischenkreiskopplungen
aller angeschlossenen Geräte. Siehe Kapitel 2.3.5 Zwischen-
kreiskopplung für weitere Informationen.
2.5.2 Überspannungsschutz
Vom Motor erzeugte Überspannung
Die Spannung im Zwischenkreis erhöht sich beim genera-
torischen Betrieb des Motors. Dies geschieht in folgenden
Fällen:
•
•
•
•
HINWEIS
Statten Sie den Frequenzumrichter zur Vermeidung einer
Überdrehzahl des Motors (z. B. aufgrund eines
übermäßigen Windmühleneffekts) mit einem Bremswi-
derstand aus.
Sie können die Überspannung mithilfe einer Bremsfunktion
(Parameter 2-10 Bremsfunktion) oder der Überspannungs-
steuerung (Parameter 2-17 Überspannungssteuerung)
kontrollieren.
Überspannungssteuerung (OVC)
Die Überspannungssteuerung reduziert die Gefahr einer
Abschaltung des Frequenzumrichters aufgrund einer
Überspannung im Zwischenkreis. Dies wird gewährleistet,
indem die Rampe-Ab-Zeit automatisch verlängert wird.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Die Last treibt den Motor an (bei konstanter
Ausgangsfrequenz des Frequenzumrichters), d. h.
die Last „erzeugt" Energie.
Während der Verzögerung (Rampe Ab) ist die
Reibung bei hohem Trägheitsmoment niedrig und
die Rampenzeit zu kurz, um die Energie als
Verlustleistung im Frequenzumrichter, Motor oder
in der Anlage abzugeben.
Eine falsche Einstellung beim Schlupfausgleich
kann eine höhere DC-Zwischenkreisspannung
hervorrufen.
Gegen-EMK durch PM-Motorbetrieb. Bei Freilauf
mit hoher Drehzahl kann die Gegen-EMK des PM-
Motors möglicherweise die maximale
Spannungstoleranz des Frequenzumrichters
überschreiten und Schäden verursachen. Der Wert
von Parameter 4-19 Max. Ausgangsfrequenz wird
automatisch basierend auf einer internen
Berechnung anhand des Werts von
Parameter 1-40 Gegen-EMK bei 1000 UPM,
Parameter 1-25 Motornenndrehzahl und
Parameter 1-39 Motorpolzahl berechnet.
