Systemintegration
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
STX LGE ADR PKE
Abbildung 3.48 Textblock

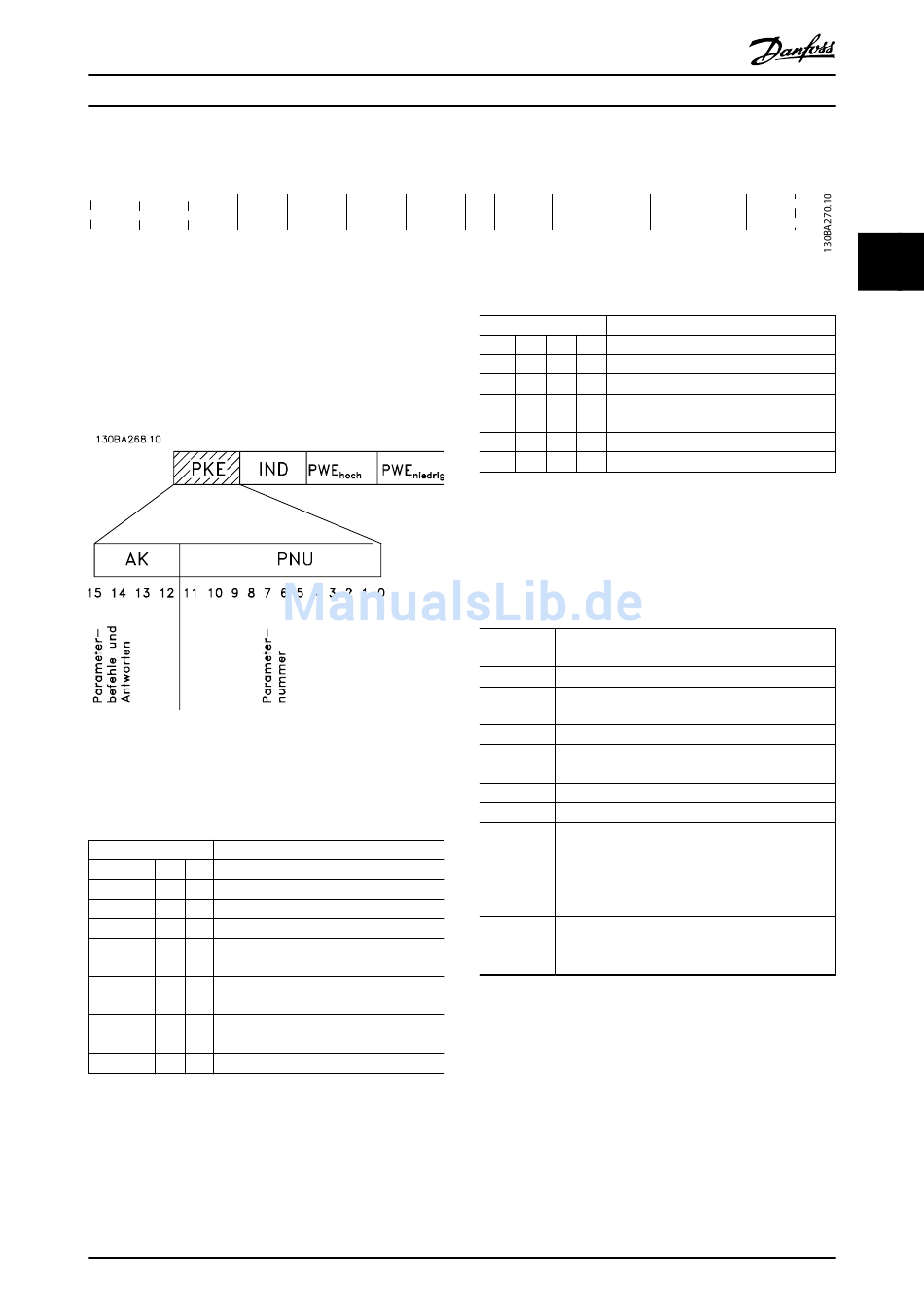

3.8.7.7 Das PKE-Feld

Das PKE-Feld enthält 2 untergeordnete Felder:
•
Parameterbefehle und Antworten (AK)
•

Parameternummer (PNU)

Abbildung 3.49 PKE-Feld
Die Bits Nr. 12-15 übertragen Parameterbefehle vom
Master zum Follower und senden bearbeitete Follower-
Antworten an den Master zurück.
Bitanzahl Parameterbefehl
15 14 13 12
0 0 0 0 Kein Befehl
0 0 0 1 Parameterwert lesen
0 0 1 0 Parameterwert in RAM schreiben (Wort)
0 0 1 1 Parameterwert in RAM schreiben
(Doppelwort)
1 1 0 1 Parameterwert in RAM und EEprom
schreiben (Doppelwort)
1 1 1 0 Parameterwert in RAM und EEprom
schreiben (Wort)
1 1 1 1 Text lesen/schreiben
Tabelle 3.28 Parameterbefehle Master ⇒ Follower
MG20N603
Projektierungshandbuch
IND Ch1 Ch2
Kann der Befehl nicht ausgeführt werden, sendet der
Follower die Antwort
0111 Befehl kann nicht ausgeführt werden
- und gibt eine Fehlermeldung (siehe Tabelle 3.30) im
Parameterwert (PWE) aus:
3.8.7.8 Parameternummer (PNU)
Die Bits Nr. 0–11 dienen zur Übertragung der Parame-
ternummer. Die Funktion des betreffenden Parameters ist
der Parameterbeschreibung im Programmierhandbuch zu
entnehmen.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Chn PCD1
Bitanzahl Antwort
15 14 13 12
0 0 0 0 Keine Antwort
0 0 0 1 Übertragener Parameterwert (Wort)
0 0 1 0 Übertragener Parameterwert
(Doppelwort)
0 1 1 1 Befehl kann nicht ausgeführt werden
1 1 1 1 Übertragener Text
Tabelle 3.29 Antwort Follower ⇒ Master
PWE niedrig Fehlermeldung
(Hex)
0 Angewandte Parameternummer nicht vorhanden
1 Auf den definierten Parameter besteht kein
Schreibzugriff
2 Datenwert überschreitet die Parametergrenzen
3 Angewandtes Unterverzeichnis (Subindex) nicht
vorhanden
4 Parameter nicht vom Typ Array
5 Datentyp passt nicht zum definierten Parameter
11 Der Datenaustausch im definierten Parameter ist
im aktuellen Modus des Frequenzumrichters nicht
möglich. Bestimmte Parameter können nur
geändert werden, wenn der Motor ausgeschaltet
ist.
82 Kein Buszugriff auf definierten Parameter
83 Datenänderungen sind nicht möglich, da die
Werkseinstellung gewählt ist
Tabelle 3.30 Parameterwert Fehlermeldung
