Systemintegration
Das Telegramm schließt mit einem Datensteuerbyte (BCC).
STX LGE

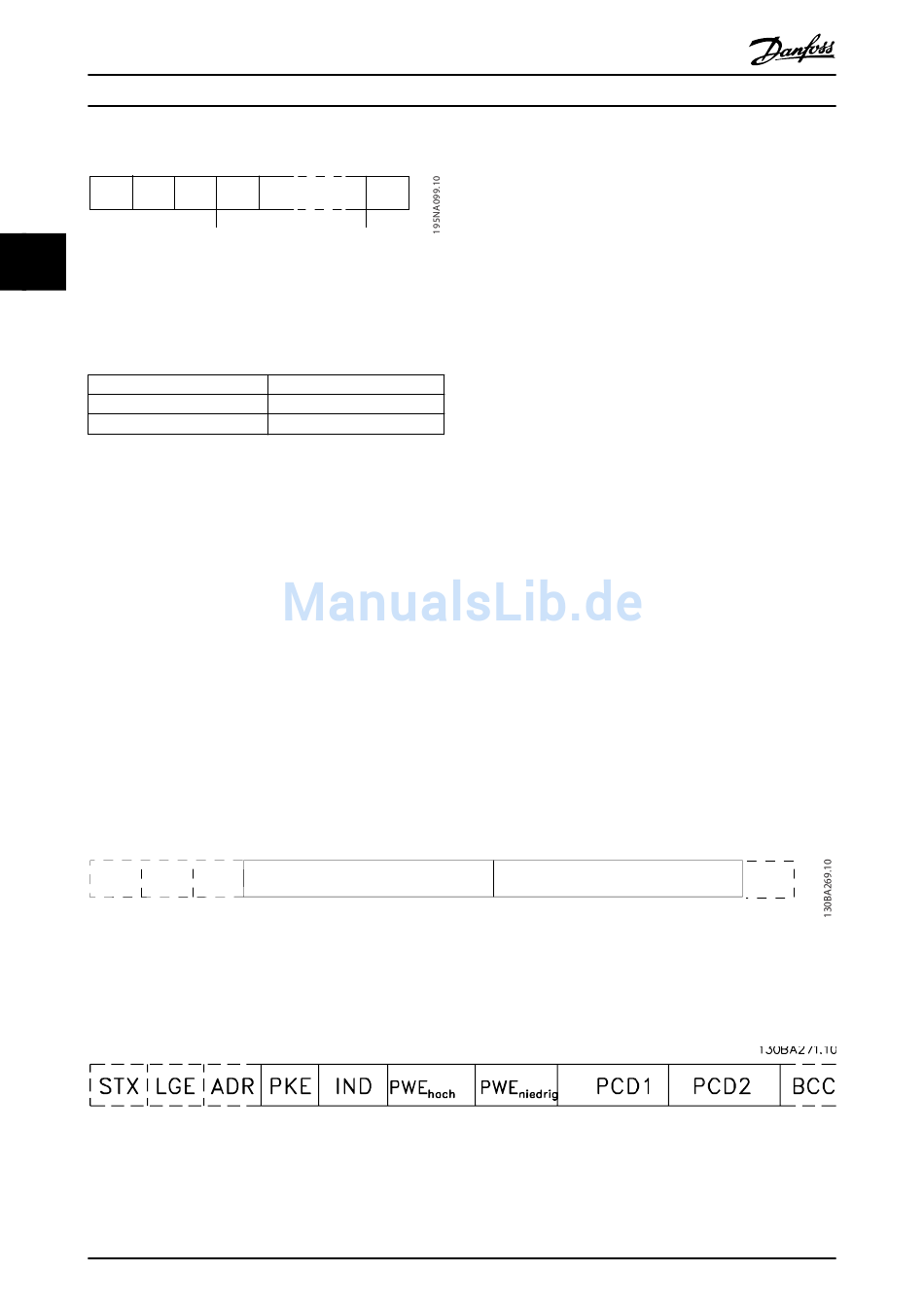

Abbildung 3.45 Telegrammaufbau
3 3
3.8.7.3 Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbytes plus
Adressbyte ADR und Datensteuerbyte BCC.
4 Datenbyte
12 Datenbyte
Text enthaltene Telegramme
Tabelle 3.27 Länge des Telegramms
1) 10 steht für die festen Zeichen, während n variabel ist (je nach
Textlänge).

3.8.7.4 Frequenzumrichteradresse (ADR)

Es wird mit 2 verschiedenen Adressformaten gearbeitet.
Der Adressbereich des Frequenzumrichters beträgt
entweder 1–31 oder 1–126.

3.8.7.6 Das Datenfeld

Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme
(Master⇒Follower) als auch Antworttelegramme (Follower⇒Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
•
Steuerwort und Sollwert (von Master zu Follower)
•
Zustandswort und aktuelle Ausgangsfrequenz (von Follower zu Master)
STX LGE
Abbildung 3.46 Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Follower. Der Datenblock besteht aus 12
Byte (6 Wörtern) und enthält auch den Prozessblock.
Abbildung 3.47 Parameterblock
84
VLT
ADR DATA
LGE = 4 + 1 + 1 = 6 Byte
LGE = 12 + 1 + 1 = 14 Byte
1)
10 +n Byte
ADR
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
•
BCC
•
Der Follower sendet das Adress-Byte im Antworttelegramm
unverändert an den Master zurück.

3.8.7.5 Datensteuerbyte (BCC)

Die Prüfsumme wird als XOR-Funktion berechnet. Bevor das
erste Byte im Telegramm empfangen wird, lautet die
berechnete Prüfsumme 0.
PCD1
Adressformat 1-31
- Bit 7 = 0 (Adressformat 1-31 aktiv)
- Bit 6 wird nicht verwendet
- Bit 5=1: Broadcast, Adressbits (0-4)
werden nicht verwendet
- Bit 5=0: Kein Broadcast
-
Bit 0-4 = Frequenzumrichteradresse 1-31
Adressformat 1-126
- Bit 7 = 1 (Adressformat 1-126 aktiv)
-
Bit 0-6 = Frequenzumrichteradresse
1-126
- Bit 0-6 = 0 Broadcast
PCD2 BCC
