3.8.7.9 Index (IND)
Der Index wird zusammen mit der Parameternummer zum
Lesen/Schreiben von Zugriffsparametern mit einem Index
verwendet, z. B. Parameter 15-30 Fehlerspeicher: Fehlercode.
3
3
Der Index besteht aus 2 Bytes, einem Lowbyte und einem
Highbyte.
Nur das Low Byte wird als Index verwendet.

3.8.7.10 Parameterwert (PWE)

Der Parameterwertblock besteht aus zwei Wörtern (4
Bytes); der Wert hängt vom definierten Befehl (AK) ab.
Verlangt der Master einen Parameterwert, so enthält der
PWE-Block keinen Wert. Um einen Parameterwert zu
ändern (schreiben), wird der neue Wert in den PWE-Block
geschrieben und vom Master zum Follower gesendet.
Antwortet der Follower auf eine Parameteranfrage
(Lesebefehl), so wird der aktuelle Parameterwert im PWE-
Block an den Master übertragen. Wenn ein Parameter
keinen numerischen Wert enthält, sondern mehrere
Datenoptionen, z. B. Parameter 0-01 Sprache [0] Englisch
und [4] Dänisch, wählen Sie den Datenwert durch Eingabe
des Werts in den PWE-Block. Über die serielle Kommunika-
tionsschnittstelle können nur Parameter des Datentyps 9
(Textblock) gelesen werden.
Parameter 15-40 FC-Typ bis Parameter 15-53 Leistungsteil
Seriennummer enthalten Datentyp 9.
Zum Beispiel kann in Parameter 15-40 FC-Typ die
Leistungsgröße und Netzspannung gelesen werden. Wird
eine Textfolge übertragen (gelesen), so ist die
Telegrammlänge variabel, da die Texte unterschiedliche
Längen haben. Die Telegrammlänge ist im zweiten Byte
(LGE) des Telegramms definiert. Bei Textübertragung zeigt
das Indexzeichen an, ob es sich um einen Lese- oder
Schreibbefehl handelt.
Um einen Text über den PWE-Block lesen zu können,
müssen Sie den Parameterbefehl (AK) auf F Hex einstellen.
Das Highbyte des Indexzeichens muss 4 sein.
Einige Parameter enthalten Text, der über die serielle
Schnittstelle geschrieben werden kann. Um einen Text
über den PWE-Block schreiben zu können, stellen Sie
Parameterbefehl (AK) auf F Hex ein. Das Highbyte des
Indexzeichens muss 5 sein.

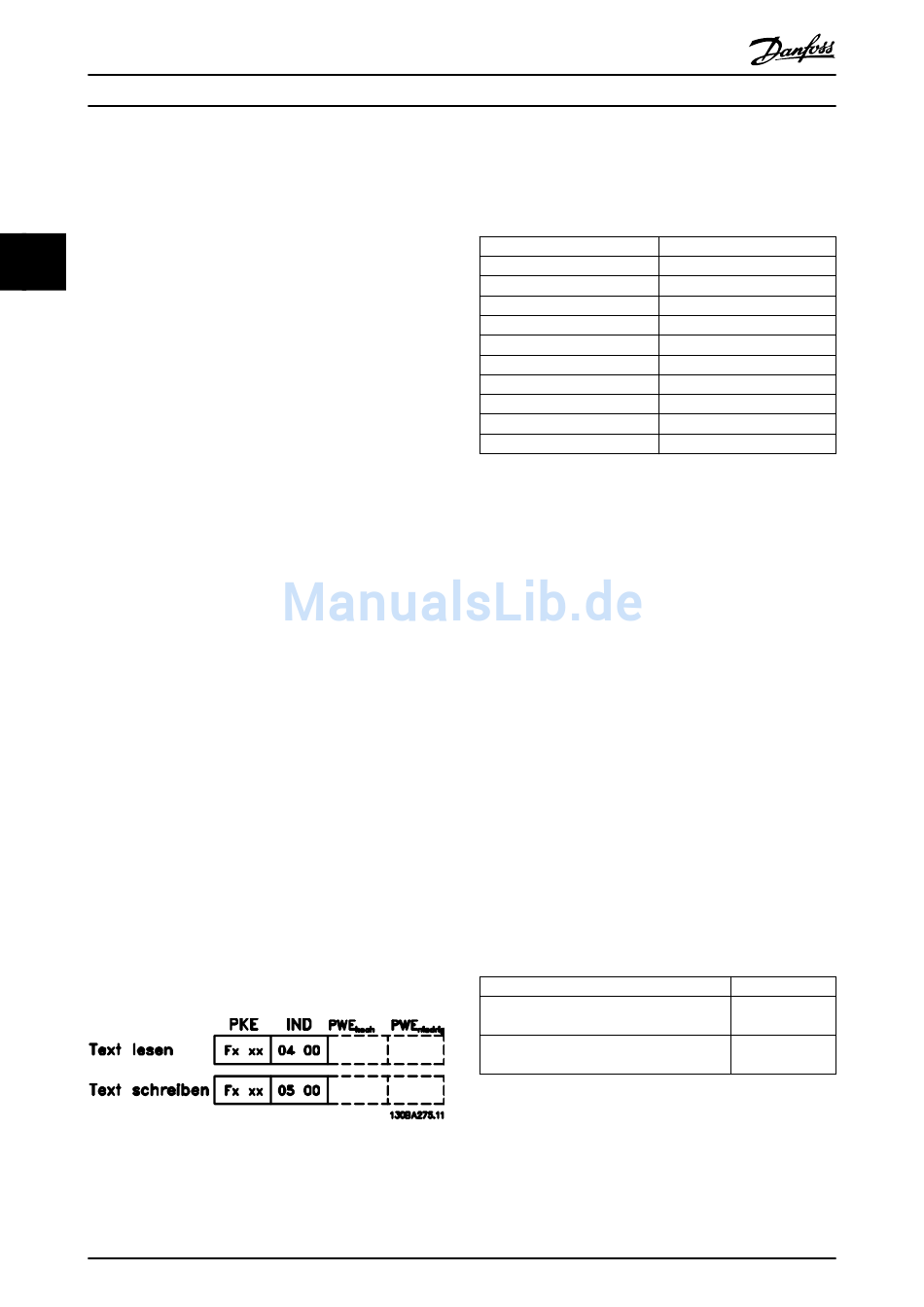

Abbildung 3.50 Text über PWE-Block
86
®
VLT
AQUA Drive FC 202
3.8.7.11 Unterstützte Datentypen
„Ohne Vorzeichen" bedeutet, dass das Telegramm kein
Vorzeichen enthält.
Datentypen
3
4
5
6
7
9
10
13
33
35
Tabelle 3.31 Unterstützte Datentypen

3.8.7.12 Umwandlung

Die verschiedenen Attribute jedes Parameters sind in den
Werkseinstellungen aufgeführt. Parameterwerte werden nur
als ganze Zahlen übertragen. Aus diesem Grund werden
Umrechnungsfaktoren zur Übertragung von Dezimalwerten
verwendet.
Parameter 4-12 Min. Frequenz [Hz] hat einen Umrechnungs-
faktor von 0,1. Soll die Mindestfrequenz auf 10 Hz
eingestellt werden, übertragen Sie den Wert 100. Der
Umrechnungsfaktor 0,1 bedeutet, dass der übertragene
Wert mit 0,1 multipliziert wird. Der Wert 100 wird somit als
10,0 gelesen.
Beispiele:
0 s⇒Umrechnungsindex 0
0,00 s⇒Umrechnungsindex -2
0 ms⇒Umrechnungsindex -3
0,00 ms⇒Umrechnungsindex -5
3.8.7.13 Prozesswörter (PCD)
Der Block mit Prozesswörtern wird in 2 Blöcke zu je 16 Bit
unterteilt. Dies erfolgt stets in der definierten Reihenfolge.
PCD 1
Steuertelegramm (Steuerwort
Master⇒Follower)
Steuertelegramm (Zustandswort
Follower⇒Master)
Tabelle 3.32 Prozesswörter (PCD)
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Beschreibung
Ganzzahl 16 Bit
Ganzzahl 32 Bit
Ohne Vorzeichen 8 Bit
Ohne Vorzeichen 16 Bit
Ohne Vorzeichen 32 Bit
Textblock
Bytestring
Zeitdifferenz
Reserviert
Bitsequenz
PCD 2
Sollwert
Aktuelle
Ausgangsfrequenz
