Anwendungsbeispiele
Kapazitäten der Pumpen mit konstanter Drehzahl
bestimmt.
Bandbreitenverwaltung
In Kaskadenregelsystemen wird der gewünschte
Systemdruck zur Vermeidung häufiger Schaltvorgänge der
Pumpen mit konstanter Drehzahl in der Regel eher
innerhalb einer gewissen Bandbreite als auf einem festen
Niveau gehalten. Die Schaltbandbreite liefert die
erforderliche Bandbreite für den Betrieb. Wenn eine große
oder schnelle Änderung im Systemdruck auftritt, umgeht
die Übersteuerungsbandbreite die Schaltbandbreite, um
ein sofortiges Ansprechen während einer kurzfristigen
Druckänderung zu verhindern. Durch Programmierung des
Übersteuerungsbandbreiten-Zeitgebers kann eine Zu- bzw.
Abschaltung verhindert werden, bis sich das System
stabilisiert hat und die normale Regelung wieder einsetzt.
Bei Aktivierung des Kaskadenreglers wird die Systemd-
ruckhöhe durch Zu- und Abschalten von Pumpen mit
konstanter Drehzahl aufrecht erhalten, wenn der Frequen-
zumrichter mit einem Alarm abschaltet. Um häufiges Zu-
und Abschalten zu verhindern und Druckschwankungen zu
minimieren, wird eine breitere Konstantdrehzahlbandbreite
statt der Schaltbandbreite verwendet.
4.3.3 Pumpenzuschaltung mit
Führungspumpen-Wechsel
Bei aktiviertem Führungspumpen-Wechsel werden maximal
2 Pumpen geregelt. Bei Wechselbefehl stoppt der PID und
die Führungspumpe fährt zur Mindestfrequenz (f
herunter und fährt nach einer Verzögerung zur maximalen
Frequenz (f ) hoch. Wenn die Drehzahl der
max
Führungspumpe die Abschaltfrequenz erreicht, schaltet die
Pumpe mit konstanter Drehzahl ab. Die Führungspumpe
fährt weiter über Rampe hoch und fährt anschließend über
Rampe bis zum Stopp hinunter, woraufhin die beiden
Relais trennen.

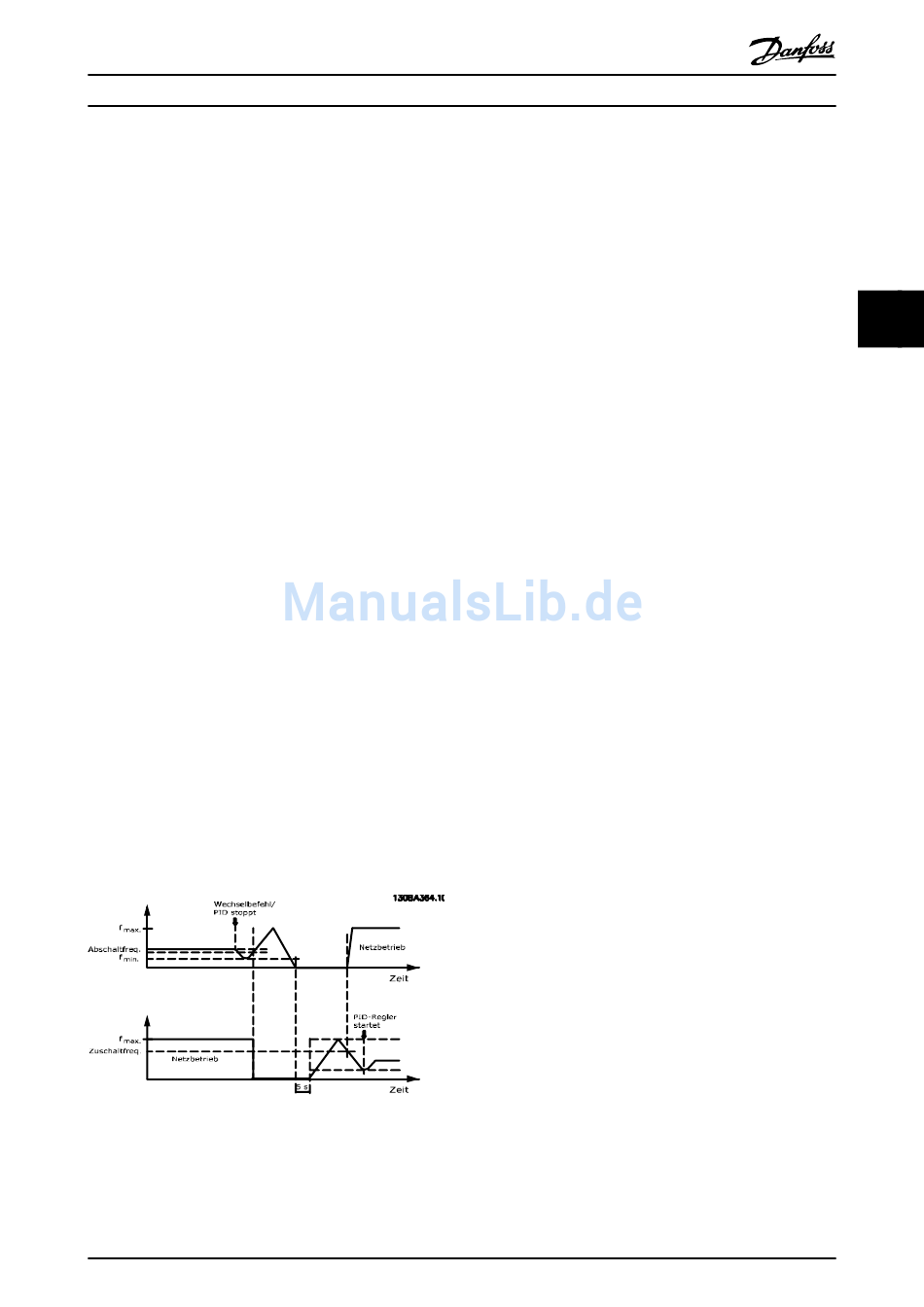

Abbildung 4.10 Führungspumpen-Wechsel
Nach einer Zeitverzögerung schaltet sich das Relais für die
Pumpe mit konstanter Drehzahl ein und diese Pumpe wird
zur neuen Führungspumpe. Die neue Führungspumpe
MG20N603
Projektierungshandbuch
fährt auf die maximale Drehzahl hoch und danach über
Rampe ab zur minimalen Drehzahl hinunter. Bei Erreichen
der Zuschaltfrequenz wird dann die alte Führungspumpe
am Netz als die neue Pumpe mit konstanter Drehzahl
zugeschaltet.
Ist die Führungspumpe über einen programmierten
Zeitraum mit minimaler Frequenz (f
Führungspumpe nur wenig zum System bei, wenn eine
Pumpe mit konstanter Drehzahl läuft. Bei Ablauf des
programmierten Zeitgeberwerts wird die Führungspumpe
abgeschaltet. Damit wird ein Heißwasserproblem
vermieden.

4.3.4 Systemstatus und Betrieb

Wenn die Führungspumpe in den Energiesparmodus
schaltet, wird die Funktion am LCP-Bedienteil angezeigt. Es
ist möglich, die Führungspumpe bei Vorliegen einer
Energiesparmodus-Bedingung zu wechseln.
Bei aktiviertem Kaskadenregler wird der Betriebszustand
für jede Pumpe und den Kaskadenregler am LCP-Bedienteil
angezeigt. Angezeigte Informationen sind:
•
)
•
min
•
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
) in Betrieb, trägt die
min
Pumpenstatus, die Anzeige des Status für die
jeder Pumpe zugeordneten Relais. Das Display
zeigt Pumpen, die deaktiviert oder ausgeschaltet
sind, am Frequenzumrichter laufen oder am Netz/
Motorstarter laufen.
Kaskadenstatus, die Anzeige des Status für den
Kaskadenregler. Das Display zeigt, ob der
Kaskadenregler deaktiviert ist, alle Pumpen
ausgeschaltet sind und ein Notfall alle Pumpen
gestoppt hat, ob alle Pumpen laufen, Pumpen mit
konstanter Drehzahl zu-/abgeschaltet werden und
ob Führungspumpen-Wechsel stattfindet.
Abschaltung bei fehlendem Durchfluss stellt
sicher, dass alle Pumpen mit konstanter Drehzahl
einzeln gestoppt werden, bis der Zustand „kein
Durchfluss" nicht mehr zutrifft.
