8 Anhang – Ausgewählte Zeichnungen
8.1 Netzanschlusszeichnungen (3-phasig)
Diese Zeichnungssammlung soll Sie bei der Planung in der
Auslegungsphase unterstützen.
Informationen zu Installationsverfahren finden Sie im
Produkthandbuch, einschließlich:
•
Sicherheitsanforderungen.
•
Schritt-für-Schritt-Installationsverfahren.
•
Alternative Konfigurationen.
•
Zusätzliche Zeichnungen.

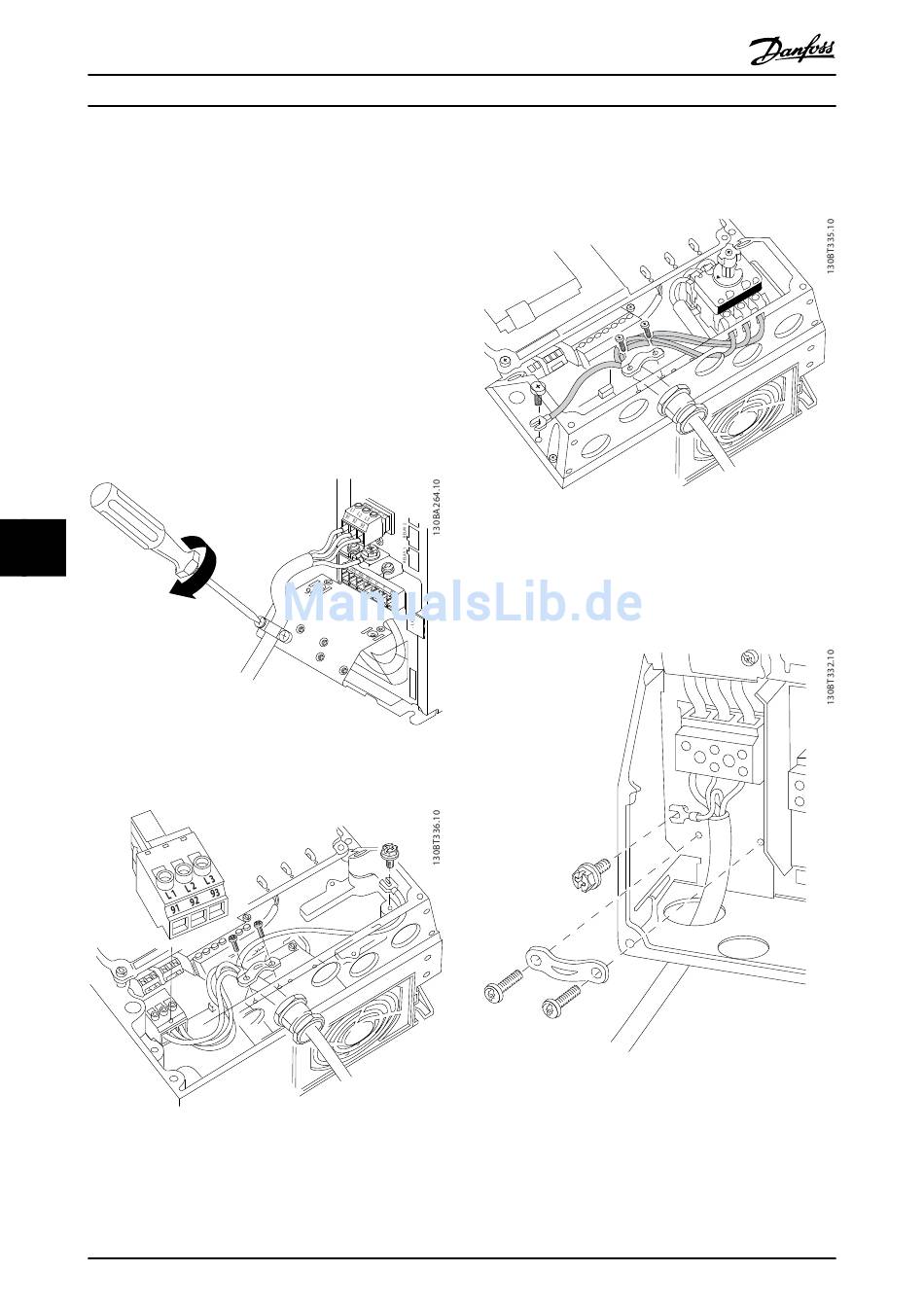

Netzanschluss bei Bauformen A1, A2 und A3:
8
8
Abbildung 8.1 Abschirmblech
Netzanschluss bei Bauformen A4/A5
Abbildung 8.2 Netz- und Erdungsanschluss ohne Trennschalter
186
®
VLT
AQUA Drive FC 202
Abbildung 8.3 Netz- und Erdungsanschluss mit Trennschalter
(für S2-Varianten in Baugröße B2, die zusätzliche Klemmen-
leiste muss für den Netzanschluss verwendet werden.
Installieren Sie den Schutzleiter bei Verwendung eines
Trennschalters (Bauformen A4/A5) an der linken Seite des
Frequenzumrichters.
Abbildung 8.4 Netzanschluss bei Bauformen B1 und B2
