Systemintegration
Weitere Informationen finden Sie unter Kapitel 7 Technische
Daten.
Der erweiterte Kaskadenregler kann in zwei verschiedenen
Arten eingesetzt werden:
3 3
•
Mit erweiterten Funktionen, die durch
Parametergruppe 27-** Cascade CTL Option
gesteuert werden
•
Zur Erweiterung der Anzahl an verfügbaren Relais
für den einfachen Kaskadenregler, der durch
Parameter
gruppe 25-** gesteuert wird Kaskadenregler.
Mit MCO 101 können Sie insgesamt 5 Relais zur Kaskaden-
regelung verwenden. Mit MCO 102 können Sie insgesamt
acht Pumpen steuern. Mithilfe der Optionen können Sie
die Führungspumpe mit zwei Relais pro Pumpe wechseln.
HINWEIS
Wenn MCO 102 installiert ist, kann mithilfe der
Relaisoption MCB 105 die Anzahl der Relais auf 13
erweitert werden.
Anwendung
Die Kaskadenregelung ist ein gängiges Steuerungssystem
zur energieeffizienten Regelung von parallel angeordneten
Pumpen oder Lüftern.
Mit der Kaskadenregleroption können Sie mehrere parallel
konfigurierte Pumpen auf folgende Weise regeln:
•
Automatisches Ein-/Ausschalten einzelner Pumpen
•
Drehzahlregelung der Pumpen
Der erweiterte Kaskadenregler kann zwecks Regelung des
gewünschten Durchflusses oder Drucks im System einzelne
Pumpen nach Bedarf automatisch zu- und abschalten.
Außerdem regelt er die Drehzahl der an einen VLT
Drive angeschlossenen Pumpe, um so eine konstante
Ausgangsleistung zu erzielen.
Verwendungszweck
Die Kaskadenregleroption wurde grundsätzlich für den
Einsatz mit Pumpenanwendungen entwickelt. Die
Kaskadenregler eignen sich jedoch für alle Anwendungen,
die mehrere parallel konfigurierte Motoren erfordern.

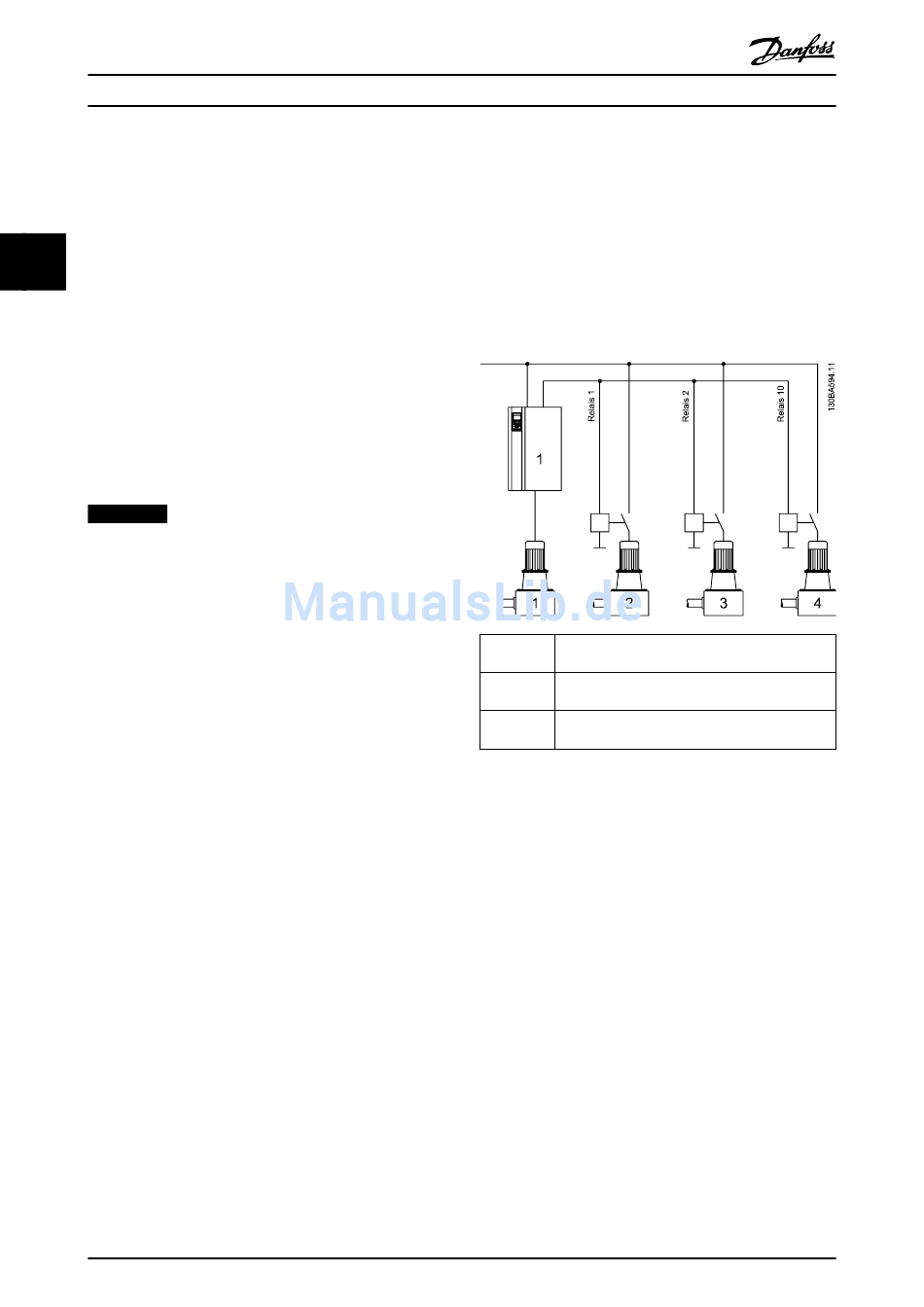

Funktionsprinzip
Die Software für den Kaskadenregler läuft auf einem
einzigen Frequenzumrichter mit Kaskadenregleroption. Er
regelt einen Satz von Pumpen, die jeweils von einem
Frequenzumrichter geregelt werden oder über ein Schütz
oder einen Softstarter angeschlossen sind.
Bei zusätzlichen Frequenzumrichtern im System (Follower-
Frequenzumrichter) ist keine Kaskadenregleroptionskarte
erforderlich. Sie arbeiten im Modus „Regelung ohne
Rückführung" und erhalten ihren Drehzahlsollwert vom
74
®
VLT AQUA Drive FC 202
Master. Die an Follower-Frequenzumrichter
angeschlossenen Pumpen werden als Pumpen mit variabler
Drehzahl bezeichnet.
Über ein Schütz oder einen Softstarter an das Netz
angeschlossene Pumpen arbeiten als Pumpen mit
konstanter Drehzahl.
Jede Pumpe, ob mit variabler oder konstanter Drehzahl,
wird durch ein Relais im Master gesteuert.
Die Kaskadenregleroptionen können eine Kombination aus
Pumpen mit variabler und konstanter Drehzahl regeln.
Integriert
MCO 101
MCO 102
Abbildung 3.27 Anwendungsübersicht
®
AQUA
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
1 VSP + 2 FSP
Parametergruppe 25-** Kaskadenregler
1 VSP + 5 FSP
Parametergruppe 25-** Kaskadenregler
1 VSP + 8 FSP
Parametergruppe 25-** Kaskadenregler
MG20N603
